Układ z łącznikiem krzyżowym rozwiązuje bardzo praktyczny problem: jak wygodnie sterować jednym światłem z kilku miejsc, bez wracania do jednego przełącznika. W domu sprawdza się szczególnie na schodach, w długim korytarzu, przy wejściu do piwnicy albo w strefie technicznej prowadzącej do kotłowni. Poniżej rozpisuję nie tylko sam schemat połączeń, ale też to, jak go czytać, jakie przewody przewidzieć i gdzie najłatwiej popełnić błąd.
Najważniejsze informacje, zanim sięgniesz po przewody
- Łącznik krzyżowy nie działa samodzielnie, tylko między dwoma łącznikami schodowymi.
- Układ pozwala sterować jednym obwodem z 3, 4, 5 i większej liczby miejsc.
- W torze roboczym idą zwykle faza i żyły korespondencyjne, a neutralny trafia bezpośrednio do lampy.
- Krzyżowy ma 4 zaciski i przełącza dwie żyły „na wprost” albo „na krzyż”.
- Najczęstsze pomyłki to zamiana zacisku wspólnego, błędne kolorowanie przewodów i prowadzenie neutralnego przez łączniki.
- W nowych remontach dobrze zostawić odrobinę rezerwy pod przyszłą automatykę lub sterowanie smart.
Jak działa układ z łącznikiem krzyżowym
Najprościej widzę to tak: na końcach obwodu pracują dwa łączniki schodowe, a pośrodku jeden lub kilka łączników krzyżowych. Pierwszy schodowy podaje fazę na jedną z dwóch żył korespondencyjnych, krzyżowy zmienia ich układ, a drugi schodowy kieruje fazę do lampy. Neutralny i przewód ochronny nie przechodzą przez styki łączników, tylko trafiają bezpośrednio do oprawy.
To właśnie dlatego ten układ jest wygodny. Nie trzeba pamiętać, w którym miejscu światło zostało zapalone ani wracać do pierwszego klawisza. W praktyce rozwiązanie działa dobrze tam, gdzie ruch jest liniowy: schody, korytarz, hol, przejście do garażu, wejście do pomieszczenia technicznego. Im dłuższa trasa i im więcej punktów przejścia, tym większy sens ma taki obwód.
Jeśli zapiszę to w formie logicznego łańcucha, wygląda to tak: zasilanie L trafia do pierwszego schodowego, potem przechodzi przez dwie żyły korespondencyjne do krzyżowego, dalej przez kolejne dwie żyły do drugiego schodowego, a z niego wychodzi do lampy. Gdy ten przepływ jest jasny, sam schemat staje się znacznie mniej „elektryczny” w odbiorze, a bardziej zwyczajnie uporządkowany.
Właśnie od tej logiki warto zacząć, bo później łatwiej odczytać rysunek połączeń i nie pomylić zacisków. Następny krok to już praktyczne czytanie schematu.

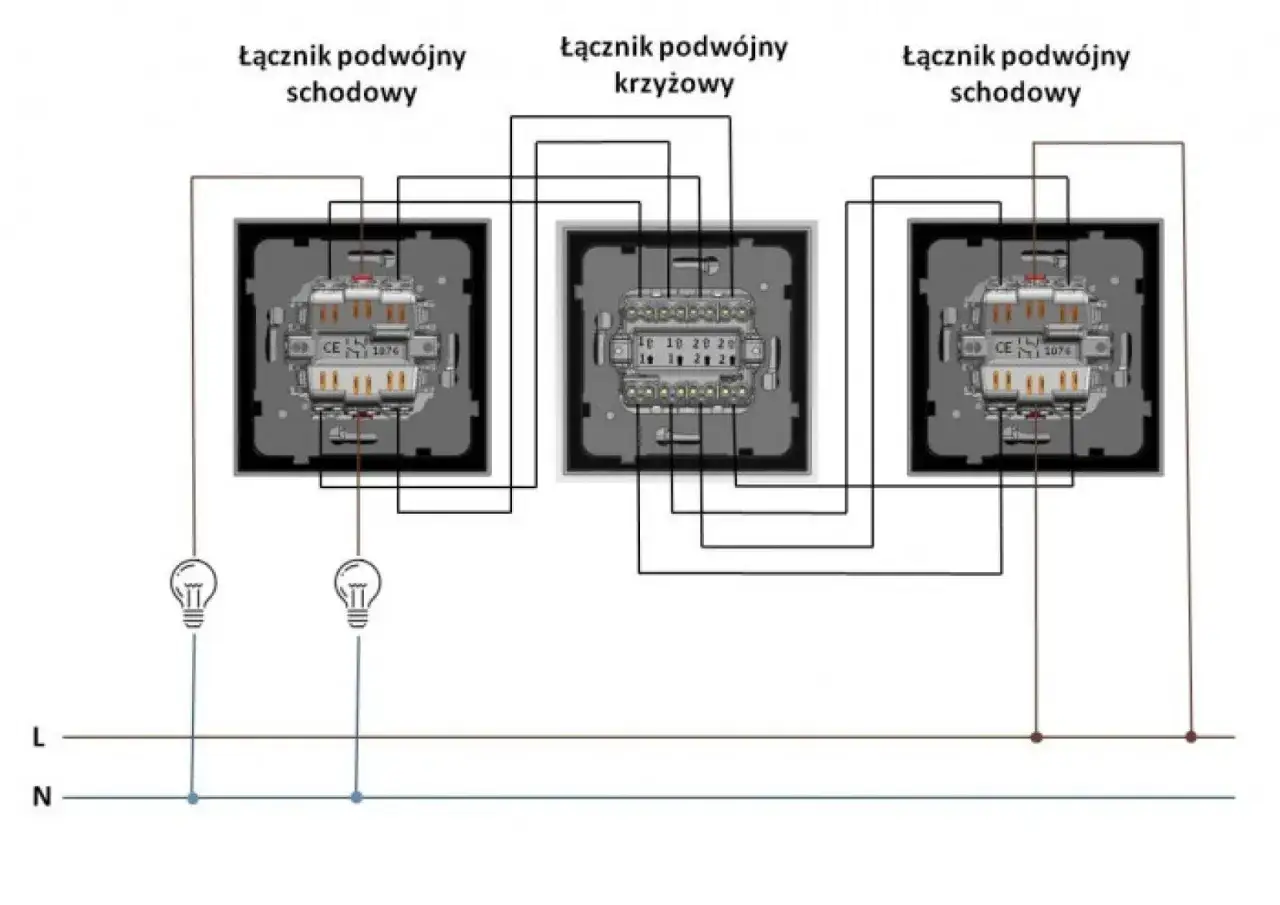

Jak czytać schemat połączeń krok po kroku
Gdy patrzę na schemat obwodu z łącznikiem krzyżowym, szukam trzech rzeczy: gdzie wchodzi zasilanie, gdzie kończy się przewód do lampy i gdzie biegną żyły korespondencyjne. Dopiero potem zajmuję się oznaczeniami zacisków. To prostsze niż próba rozszyfrowania rysunku od przypadkowego punktu.
| Element | Rola w obwodzie | Na co zwracam uwagę |
|---|---|---|
| Pierwszy łącznik schodowy | Wprowadza fazę do układu | Zacisk wspólny musi być rozpoznany przed podłączeniem |
| Łącznik krzyżowy | Przełącza dwie żyły korespondencyjne | Ma 4 zaciski, zwykle podzielone na dwie pary |
| Drugi łącznik schodowy | Podaje fazę na oprawę | To z niego wychodzi przewód do lampy |
| Oprawa oświetleniowa | Odbiera zasilanie | Neutralny i PE prowadzi się bezpośrednio do lampy |
W schematach producentów zwykle widać, że krzyżowy jest tylko „w środku” całego układu. Jeżeli w instalacji są dwa łączniki krzyżowe, wciąż obowiązuje ta sama zasada: między każdym kolejnym łącznikiem pracują żyły korespondencyjne, a całość rozszerza się po prostu o następny punkt pośredni.
Ja zawsze polecam czytać taki rysunek od końca, czyli od lampy. Jeśli widzisz, że neutralny idzie prosto do oprawy, a faza wraca przez łączniki, schemat zwykle jest poprawnie zbudowany. Dzięki temu łatwiej też sprawdzić, czy instalacja nie została skrócona albo przerobiona w sposób, który później utrudni serwis.
Kiedy sam układ jest już zrozumiały, warto przejść do tego, ile przewodów i punktów sterowania trzeba przewidzieć w praktyce. Tu najczęściej wychodzi, czy projekt był przemyślany, czy tylko „da się jakoś podłączyć”.
Ile przewodów i punktów sterowania trzeba przewidzieć
Najbardziej użyteczna zasada jest prosta: liczba punktów sterowania to liczba łączników krzyżowych plus 2 łączniki schodowe. Jeden krzyżowy daje trzy miejsca sterowania, dwa krzyżowe - cztery, trzy krzyżowe - pięć i tak dalej. Teoretycznie można rozszerzać układ bardzo daleko, ale w domu zwykle szybko pojawia się pytanie nie „czy się da”, tylko „czy nadal ma to sens ergonomiczny”.
| Wariant | Liczba miejsc sterowania | Najlepsze zastosowanie |
|---|---|---|
| 2 schodowe | 2 | Krótki korytarz, małe przejście, pojedyncze schody |
| 2 schodowe + 1 krzyżowy | 3 | Schody z półpiętrem, dłuższy hol, wejście do piwnicy |
| 2 schodowe + 2 krzyżowe | 4 | Dom wielopoziomowy, długi ciąg komunikacyjny |
| 2 schodowe + n krzyżowych | n + 2 | Układ rozbudowany, gdy potrzebujesz sterowania z wielu miejsc |
W najczęściej spotykanym układzie między kolejnymi łącznikami pracują dwie żyły korespondencyjne. To one są sercem całego rozwiązania. Neutralny i ochronny nie biegną przez styki krzyżowego, tylko są prowadzone osobno zgodnie z projektem obwodu. W praktyce oznacza to, że sam schemat jest prosty, ale planowanie tras przewodów już wymaga porządku.
W nowych remontach lubię zostawiać choćby niewielką rezerwę w puszkach i trasach przewodów. Nie dlatego, że dziś trzeba „więcej kabli na wszelki wypadek”, tylko dlatego, że za kilka lat może dojść automatyka, inny osprzęt albo dołożenie sterowania bezprzewodowego. Przy ścianie otwartej tylko raz taka przewidywalność naprawdę się opłaca.
Kiedy przewody są dobrze rozplanowane, problemem przestaje być sam schemat, a zaczynają być drobiazgi montażowe. I właśnie na nich wykłada się najwięcej osób.
Najczęstsze błędy przy montażu
- Pomylony zacisk wspólny - jeśli pierwszy albo drugi schodowy zostanie podłączony odwrotnie, światło działa nielogicznie albo tylko z jednego miejsca.
- Odwrócone pary w krzyżowym - łącznik nadal może „klikać”, ale układ nie przełącza się tak, jak powinien.
- Prowadzenie neutralnego przez łącznik - w poprawnym układzie neutralny nie powinien być przełączany.
- Oparcie się wyłącznie na kolorach - w starej instalacji nie zakładam, że niebieski zawsze jest neutralnym, a brązowy zawsze fazą; po przeróbkach bywa różnie.
- Zbyt słabo dokręcone przewody - na początku działa, a po czasie pojawiają się przerwy i losowe zaniki światła.
- Brak ciągłości PE przy oprawie - szczególnie ważne przy metalowych lampach i modernizowanych obwodach.
Jeżeli po uruchomieniu każdy klawisz robi coś innego niż powinien, pierwsze co sprawdzam, to właśnie zacisk wspólny i kolejność żył korespondencyjnych. To zwykle szybciej prowadzi do błędu niż szukanie problemu w samym źródle zasilania. Przed zamknięciem puszek warto też upewnić się, czy klasyczne sterowanie jest rzeczywiście najlepsze dla danej przestrzeni.
Kiedy klasyczny układ ma sens, a kiedy lepiej wybrać automatykę
Klasyczny układ z łącznikiem krzyżowym wygrywa tam, gdzie liczy się prostota, przewidywalność i brak elektroniki. Nie ma opóźnień, nie potrzebuje aplikacji, nie wymaga zasięgu Wi-Fi i nie pobiera energii w trybie czuwania. Dla wielu domów to nadal najrozsądniejszy wybór.
| Rozwiązanie | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Klasyczny układ schodowy z krzyżowym | Schody, korytarze, przejścia między kondygnacjami, pomieszczenia techniczne | Wymaga dobrego zaplanowania tras przewodów i puszek |
| Czujnik ruchu | Piwnica, garaż, kotłownia, rzadko używany ciąg komunikacyjny | Może gasić światło za wcześnie albo reagować zbyt nerwowo |
| Sterowanie smart lub bezprzewodowe | Modernizacja, potrzeba elastycznych scen świetlnych, przyszła rozbudowa | Więcej elektroniki, wyższa złożoność i większa zależność od konfiguracji |
W praktyce w domu energooszczędnym albo przy modernizacji instalacji często opłaca się patrzeć szerzej niż tylko na sam klawisz. Jeśli dana przestrzeń ma służyć wygodnie przez lata, warto od razu zdecydować, czy chcesz układ prosty i mechaniczny, czy raczej przygotowanie pod czujnik ruchu albo sterowanie inteligentne. W strefie prowadzącej do kotłowni albo garażu często wygrywa czujnik, ale na schodach fizyczny klawisz nadal bywa bardziej naturalny w użyciu.
Tu nie ma jednego zwycięzcy. Ja patrzę na sposób korzystania z pomieszczenia, nie tylko na samą technologię. Im mniej przewidywalny ruch domowników, tym ostrożniej podchodzę do automatyki; im bardziej liniowy układ komunikacyjny, tym lepiej sprawdza się klasyczny schemat.
Co sprawdzam przed zamknięciem puszki i oddaniem obwodu
- Czy faza faktycznie trafia na zacisk wspólny pierwszego schodowego.
- Czy dwa przewody korespondencyjne są podłączone konsekwentnie na całej trasie.
- Czy neutralny idzie bezpośrednio do oprawy, a nie przez łącznik.
- Czy przewód ochronny ma ciągłość tam, gdzie jest wymagany.
- Czy w puszce zostało wystarczająco dużo miejsca na serwis i ewentualną rozbudowę.
Jeśli mam zostawić jedną praktyczną uwagę, to tę: w takim obwodzie najwięcej daje porządek w przewodach, dobre oznaczenie żył i przewidzenie miejsca na przyszłe zmiany. Przy remoncie naprawdę opłaca się pomyśleć o tym wcześniej, bo później przeróbka układu sterowania zwykle oznacza już kucie ścian. Dobrze zaprojektowany schemat łącznika krzyżowego nie jest sztuką dla samej sztuki, tylko realnym ułatwieniem codziennego życia.
