Temat odpowietrzenie pionu sanitarnego norma najczęściej sprowadza się do bardzo praktycznego pytania: kiedy pion kanalizacyjny trzeba wyprowadzić ponad dach, a kiedy wystarczy zawór napowietrzający. W dobrze zaprojektowanej instalacji nie chodzi tylko o „brak zapachu”, ale też o stabilne ciśnienie w rurach, ochronę syfonów i spokojną pracę całego układu. Poniżej rozkładam to na jasne zasady, przepisy i rozwiązania, które rzeczywiście stosuje się w domach oraz większych budynkach.
Najważniejsze zasady, które warto znać przed projektem lub modernizacją
- W polskich Warunkach technicznych podstawą jest wyprowadzenie pionu kanalizacyjnego jako rury wentylacyjnej ponad dach.
- Nie każdy pion musi mieć własny wylot nad dachem, ale układ musi nadal być prawidłowo wentylowany.
- Zawór napowietrzający pomaga wyrównać ciśnienie, lecz nie zastępuje bezwarunkowo wywiewki.
- Wylotu nie wolno prowadzić do przewodów dymowych, spalinowych ani do wentylacji pomieszczeń przeznaczonych na pobyt ludzi.
- Najczęstsze objawy błędów to bulgotanie, wysysanie wody z syfonów i zapach kanalizacji w łazience.
- W praktyce trzeba pilnować także dostępu serwisowego, ochrony przed mrozem i poprawnego prowadzenia przewodów.
Po co pion sanitarny musi oddychać
W instalacji kanalizacyjnej woda nie spływa „samoczynnie” w oderwaniu od otaczającego ją powietrza. Gdy z toalety, wanny albo pralki gwałtownie spływa większa ilość ścieków, w rurze pojawia się podciśnienie po jednej stronie i nadciśnienie po drugiej. Jeśli pion nie ma dostępu powietrza, instalacja zaczyna zasysać wodę z syfonów, a syfon przestaje chronić pomieszczenie przed gazami kanalizacyjnymi.
To właśnie dlatego źle wentylowany pion szybko daje o sobie znać. Najpierw słychać charakterystyczne bulgotanie, potem odpływ działa coraz gorzej, a na końcu pojawia się zapach kanalizacji. W domu energooszczędnym albo bardzo szczelnym ten problem potrafi być jeszcze bardziej odczuwalny, bo sama wymiana powietrza w budynku jest ograniczona.
Ja zawsze patrzę na ten temat dość prosto: odpowietrzenie nie jest dodatkiem „na wszelki wypadek”, tylko warunkiem poprawnej pracy całej instalacji. Bez niego nawet dobrze dobrane średnice rur i spadki mogą nie wystarczyć. To prowadzi już wprost do tego, co w Polsce faktycznie nakazują przepisy.
Co mówią polskie przepisy i normy
Najważniejszy punkt odniesienia to Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z nimi przewody spustowe, czyli piony instalacji kanalizacyjnej, powinny być prowadzone jako rury wentylacyjne ponad dach, a wylot musi znaleźć się także powyżej górnej krawędzi okien i drzwi położonych bliżej niż 4 m od końca takiego przewodu.

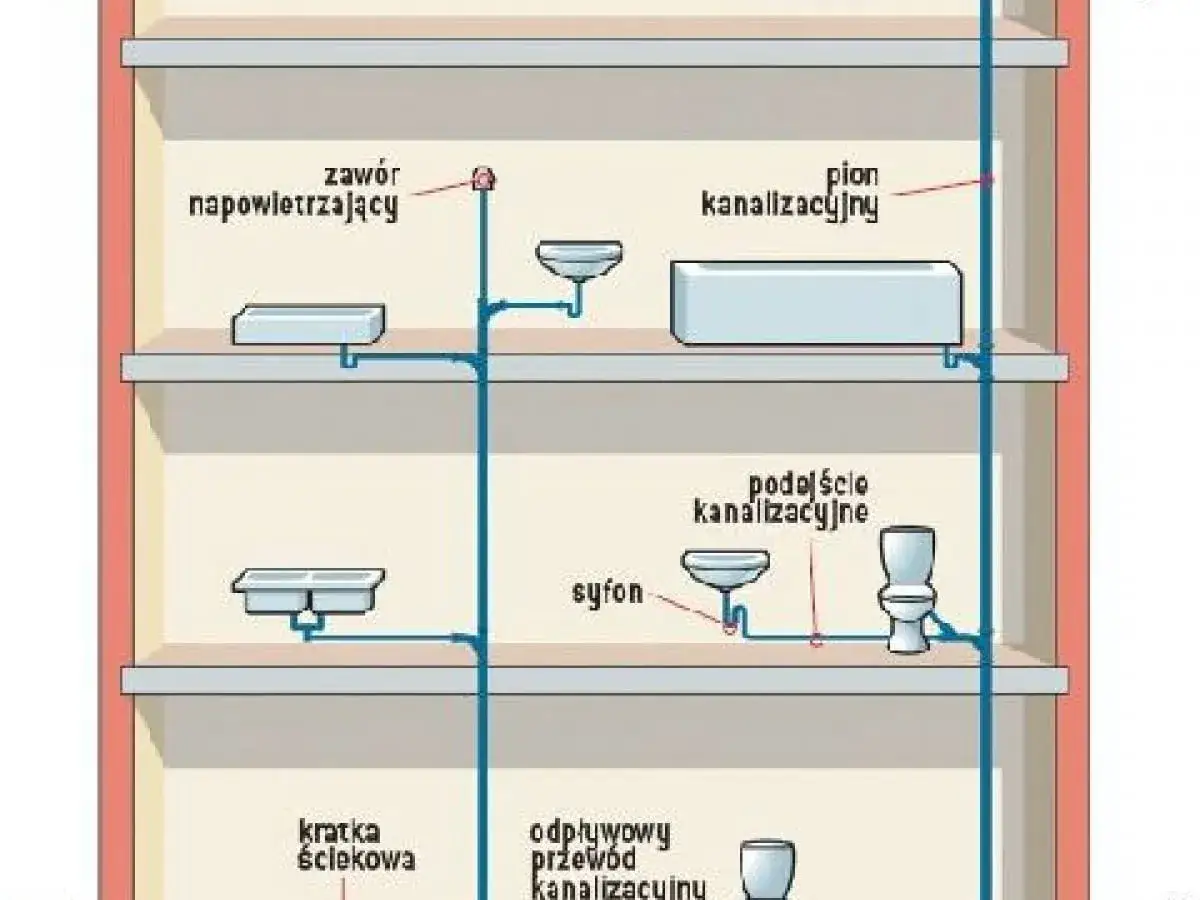

Ten sam akt dopuszcza jednak rozwiązanie mieszane. Nie ma obowiązku wyprowadzania ponad dach wszystkich przewodów wentylujących piony kanalizacyjne, jeśli zastosuje się urządzenia napowietrzające na tych pionach, a jednocześnie ponad dach wyprowadzi się ostatni pion na każdym przewodzie odpływowym oraz co najmniej co piąty z pozostałych pionów w budynku. W praktyce oznacza to, że zawór napowietrzający może wspierać układ, ale nie znosi potrzeby sensownej wentylacji całej instalacji.
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: przewodów wentylujących piony kanalizacyjne nie wolno wprowadzać do przewodów dymowych, spalinowych ani do wentylacji pomieszczeń przeznaczonych na pobyt ludzi. To nie jest detal formalny. To zabezpieczenie przed tym, żeby gazy kanalizacyjne nie trafiły tam, gdzie nie powinny.
Od strony projektowej do obliczeń i doboru rozwiązań stosuje się PN-EN 12056-2, a same zawory napowietrzające powinny być zgodne z PN-EN 12380. W praktyce właśnie ten duet porządkuje temat: przepisy mówią, co wolno i czego nie wolno, a norma podpowiada, jak dobrać układ do rzeczywistego obciążenia instalacji. Następny krok to wybór konkretnego rozwiązania.
Które rozwiązanie wybrać w praktyce
W nowym domu najbezpieczniej i najczyściej projektowo wypada klasyczna wywiewka przez dach. W modernizacjach, na trudnych odcinkach albo przy ograniczonej przestrzeni częściej pojawia się zawór napowietrzający. Najlepsze efekty daje jednak nie „jedna cudowna część”, tylko układ dobrany do konkretnego budynku.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Wywiewka ponad dach | Nowe domy, większość standardowych instalacji, obiekty z łatwym wyjściem przez dach | Najprostsza i najbardziej przewidywalna wentylacja, brak części ruchomych, dobre odprowadzanie gazów | Wymaga przejścia przez dach i poprawnego detalu przeciwzamarzaniowego |
| Zawór napowietrzający | Modernizacje, ograniczona możliwość prowadzenia pionu, wsparcie dla długich podejść | Nie wymaga wyjścia przez dach, ułatwia napowietrzenie w trudnych miejscach | Wpuszcza powietrze, ale nie usuwa gazów na zewnątrz; musi być dostępny i zgodny z normą |
| Układ mieszany | Większe budynki, rozbudowane piony, instalacje z wieloma kondygnacjami | Daje elastyczność i pozwala ograniczyć liczbę przejść przez dach | Wymaga lepszego projektu i większej kontroli wykonania |
Jeśli miałbym wskazać jedną praktyczną zasadę, to powiedziałbym tak: zawór napowietrzający traktuj jako narzędzie pomocnicze, a nie automatyczny zamiennik wywiewki. W małych i średnich instalacjach bywa bardzo użyteczny, ale w większym budynku zbyt łatwo nim „zakleić” problem, który powinien zostać rozwiązany projektem wentylacji pionów. To prowadzi do pytania, jak taki układ prowadzić, żeby nie psuł się po pierwszej zimie.
Jak prowadzić wywiewkę i zawór napowietrzający
Przy wywiewce najważniejsza jest prostota trasy. Im mniej zbędnych załamań, redukcji i poziomych odcinków, tym lepiej. Wylot trzeba poprowadzić tak, by nie był zasypywany śniegiem, nie zamarzał i nie kończył się w miejscu, gdzie od razu trafia w strefę użytkową budynku. Dobrą praktyką jest też izolowanie odcinków narażonych na wychłodzenie, zwłaszcza przy nieużytkowych poddaszach.

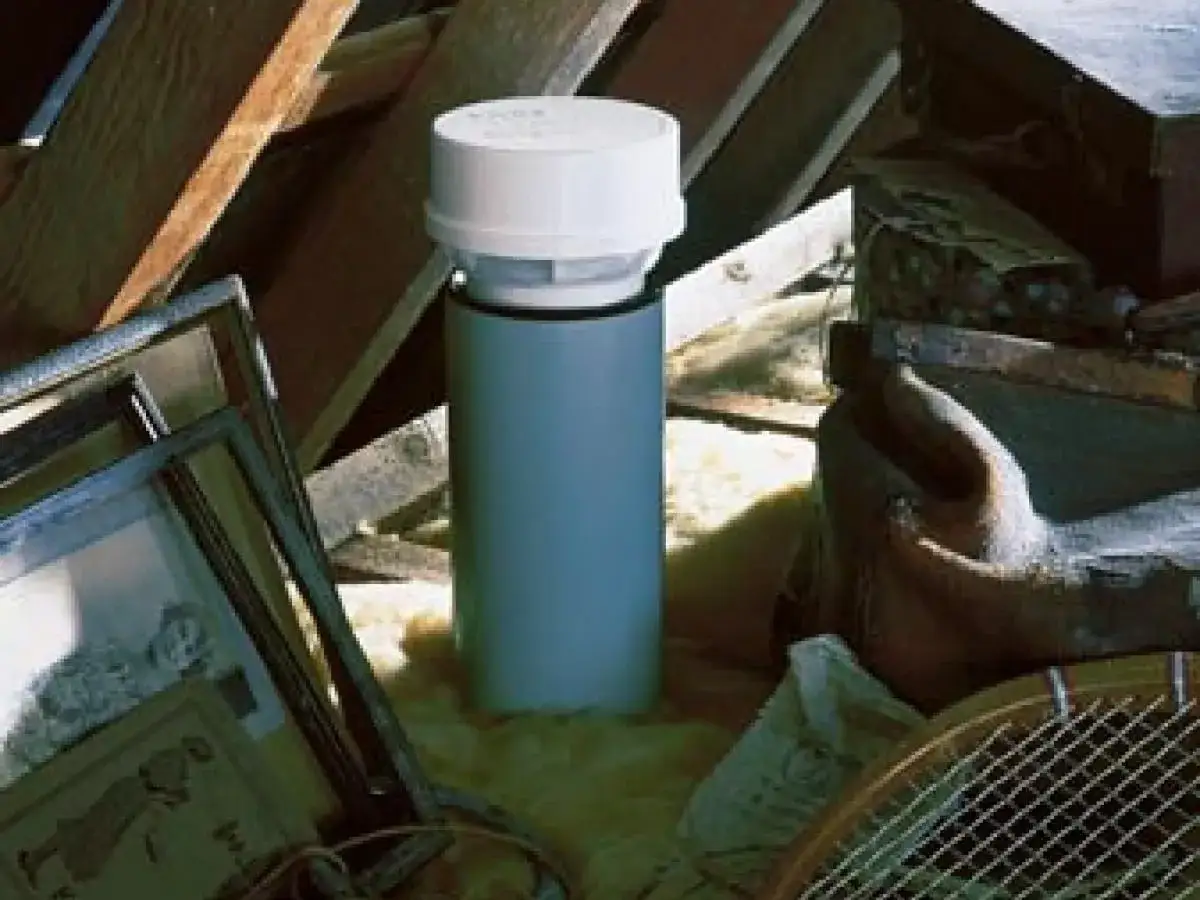

Przy zaworze napowietrzającym kluczowe są dwie rzeczy: dostęp serwisowy i właściwa wysokość montażu. Taki zawór musi móc „oddychać” do pomieszczenia, a jednocześnie nie może znaleźć się w miejscu, gdzie łatwo go zalać albo zamknąć w zabudowie bez dostępu. W praktyce instalatorzy często przyjmują co najmniej 35 cm nad podłogą w pomieszczeniu z wpustem podłogowym i około 1 m nad najwyżej położonym syfonem obsługiwanym przez dany zawór. To nie jest ozdobnik montażowy, tylko sposób ograniczenia ryzyka cofki i zalania zaworu.
Warto też pamiętać, że zawór napowietrzający pracuje jednokierunkowo: dopuszcza powietrze do instalacji, ale nie wypuszcza gazów na zewnątrz. Dlatego jego lokalizacja ma znaczenie większe, niż wielu inwestorów zakłada. Jeżeli jest schowany, trudno dostępny albo pracuje w zimnej strefie, problem wróci szybciej, niż się wydaje.
W budynkach energooszczędnych ten detal robi jeszcze większą różnicę. Szczelna przegroda zewnętrzna nie wybacza półśrodków, więc dobrze wykonana wentylacja pionu staje się nie tylko wymogiem technicznym, ale i realnym elementem komfortu. Następna sprawa to błędy, które najczęściej psują cały efekt.
Najczęstsze błędy, które psują wentylację
W praktyce widzę ciągle te same pomyłki. Nie są spektakularne, ale potrafią całkowicie rozregulować instalację:
- zakończenie pionu na strychu albo w nieużytkowym poddaszu zamiast wyprowadzenia go na zewnątrz,
- wpięcie odpowietrzenia do kanału wentylacyjnego pomieszczenia lub do przewodu spalinowego,
- zbyt wczesne zmniejszanie średnicy przewodu wentylacyjnego,
- brak wentylacji w układzie z kilkoma pionami, mimo że instalacja jest już rozbudowana,
- montaż zaworu napowietrzającego w miejscu niedostępnym do przeglądu,
- ignorowanie długich podejść od przyborów do pionu, zwłaszcza tych dłuższych niż około 4 m bez dodatkowego napowietrzenia,
- brak zabezpieczenia przed mrozem, przez co wywiewka albo zawór przestają działać w sezonie zimowym.
Skutek bywa zawsze podobny: bulgotanie, zanik wody w syfonach, cofanie zapachów i coraz większa nerwowość przy korzystaniu z łazienki. Czasem inwestor przez długi czas szuka winy w armaturze, a problem siedzi wyżej, w samej logice wentylacji. Jeśli instalacja już działa albo dopiero ma być odebrana, warto sprawdzić kilka punktów kontrolnych jednym rzutem oka.
Czego dopilnować przed odbiorem, żeby kanalizacja nie wróciła z zapachem
Przed odbiorem albo modernizacją sprawdzam zawsze te same elementy, bo one najszybciej pokazują, czy układ jest przemyślany:
- czy przynajmniej jeden pion ma rzeczywisty wylot ponad dach,
- czy wylot nie znajduje się zbyt blisko okien i drzwi, które mogłyby przejmować zapachy,
- czy zawory napowietrzające są zamontowane zgodnie z instrukcją producenta i mają dostęp serwisowy,
- czy przewody nie są wprowadzone do kanałów wentylacyjnych lub kominowych,
- czy odcinki narażone na wychłodzenie są zabezpieczone przed zamarzaniem,
- czy długie podejścia od przyborów nie zostały pozostawione bez dodatkowego napowietrzenia.
Jeżeli któryś z tych punktów budzi wątpliwości, lepiej poprawić go od razu niż czekać na pierwsze objawy w postaci hałasu albo zapachu. W temacie wentylacji pionu najwięcej kosztują nie same elementy, tylko błędne założenie, że „jakoś to będzie”. W dobrze zaprojektowanej instalacji kanalizacja ma oddech, a użytkownik ma spokój. To właśnie jest standard, do którego warto dążyć już na etapie projektu, nie dopiero po awarii.
