Instalacja ukryta w tynku wygląda czysto, ale jej sens zaczyna się dużo wcześniej niż na etapie wykończenia. Ten tekst porządkuje temat układania przewodów elektrycznych pod tynkiem, od planu tras i stref po dobór przewodów, bruzdowanie i najczęstsze błędy. Zależy mi tu nie tylko na estetyce, ale też na tym, żeby ściana pozostała bezpieczna, a instalację dało się później serwisować bez niepotrzebnego kucia.
Najważniejsze zasady prowadzenia przewodów pod tynkiem
- Trasy prowadzi się przede wszystkim pionowo i poziomo, w przewidywalnych strefach, a nie po skosie przez całą ścianę.
- Pod tynkiem wolno prowadzić przewody, ale warstwa przykrycia powinna mieć co najmniej 5 mm, a w praktyce lepiej zostawić większy zapas.
- Łączenia trzeba planować w miejscach dostępnych, zwykle w puszkach, a nie „na ślepo” pod tynkiem.
- W ścianach nośnych i cienkich bruzdowanie wymaga szczególnej ostrożności, bo zbyt głębokie nacięcie może osłabić przegrodę.
- Im lepiej rozrysujesz trasę przed kuciem, tym mniej pyłu, odpadów i poprawek po tynkach.
Kiedy prowadzenie instalacji w tynku ma największy sens
W nowych domach i podczas większych remontów ukrycie instalacji pod warstwą tynku zwykle daje najlepszy kompromis między estetyką a funkcjonalnością. Z mojego punktu widzenia to rozwiązanie ma sens tam, gdzie trasy są z góry znane, a ściany można przygotować przed tynkowaniem. Zyskujesz gładką powierzchnię, mniej widocznego osprzętu i mniej późniejszych przeróbek, ale tylko pod warunkiem, że nie traktujesz ściany jak miejsca na dowolne cięcia.
Przewody powinny być prowadzone tak, by można je było wymienić bez naruszania konstrukcji budynku, więc planowanie nie jest dodatkiem, tylko częścią samej technologii. Największą przewagę widać tam, gdzie zależy Ci na spokojnym wnętrzu: w salonie, sypialni, kuchni po remoncie czy w domu, w którym nie chcesz wracać do bruzdownicy po każdym nowym urządzeniu. Jeśli trasa ma się jeszcze zmieniać, lepiej od razu przewidzieć rurę osłonową albo peszel. To drobny koszt na starcie, ale często oszczędza więcej pracy później, zwłaszcza w budynkach projektowanych z myślą o mniejszej ingerencji w materiał i o ograniczeniu zbędnych odpadów.
Gdy patrzę na to praktycznie, ukryta instalacja sprawdza się najlepiej tam, gdzie remont ma być długowieczny, a nie tylko szybki. Właśnie dlatego tak ważne jest, by przed kuciem ustawić trasy i strefy, a nie działać intuicyjnie.
Jak wyznaczyć trasy, żeby później nie kuć ścian drugi raz
Ja zaczynam od rozpisania wszystkich punktów: gniazd, łączników, wypustów oświetleniowych, rozdzielnicy i urządzeń stałych. Dopiero potem wyznaczam przebieg przewodów, bo to urządzenia mają ustawiać trasę, a nie odwrotnie. Najbezpieczniej prowadzić instalację w przewidywalnych strefach: pionowo i poziomo, bez skosów przez całą ścianę, z zachowaniem pasów instalacyjnych.
W praktyce dobrze myśleć o trasach w taki sposób, żeby po latach dało się je przewidzieć bez domysłów. W branży stosuje się wąskie strefy prowadzenia przewodów, najczęściej o szerokości około 20 cm dla pionów i około 30 cm dla pasów poziomych. Dla orientacji przyjmuje się też pasy położone mniej więcej 15-45 cm pod sufitem albo nad podłogą, a w kuchni i przy blatach roboczych bywa stosowana strefa na wysokości około 100-130 cm od podłogi. To nie jest ozdoba projektu, tylko sposób na to, żeby później nie trafić w kabel podczas wiercenia, montażu szafek albo zabudowy ogrzewania.
| Strefa | Jak ją traktuję | Po co to robię |
|---|---|---|
| Pionowa | Od osprzętu do góry lub w dół w wąskim pasie | Żeby łatwo przewidzieć, gdzie przebiega przewód |
| Pozioma górna | Pas przy suficie | Na rozprowadzenia nad pomieszczeniem i dojścia do punktów |
| Pozioma dolna | Pas przy podłodze | Na rozprowadzenia do gniazd i zasilania nisko osadzonych punktów |
| Strefa robocza | Rejon blatów i punktów użytkowych | Żeby instalacja była przewidywalna tam, gdzie ściana pracuje najintensywniej |
W kuchni i przy powierzchniach roboczych to porządkowanie jest szczególnie ważne, bo łatwo później trafić w przewód przy wierceniu pod szafki, okap albo listwy. Zawsze robię też zdjęcia z miarką przed zakryciem ścian. To nudny etap, ale później bywa bezcenny, zwłaszcza gdy w domu wraca się do montażu ogrzewania, mebli albo dodatkowych obwodów. Następny krok to już dobór samego przewodu i osłony, bo nie każda technika nadaje się do każdej ściany.
Jakie przewody i osłony wybrać do konkretnej sytuacji
Najbardziej lubię prostą zasadę: im mniej szans na zmianę trasy w przyszłości, tym prostsze rozwiązanie; im większa niepewność, tym więcej ochrony i rezerwy. W nowym budynku często wystarcza przewód wtynkowy, ale przy remoncie albo w miejscach, które mogą się jeszcze zmienić, dużo rozsądniejsza bywa rura osłonowa lub peszel. To nie jest sztuka „przepłacania”, tylko dopasowanie technologii do tego, jak naprawdę będzie używana ściana.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Płaski przewód wtynkowy | Nowe budynki i stałe trasy | Mała grubość, prosty montaż, mniej kucia | Trudniej zmienić trasę po wykończeniu ściany |
| Przewód w rurze lub peszlu | Remonty i miejsca z możliwą rozbudową | Lepsza ochrona i łatwiejsza wymiana przewodu | Większa bruzda, więcej pracy i grubsza warstwa wykończenia |
| Instalacja natynkowa lub w listwie | Modernizacje bez dużego kucia | Najmniej pyłu, szybki dostęp serwisowy | Widoczna na ścianie, mniej dyskretna wizualnie |

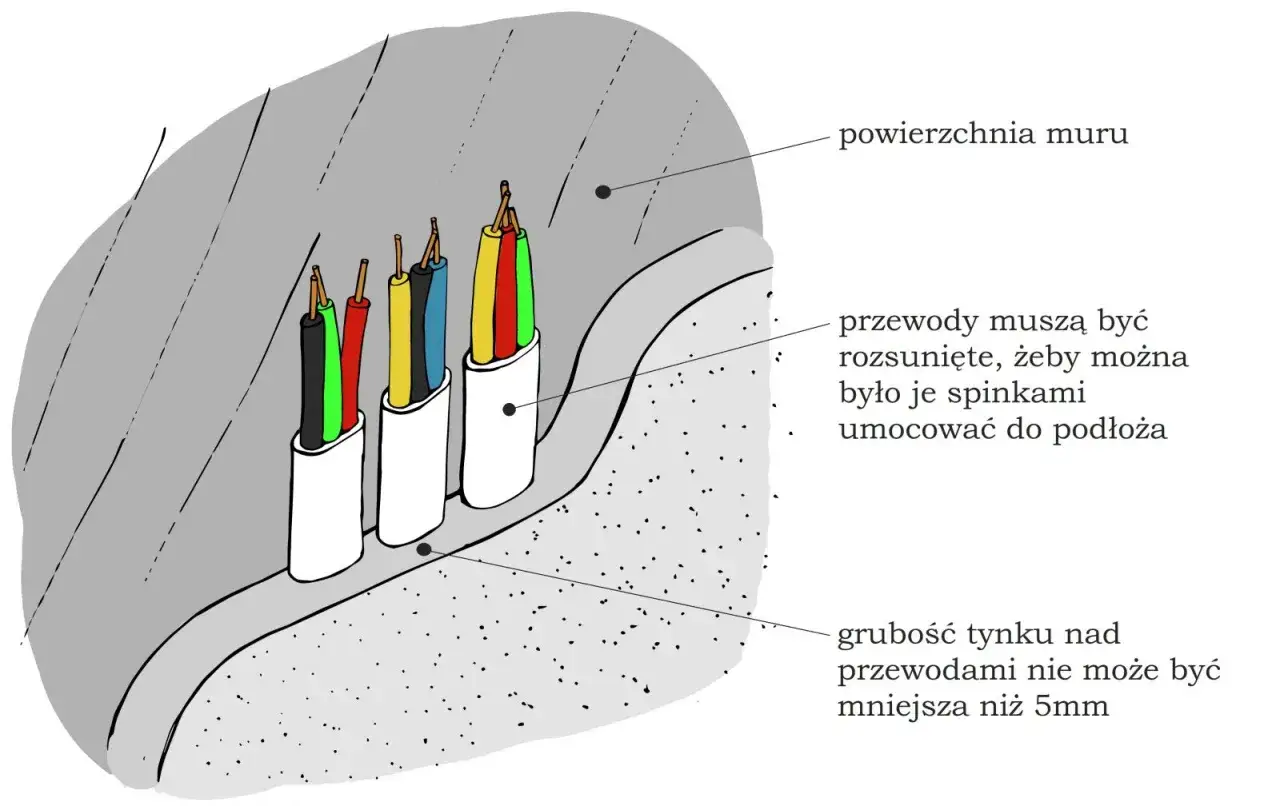

W praktyce do typowych obwodów oświetlenia i gniazd najczęściej stosuje się przewody instalacyjne dobrane do obciążenia, a połączenia wykonuje się w puszkach. Sama ściana też musi dostać odpowiednią ochronę: przy prowadzeniu przewodów w warstwie tynku przykrycie nie powinno być mniejsze niż 5 mm. To minimum, a nie komfort wykonawczy, więc ja i tak zakładam zapas, bo przy późniejszym szlifowaniu lub poprawkach ten margines szybko się kurczy.
Jeżeli trasa ma przebiegać blisko ogrzewania, rur wodnych albo innych instalacji, wolę dać więcej oddechu między branżami niż liczyć na „jakoś to będzie”. Takie podejście zwykle oszczędza nerwy i zmniejsza ryzyko późniejszych kolizji przy montażu.
Jak wykonać bruzdę bez osłabiania ściany
Tu najważniejsze jest dla mnie jedno: bruzda ma pomieścić instalację, ale nie może stać się problemem konstrukcyjnym. W gotowym murze typowa głębokość bruzdy bywa ograniczana do około 30 mm, a w ścianach cienkich albo mocno obciążonych trzeba działać jeszcze ostrożniej. W ścianach nośnych nie kuję „na oko”; jeśli trasa ma być szeroka, długa albo podejrzanie głęboka, najpierw sprawdzam grubość przegrody i realny wpływ na jej nośność.
- Oceniają materiał ściany, bo beton komórkowy znosi bruzdowanie łatwiej niż silikat, a ściana cienka wymaga większej ostrożności.
- Wyznaczam trasę i sprawdzam, czy nie koliduje z wodą, ogrzewaniem, gazem albo miejscami pod późniejsze wiercenie.
- Dobieram narzędzie do materiału: w miękkich ścianach wystarczą prostsze rozwiązania, w twardych i gęstych lepiej sprawdza się bruzdownica z odsysaniem pyłu.
- Wycinam możliwie płytko i równo, bo nie chodzi o to, żeby zrobić jak najgłębszy rowek, tylko żeby przewód siedział stabilnie.
- Układam przewód bez luzów, a puste miejsca wypełniam zaprawą lub odpowiednim materiałem montażowym, żeby nie zostały kieszenie powietrzne.
- Na końcu robię zdjęcia i pomiary, zanim ściana dostanie warstwę zamykającą, bo potem ten etap jest już niewidoczny.
W silikacie jestem szczególnie ostrożny, bo zbyt agresywne cięcie łatwo narusza strukturę ściany i pogarsza jej zachowanie akustyczne. Z kolei w betonie komórkowym pracuje się lżej, ale też bez przesady, bo każda bruzda to jednak ingerencja w przegrodę. Jeśli ściana jest zbyt cienka albo nie mam pewności co do jej pracy, częściej wybieram alternatywną trasę niż ryzykuję osłabienie muru. To zwykle rozsądniejsze niż późniejsze naprawy.
Najczęstsze błędy, które wychodzą dopiero po tynkach
Najbardziej kosztowne pomyłki nie wyglądają groźnie w dniu montażu. Wychodzą dopiero wtedy, gdy ściana jest gotowa, a ktoś chce zawiesić szafkę, dodać gniazdo albo przewiercić się przez punkt, którego nikt już nie pamięta. Z mojego doświadczenia największy problem nie polega na tym, że instalacja jest ukryta, tylko na tym, że nikt nie zostawił po niej czytelnego śladu.
- Prowadzenie przewodów po skosie - później nikt nie wie, gdzie przebiega trasa i łatwo w nią trafić przy wierceniu.
- Zbyt mała warstwa tynku nad przewodem - przewód może wyjść po szlifowaniu albo zostać uszkodzony przy kolejnym remoncie.
- Łączenia schowane bez dostępu - po czasie serwis staje się zgadywanką, a nie naprawą.
- Zbyt wiele bruzd obok siebie - ściana traci spójność, a miejscami również lepsze właściwości akustyczne.
- Brak dokumentacji fotograficznej - po zaszpachlowaniu wszystko wygląda tak samo, więc później pracuje się na pamięć.
- Mieszanie instalacji elektrycznej z wodną lub grzewczą - nawet jeśli da się to fizycznie zmieścić, serwis i późniejsze przeróbki robią się niepotrzebnie trudne.
Jeżeli miałbym wskazać jeden błąd, który najbardziej obniża jakość całej pracy, to byłby nim brak dokumentacji. Instalacja bez zdjęć, pomiarów i oznaczeń przestaje być przewidywalna. W domu pasywnym, energooszczędnym albo po prostu dobrze zaplanowanym taka nieczytelność jest szczególnie irytująca, bo później burzy efekt całej staranności.
Po tej liście zostaje już tylko pytanie, co sprawdzić, zanim ściana zostanie zamknięta na stałe.
Co sprawdziłbym przed zakryciem instalacji na stałe
Przed tynkiem zawsze robię krótką, ale konkretną kontrolę. Sprawdzam, czy każdy przewód ma właściwe ułożenie, czy połączenia są w dostępnych miejscach, a osprzęt nie będzie kolidował z przyszłymi zabudowami. Oglądam też, czy bruzdy nie są zbyt głębokie w stosunku do ściany i czy nie ma miejsc, w których przewód zostałby potem ściśnięty albo odsłonięty.
- czy trasy są opisane zdjęciami z miarką;
- czy przewody nie są naprężone i mają miejsce na pracę tynku;
- czy połączenia znajdują się w puszkach lub innych miejscach dostępnych;
- czy strefy wiercenia przy meblach, lustrach i zabudowie zostały oznaczone;
- czy obwody oświetlenia, gniazd i urządzeń stałych są rozdzielone tak, jak trzeba.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: w instalacji pod tynkiem wygrywa nie ten, kto kładzie przewód najkrótszą drogą, tylko ten, kto myśli o ścianie jak o części systemu. Im mniej przypadkowych bruzd, tym bezpieczniej dla muru, łatwiej przy serwisie i czyściej dla całego remontu. To właśnie dlatego dobrze zaplanowane prowadzenie przewodów w warstwie tynku jest równie ważne jak sam dobór kabla.
