Ręczny zawór trójdrożny porządkuje temperaturę w instalacji grzewczej, ale tylko wtedy, gdy jest ustawiony świadomie. W tym tekście pokazuję, jak ustawić zawór trójdrożny ręczny w praktyce, jak czytać jego pozycję i jakie wartości przyjąć dla grzejników, podłogówki oraz ochrony kotła. Dorzucam też błędy, które widzę najczęściej, bo to one zwykle psują całą regulację.
Najważniejsze zasady ustawiania ręcznego zaworu trójdrożnego
- Najpierw ustal funkcję zaworu - mieszający i rozdzielający nie pracują tak samo, więc trzeba wiedzieć, co masz w instalacji.
- W układach z kotłem na paliwo stałe zwykle dąży się do temperatury powrotu 50-60°C, żeby chronić źródło ciepła.
- W podłogówce punkt wyjścia to zwykle 30-35°C na zasilaniu, a nie pełne otwarcie na gorącą wodę.
- Regulację wykonuj małymi krokami i daj instalacji czas na ustabilizowanie pracy.
- Jeśli zawór ma skalę, traktuj ją jako orientacyjną, bo różne modele mają różne zakresy i oznaczenia.
- Przy braku efektu sprawdź nie tylko pozycję pokrętła, ale też kierunek podłączenia króćców i pracę pompy.
Najpierw sprawdź, jaki typ zaworu masz w instalacji
Zanim ruszysz pokrętło, zatrzymałbym się na chwilę przy samym typie armatury. Zawór trójdrożny może mieszać strumienie wody albo je przełączać, a to dwie różne funkcje, choć z zewnątrz korpus często wygląda bardzo podobnie. Jeśli pomylisz mieszanie z przełączaniem, regulacja będzie pozornie „działała”, ale efekt na instalacji okaże się przypadkowy.
| Typ zaworu | Co robi | Po co go ustawiasz |
|---|---|---|
| Mieszający | Łączy gorącą wodę z chłodniejszym powrotem lub z drugiego obiegu | Żeby uzyskać bezpieczną, stabilną temperaturę zasilania |
| Rozdzielający | Kieruje przepływ do jednego z dwóch wyjść | Żeby przełączać obieg, a nie regulować temperaturę mieszanki |

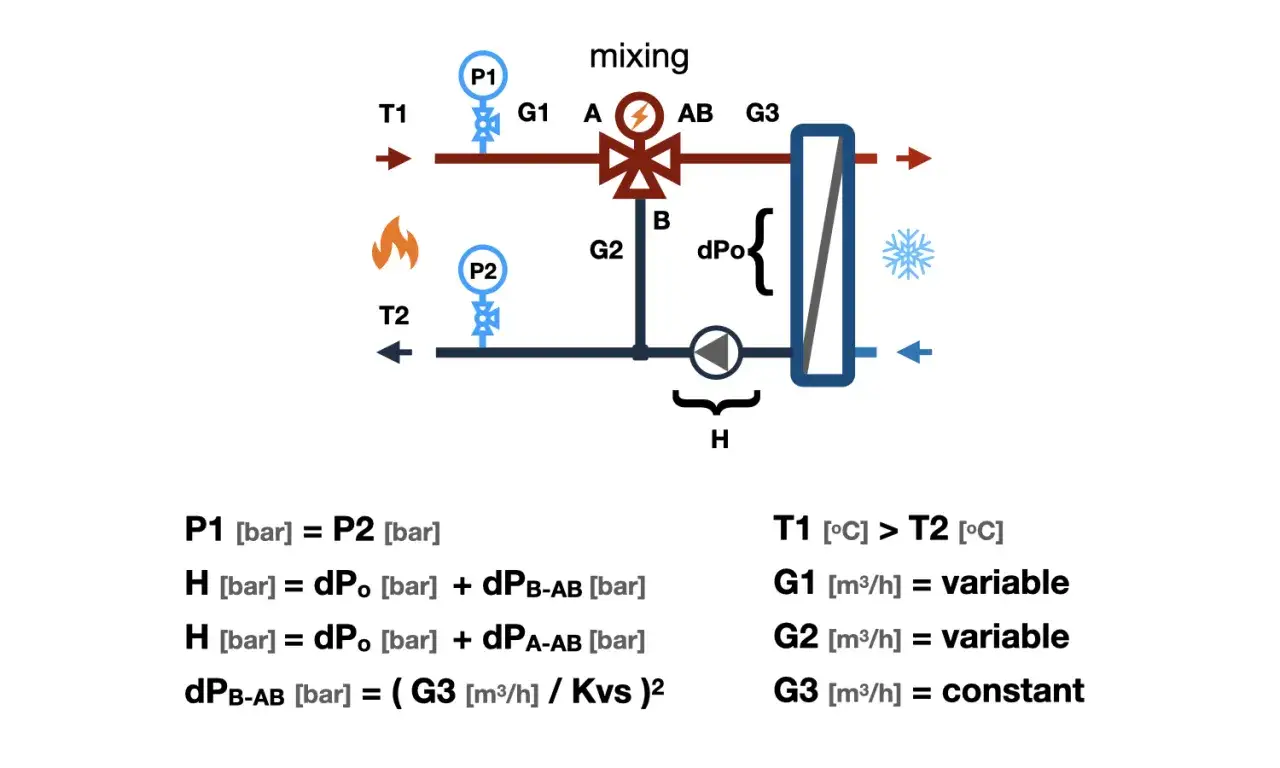

W instalacji grzewczej najczęściej chodzi o wariant mieszający, czyli taki, który obniża temperaturę wody idącej dalej w obieg. Ja zaczynam od sprawdzenia strzałek na korpusie, oznaczeń portów i tego, czy zawór pracuje w układzie zasilanie-powrót, czy jako przełącznik między dwoma obiegami. To właśnie od tego rozróżnienia zależy cały dalszy sposób ustawiania.
Jak ustawić zawór trójdrożny ręczny krok po kroku
Najpraktyczniej jest zacząć od ustawienia pośredniego i dopiero potem korygować po małych krokach. W wielu przypadkach środek skali albo okolice połowy zakresu dają bezpieczny punkt wyjścia, ale nie traktowałbym tego jako gotowej recepty dla każdej instalacji. Inaczej zachowuje się podłogówka, inaczej grzejniki, a jeszcze inaczej obieg chroniący kocioł.

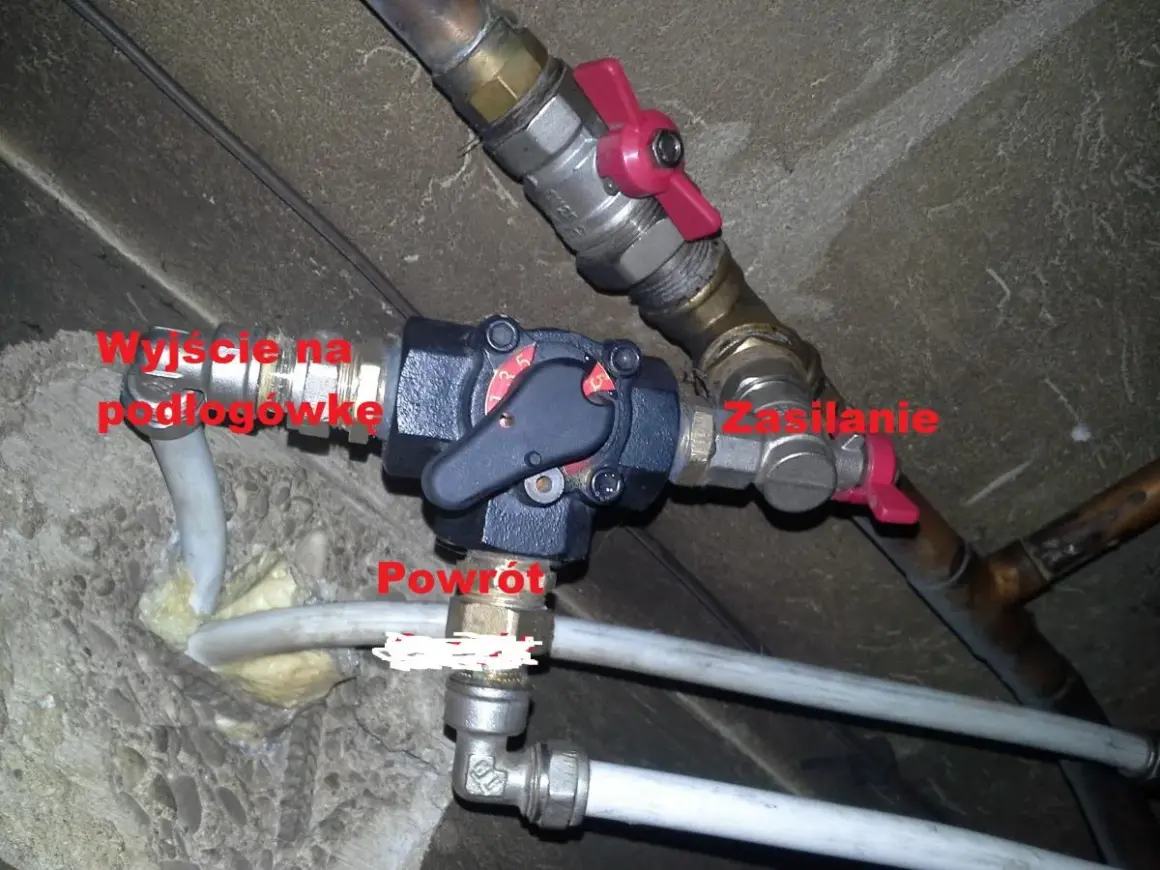

- Sprawdź oznaczenia na korpusie - szukaj strzałek, portów A/B/AB albo P. Bez tego łatwo odwrócić kierunek pracy zaworu.
- Ustaw pozycję startową - jeśli nie masz instrukcji producenta, zacznij od środka zakresu. Przy skali 0-10 zwykle oznacza to około 5, a przy skali 1-6 około 3.
- Uruchom instalację i poczekaj - w obiegu grzejnikowym daj co najmniej 20-30 minut, a przy podłogówce nawet 2-4 godziny, bo posadzka reaguje wolniej.
- Zmierz temperaturę - najlepiej na zasilaniu i na powrocie. Samo „na oko” nie wystarcza, zwłaszcza gdy zawór pracuje blisko granicy zakresu.
- Koryguj małymi ruchami - przesuwaj pokrętło o 1/8 do 1/4 obrotu i obserwuj efekt. Duże ruchy prawie zawsze utrudniają znalezienie właściwego punktu.
- Zapisz finalne położenie - warto zaznaczyć ustawienie markerem albo zanotować je w serwisowym notesie. Przy następnym sezonie oszczędza to sporo czasu.
Jeśli zawór ma wyraźny opór albo pracuje skokowo, nie dociskam go na siłę. Najpierw sprawdzam, czy mechanizm nie jest przytarty, czy pokrętło ma pełny zakres i czy pompa rzeczywiście tłoczy wodę przez właściwy obieg. Kiedy bazowa nastawa jest już znaleziono, sensownie jest przejść do konkretnych temperatur dla danej instalacji.
Na jakie temperatury i pozycje warto celować
Tu najbardziej pomaga spojrzenie na rodzaj obiegu. Saunier Duval podaje dla instalacji płaszczyznowej parametry około 35/28°C, a dla grzejnikowej około 55/45°C. To nie są sztywne normy dla każdego domu, ale bardzo dobre punkty odniesienia, bo pokazują skalę różnicy między podłogówką a grzejnikami.
| Zastosowanie | Dobry punkt startowy | Na co patrzeć po regulacji | Praktyczna uwaga |
|---|---|---|---|
| Ochrona kotła na paliwo stałe | Powrót 50-60°C | Czy powrót do kotła nie spada zbyt nisko | Zbyt zimny powrót sprzyja kondensacji i gorszej pracy źródła ciepła |
| Grzejniki w domu dobrze ocieplonym | 50-55°C na zasilaniu | Czy pomieszczenia dogrzewają się bez przegrzewania | Przy mrozach może być potrzebne 55-60°C, ale nie ustawiałbym tego na sztywno przez cały sezon |
| Starsza instalacja grzejnikowa | 55-60°C na zasilaniu | Czy instalacja nadal utrzymuje komfort | Jeśli potrzeba wyraźnie wyższej temperatury, problem może leżeć też w doborze grzejników lub izolacji budynku |
| Ogrzewanie podłogowe | 30-35°C na zasilaniu | Czy podłoga nie robi się zbyt gorąca, a pokoje osiągają komfort | W większości domów nie ma sensu iść wysoko ponad 40-45°C na obiegu mieszanym |
| Ciepła woda użytkowa | 45-50°C | Czy komfort jest stały, a ryzyko poparzenia pod kontrolą | Do ochrony użytkownika przed zbyt gorącą wodą potrzebny bywa osobny zawór termostatyczny |
Najważniejsza zasada brzmi prosto: nie ustawiaj zaworu pod pokrętło, tylko pod wynik na instalacji. Jeśli zasilanie wygląda dobrze, ale powrót do kotła jest zbyt zimny, to nadal nie jest dobra nastawa. Jeśli podłogówka grzeje za mocno, a pokrętło jest tylko „na połowie”, też nie ma znaczenia sama pozycja skali, tylko faktyczna temperatura na obiegu. Tę logikę warto zachować, zanim przejdziesz do szukania błędów.
Najczęstsze błędy przy ręcznej regulacji
W praktyce najwięcej kłopotów nie wynika z samego zaworu, tylko z tego, jak jest używany. Widzę kilka powtarzalnych pomyłek, które powodują, że instalacja zachowuje się niestabilnie albo reakcja na kręcenie pokrętłem jest prawie niezauważalna.
- Kręcenie bez pomiaru - jeśli nie mierzysz temperatury, regulujesz w ciemno. To najkrótsza droga do przypadkowych ustawień.
- Zbyt duże korekty - pełny obrót bez odczekania zwykle miesza bardziej niż pomaga. Lepiej poprawiać po kawałku.
- Pomylenie króćców - połączenie zasilania z powrotem w złej konfiguracji sprawia, że zawór działa odwrotnie albo bardzo słabo.
- Ocena po kilku minutach - w podłogówce instalacja potrzebuje czasu. Zbyt szybkie wnioski prowadzą do kolejnych, niepotrzebnych korekt.
- Ignorowanie zapowietrzenia - zawór nie naprawi układu, w którym woda krąży z powietrzem albo zbyt małym przepływem.
- Traktowanie zaworu jak lekarstwa na całą instalację - jeśli źródło ciepła jest źle dobrane, zawór tylko maskuje problem, zamiast go rozwiązać.
Jeżeli zawór jest prawie całkiem otwarty, a w domu nadal jest chłodno, szukałbym przyczyny gdzie indziej: w przepływach, pompie, zapowietrzeniu albo w samej mocy źródła ciepła. To ważne, bo ręczna regulacja ma poprawiać komfort, a nie zastępować prawidłowy projekt instalacji. I właśnie dlatego czasem lepszym ruchem jest nie dalsze kręcenie, tylko zmiana sposobu sterowania.
Kiedy ręczna nastawa przestaje wystarczać
Ręczny zawór ma sens, gdy instalacja pracuje względnie stabilnie i nie wymaga ciągłych korekt. W domu z jednym obiegiem grzejnikowym, bez dużych wahań temperatury i bez częstych zmian nastaw, taki układ jest prosty, tani i skuteczny. Problem zaczyna się wtedy, gdy jeden zawór ma obsłużyć dwa różne światy, na przykład grzejniki i podłogówkę.
Wtedy ręczna regulacja staje się bardziej obchodzeniem problemu niż kontrolą nad nim. Warto pomyśleć o innym rozwiązaniu, jeśli:
- temperatura na zewnątrz szybko się zmienia, a Ty co kilka dni korygujesz pokrętło,
- w instalacji są dwa różne obiegi o odmiennych wymaganiach temperaturowych,
- masz ogrzewanie podłogowe i zależy Ci na bardzo stabilnym zasilaniu,
- źródło ciepła pracuje lepiej z regulacją automatyczną niż z ręcznym doglądaniem,
- chcesz ograniczyć ryzyko przegrzewania podłogi albo zbyt dużych skoków temperatury.
W takich sytuacjach lepiej sprawdza się zawór z siłownikiem, zawór termostatyczny albo prosty układ regulacji pogodowej. Ja patrzę na to praktycznie: jeśli ręczna nastawa wymaga częstszej ingerencji niż raz na kilka dni, to zwykle znak, że układ potrzebuje automatyki, nie kolejnej „ostatniej poprawki”. To prowadzi już do ostatniego kroku, czyli kontroli po pierwszych dniach pracy.
Jak zostawić nastawę, żeby instalacja pracowała stabilnie
Po pierwszej regulacji nie zamykałbym tematu od razu. Dobrą praktyką jest sprawdzenie instalacji po 24-72 godzinach, a przy podłogówce nawet później, bo bezwładność posadzki potrafi zaskoczyć. W tym czasie patrzę na trzy rzeczy: temperaturę zasilania, temperaturę powrotu i to, czy komfort w pomieszczeniach jest równy, a nie tylko chwilowo „w miarę dobry”.
- Sprawdzam, czy temperatura powrotu do kotła trzyma bezpieczny poziom, zwłaszcza w układach z paliwem stałym.
- Patrzę, czy zawór nie pracuje na samym końcu zakresu, bo to często sygnał, że nastawa jest zbyt skrajna.
- Oznaczam pozycję pokrętła, żeby łatwo wrócić do sprawdzonego ustawienia po serwisie albo po okresie letnim.
- Przed kolejnym sezonem robię drobną korektę, zamiast zaczynać regulację od zera.
- Jeśli w pomieszczeniach pojawiają się duże różnice temperatur, sprawdzam przepływy i odpowietrzenie, a nie tylko sam zawór.
Jeżeli po dwóch lub trzech dniach nic nie musisz poprawiać, to zwykle znak, że nastawa jest rozsądna. W ręcznym zaworze mieszającym najcenniejsza jest powtarzalność, nie efekt jednorazowego, mocnego przekręcenia. Dobrze ustawiony układ pracuje po cichu, równo i bez zbędnego zużycia energii, a o to w instalacji grzewczej chodzi najbardziej.
