Strop Kleina to klasyczny układ stalowo-ceglany, który do dziś można spotkać w kamienicach, starszych domach i adaptowanych budynkach gospodarczych. W praktyce najważniejsze jest nie samo nazewnictwo, ale to, jak wygląda jego przekrój, które warstwy są nośne, a które pełnią rolę wypełnienia i wykończenia. Poniżej rozkładam ten strop na części pierwsze, pokazuję typowe wymiary, różnice między wariantami i podpowiadam, na co patrzeć przy remoncie.
Najważniejsze informacje o przekroju stropu Kleina
- Nośne są stalowe belki dwuteowe, a ceglane pola między nimi współpracują z konstrukcją.
- Typowy rozstaw belek to około 100–160 cm, choć w starszych rozwiązaniach spotyka się też większe odstępy.
- Płyta ceglana może mieć układ lekki, półciężki albo ciężki, zwykle od 6,5 cm do 12 cm grubości.
- Zbrojenie układa się w spoinach, możliwie blisko dolnej strefy płyty, dlatego stan zaprawy ma duże znaczenie.
- Przy ocenie istniejącego stropu kluczowe są korozja belek, ugięcia, zawilgocenie i stan oparcia w murze.
- W adaptacji i remoncie często lepsza jest naprawa lub wzmocnienie niż pełna wymiana całego układu.
Jak wygląda przekrój stropu Kleina

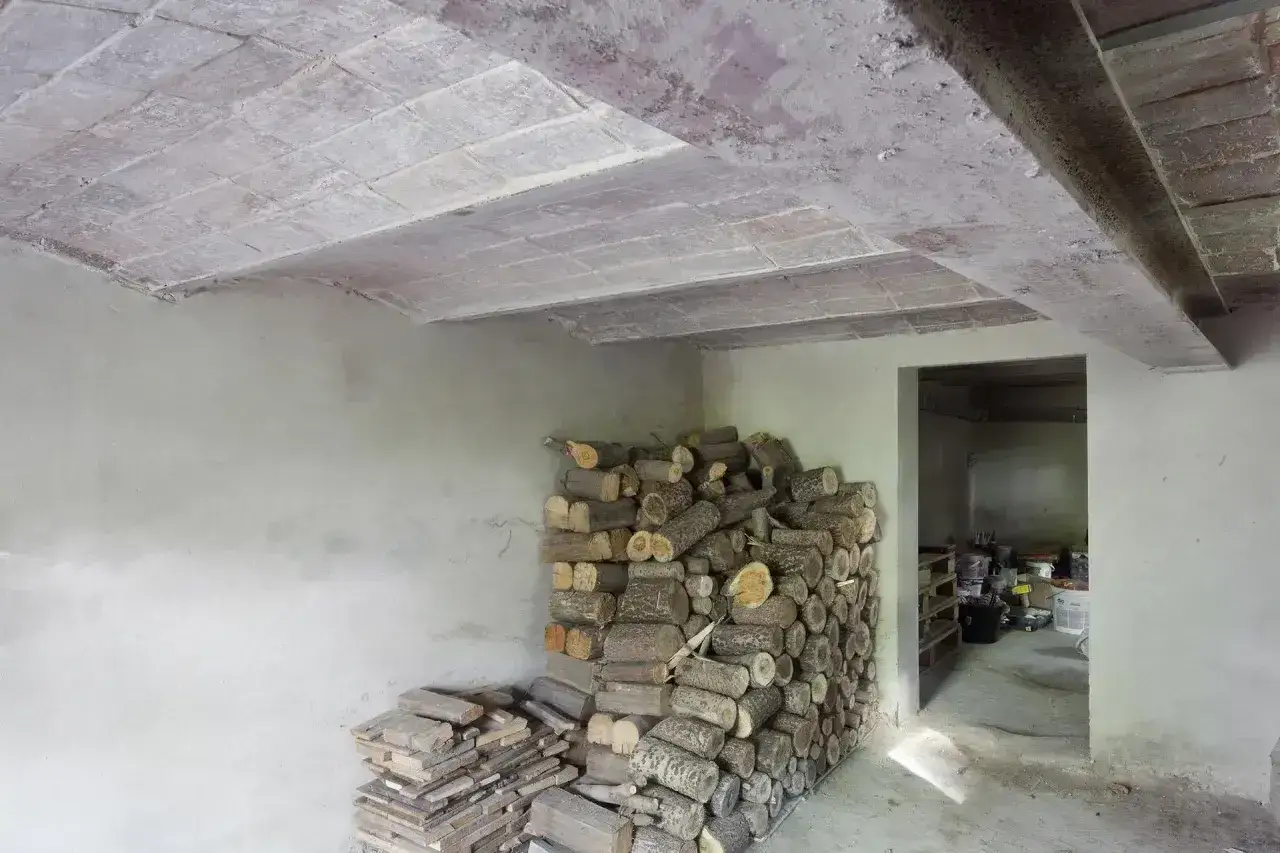

Jeśli spojrzeć na taki strop w przekroju poprzecznym, widać przede wszystkim stalowe belki ustawione równolegle do siebie oraz ceglane pola wypełniające przestrzeń między nimi. Belka przejmuje główne obciążenia, a ceglana płyta pracuje razem z nią, jednocześnie usztywniając cały układ. W klasycznych realizacjach cegły opierają się na dolnych stopkach belek, a w starszych detalach technicznych widać też warstwę zbrojenia zatopioną w spoinach zaprawy.
Na przekroju łatwo też odróżnić to, co było tylko etapem wykonania, od elementów trwałych. Deskowanie służyło do ułożenia cegieł podczas budowy, ale nie jest częścią docelowej konstrukcji. Pod spodem zwykle znajdował się tynk, a od góry warstwy podłogowe dopasowane do funkcji pomieszczenia. Dopiero po takim odczytaniu widać, jak prosty, a jednocześnie sprytny jest ten układ.
W praktyce to właśnie przekrój stropu Kleina pokazuje najwięcej, bo od razu zdradza, gdzie kończy się nośność stali, a gdzie zaczyna się współpraca ceramiki i zaprawy. To dobry punkt wyjścia do rozpoznania całego systemu.
Z czego składa się ten strop i co naprawdę pracuje
Najczęstszy błąd polega na uznaniu, że cała masa cegieł jest tylko „wypełnieniem”. W rzeczywistości ten strop działa zespoleniowo, czyli różne materiały wykonują różne zadania, ale wynik końcowy zależy od ich współpracy. Ja zawsze patrzę na niego jak na układ dwóch głównych nośników: stali i cegły połączonych zaprawą.
Belki stalowe
Belki są podstawą całego systemu. Najczęściej mają przekrój dwuteowy i odpowiadają za przenoszenie zginania, czyli najprościej mówiąc, za to, żeby strop nie „siadał” pod ciężarem ludzi, wyposażenia i warstw wykończeniowych. W starych budynkach spotyka się profile o wysokości mniej więcej 8–24 cm, ale rzeczywiste wymiary zawsze trzeba potwierdzić na miejscu, bo stare stropy rzadko były wykonywane według jednej sztywnej recepty.
Płyta ceglana
Pomiędzy belkami powstaje płyta z cegieł ułożonych na płasko albo na rąb, zależnie od wariantu. Cegła pracuje tu głównie na ściskanie, a sama geometria ułożenia decyduje o sztywności i nośności pola między belkami. W dobrym przekroju widać też, że ciężar ceglanej płyty stabilizuje belki i ogranicza ich boczne zwichrzenie, czyli niepożądane skręcanie lub wyboczenie na boki.
Przeczytaj również: Garaż z wiatą bez pozwolenia - Sprawdź limity i uniknij błędów
Zbrojenie w spoinach
W spoinach cegieł układano płaskowniki albo pręty stalowe. To nie było zbrojenie „ozdobne”, tylko element realnie poprawiający pracę płyty i ograniczający rysy. Ważne jest położenie tego zbrojenia, bo znajduje się ono nisko, zwykle w dolnej części spoiny, więc przy zawilgoceniu lub degradacji zaprawy może szybciej korodować. Z mojego doświadczenia to właśnie ta strefa bywa najbardziej niedoceniana podczas oględzin.
Kiedy już rozdzielimy te role, łatwiej przejść do kolejnej rzeczy, czyli do tego, jak grubość i układ cegieł zmieniają całą konstrukcję.
Jak rozpoznać wariant lekki, półciężki i ciężki
W stropie Kleina nie ma jednego uniwersalnego przekroju. W praktyce spotyka się trzy podstawowe odmiany, które różnią się układem cegieł, grubością płyty i nośnością. Dla osoby oglądającej strop po latach to bardzo ważne rozróżnienie, bo sama obecność belek stalowych nie mówi jeszcze, z jakim poziomem rezerwy nośności ma się do czynienia.
| Wariant | Układ cegieł | Typowa grubość płyty | Co to oznacza w praktyce |
|---|---|---|---|
| lekki | cegły ułożone na płasko | około 6,5 cm | mniejsza masa własna, ale też niższa nośność |
| półciężki | płyta 1/4 cegły ze wzmacniającymi żeberkami z cegieł na rąb | pośrednia, zależna od detalu | kompromis między wagą a sztywnością |
| ciężki | cegły ułożone na rąb | około 12 cm | większa nośność i większy ciężar własny |
Warto zapamiętać jedną rzecz: nie ocenia się takiego stropu wyłącznie po grubości samej ceglanej płyty. Liczy się też rozstaw belek, stan zaprawy, jakość oparcia i rzeczywiste obciążenia użytkowe. Inaczej pracuje strop nad małym pokojem, a inaczej nad przestrzenią, w której później ma stanąć ciężka ścianka, wanna lub magazyn materiałów.
Sama grubość nie mówi jednak wszystkiego, bo o pracy stropu decyduje także to, jak siły przechodzą z cegły na stal i dalej do murów.
Jak ten układ przenosi obciążenia w praktyce
Mechanika stropu Kleina jest prosta tylko na pierwszy rzut oka. Obciążenie z posadzki, mebli i ludzi przechodzi przez warstwy wykończeniowe na ceglany panel, a z niego na stalowe belki i podpory w ścianach. Ponieważ płyta między belkami nie jest zawieszona w próżni, lecz opiera się na stopkach profili, każdy fragment pracuje razem z sąsiednimi polami.
To właśnie dlatego przy takim stropie tak ważna jest ciągłość i równomierność układu. Jeśli ktoś bez projektu wytnie część cegieł, wykona przypadkowe bruzdy albo dołoży ciężkie warstwy tylko w jednym pasie, może zaburzyć pracę całego pola. Zdarza się też, że ceglane wypełnienie przenosi część obciążenia na obie sąsiednie belki, co powoduje ich lekkie skręcanie. W normalnych warunkach jest to przewidziane, ale przy degradacji materiału zaczyna być problemem.
Właśnie dlatego przekrój stropu Kleina nie jest tylko rysunkiem archiwalnym. Dla mnie to mapa, na której od razu widać, gdzie można bezpiecznie ingerować, a gdzie lepiej zostawić konstrukcję w spokoju.
Na co zwracam uwagę przy ocenie istniejącego stropu
Jeżeli mam ocenić stary strop w domu lub kamienicy, zaczynam od strefy oparcia belek w murze. To tam najczęściej pojawiają się pierwsze ślady korozji, zawilgocenia i osłabienia zaprawy. Dopiero później patrzę na środek przęsła, czyli na ugięcia, rysy i ewentualne odspojenia tynku. Sam sufit potrafi wyglądać dobrze, a problem i tak siedzi w ukryciu.
- Korozja belek zwłaszcza przy podporach i w miejscach zawilgoconych.
- Ugięcie widoczne jako „brzuch” stropu albo nierówna posadzka.
- Rysy i spękania biegnące wzdłuż belek lub ukośnie przez pole ceglane.
- Stan zaprawy w spoinach, bo to ona utrzymuje współpracę cegieł i zbrojenia.
- Ślady wcześniejszych przeróbek takie jak wycięcia, przepusty i niefachowe dołożenie instalacji.
- Zawilgocenie po nieszczelnościach, które przyspiesza degradację stali i muru.
Jeśli planujesz zmianę funkcji pomieszczenia, na przykład zamianę strychu w pokój użytkowy, ten etap trzeba potraktować bardzo serio. W praktyce to właśnie tutaj zapada decyzja, czy strop wystarczy oczyścić i wzmocnić, czy trzeba myśleć o głębszej przebudowie. A to prowadzi już do pytania, kiedy zachowanie starej konstrukcji ma największy sens.
Kiedy warto go zachować, a kiedy lepiej myśleć o wymianie
W budownictwie historycznym nie jestem fanem pochopnej rozbiórki. Jeśli stal jest w dobrym stanie, oparcia są zdrowe, a ugięcia mieszczą się w akceptowalnym zakresie, często większy sens ma naprawa niż całkowita wymiana. To zwykle tańsze, mniej inwazyjne i lepsze środowiskowo, bo ogranicza ilość odpadów oraz potrzebę produkcji nowych materiałów.
Wymiana albo poważne wzmocnienie stają się realnym tematem wtedy, gdy:
- belki są silnie skorodowane albo zbyt mocno osłabione przy podporach,
- strop ma duże i postępujące ugięcia,
- planujesz znacznie wyższe obciążenia niż przewidywał pierwotny projekt,
- strop ucierpiał po zalaniu, pożarze lub długotrwałym zawilgoceniu,
- przebudowa wymaga nowego układu instalacyjnego, którego nie da się rozsądnie wprowadzić bez rozebrania konstrukcji.
Przy adaptacjach poddaszy i remontach domów z rynku wtórnego często sensowniejsze jest połączenie naprawy z lokalnym wzmocnieniem, niż zastępowanie wszystkiego nowym stropem. To szczególnie ważne tam, gdzie liczy się zachowanie historycznego charakteru budynku i ograniczenie śladu materiałowego. Właśnie dlatego ten temat tak dobrze pasuje do świadomego budownictwa, a nie tylko do suchej techniki.
Co z tego wynika dla projektu domu i remontu
Jeżeli projektujesz nowy dom, rzadko ma sens odtwarzanie takiego stropu tylko dlatego, że wygląda solidnie i historycznie. Dziś zwykle wygrywają lżejsze i bardziej przewidywalne systemy, zwłaszcza wtedy, gdy zależy ci na prostszej akustyce, mniejszym ciężarze własnym i szybszym montażu. Strop Kleina ma jednak ogromną wartość tam, gdzie już istnieje i może dalej pracować po rozsądnym sprawdzeniu oraz ewentualnym wzmocnieniu.
Gdybym miał zostawić jedną praktyczną wskazówkę, powiedziałbym tak: zanim cokolwiek zmienisz, najpierw rozpoznaj przekrój, rozstaw belek i stan strefy oparcia, a dopiero potem decyduj o nowych warstwach podłogi. To pozwala uniknąć przypadkowego przeciążenia i niepotrzebnej rozbiórki. W starym budynku najlepsze rozwiązania zwykle nie są najbardziej widowiskowe, tylko najbardziej zgodne z konstrukcją, która już tam pracuje.
Właśnie tak patrzę na strop Kleina: nie jak na relikt, lecz jak na starą, ale wciąż logiczną konstrukcję, którą da się dobrze odczytać, naprawić i wykorzystać bez marnowania materiału.
