W sterowaniu oświetleniem z trzech miejsc najważniejsze jest wygodne włączanie i wyłączanie światła bez zbędnego chodzenia po schodach, korytarzu czy antresoli. W praktyce chodzi o układ typu wyłącznik schodowy 3 punkty, czyli zestaw dwóch łączników schodowych i jednego krzyżowego, który pozwala zmieniać stan lampy z dowolnego miejsca. Poniżej rozpisuję, jak to działa, jakie przewody są potrzebne i kiedy taki system ma większy sens niż czujnik ruchu albo automatyka.
Najważniejsze fakty, które warto znać od razu
- Układ na trzy miejsca nie jest jednym „magicznym” łącznikiem, tylko zestawem 2 łączników schodowych i 1 krzyżowego.
- Najlepiej sprawdza się na schodach, w długich korytarzach, garażach i przy przejściach między kondygnacjami.
- Między mechanizmami prowadzi się przewody korespondencyjne; przy modernizacji starej instalacji często trzeba dołożyć nowy kabel.
- Na rynku najczęściej spotkasz osprzęt o parametrach 10AX/250 V, a do trudniejszych warunków warto wybrać wersję IP44 lub wyższą.
- W domu energooszczędnym ten układ warto łączyć z LED-ami i sensownym podziałem stref, bo wtedy naprawdę ogranicza zbędne świecenie.
Jak działa sterowanie światłem z trzech miejsc
Ja tłumaczę ten układ najprościej tak: pierwszy łącznik schodowy wybiera jedną z dwóch dróg, łącznik krzyżowy je przełącza, a drugi łącznik schodowy domyka obwód albo go przerywa. Dzięki temu każdy klawisz może zmienić stan lampy, niezależnie od tego, co zrobiły pozostałe dwa. To właśnie dlatego ten typ sterowania świetnie sprawdza się przy schodach i długich przejściach, gdzie ręka powinna znaleźć przełącznik bez zastanawiania się nad kolejnością ruchu.
W praktyce warto pamiętać o jednej rzeczy: nie kupuje się jednego „trzypunktowego” włącznika, tylko buduje cały układ. Jeśli ktoś próbuje zastąpić go zwykłym łącznikiem jednobiegunowym, efekt będzie tylko pozorny, bo logika przełączania przestanie działać. W instalacjach domowych to rozwiązanie jest mechanicznie proste, ale wymaga poprawnego okablowania, więc właśnie tu najłatwiej o błąd przy remoncie.
W elektryce często mówi się też o łączniku schodowym, a nie o wyłączniku, bo to precyzyjniej opisuje sposób pracy mechanizmu. Dla czytelnika najważniejsze jest jednak coś innego: światło można kontrolować z trzech punktów bez zgadywania, który klawisz był ostatnio użyty. Właśnie dlatego przy schemacie najwięcej zamieszania budzi nie sam osprzęt, tylko kolejność połączeń, więc zaraz rozkładam ją na proste kroki.

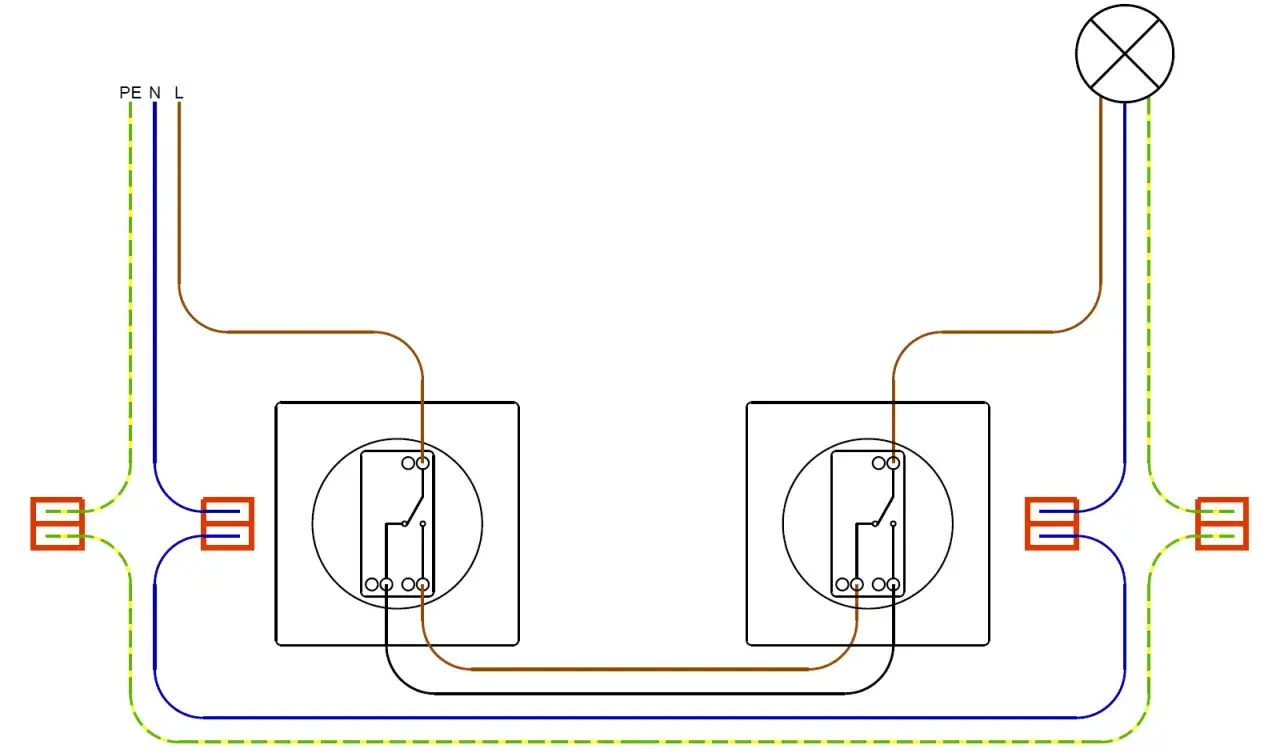

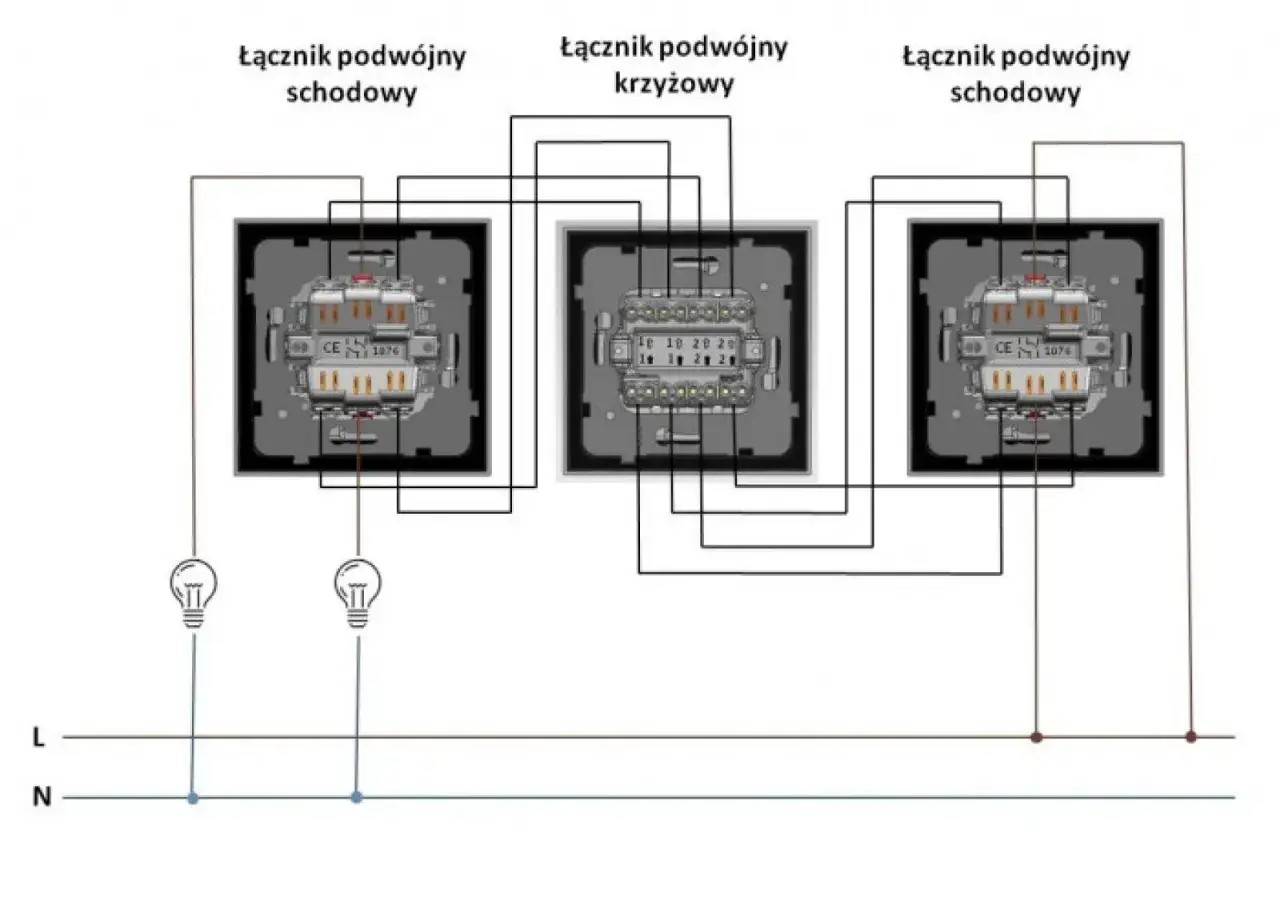

Schemat połączeń, który najłatwiej odtworzyć w praktyce
Najbardziej czytelny układ wygląda tak: zasilanie trafia do pierwszego łącznika schodowego, potem przewody korespondencyjne idą do łącznika krzyżowego, a z niego do drugiego łącznika schodowego. Z drugiego łącznika wychodzi przewód do lampy, a neutralny i ochronny prowadzi się bezpośrednio do oprawy. Taki porządek jest najłatwiejszy do zapamiętania, bo pokazuje naturalny przepływ energii od źródła do odbiornika.
- Podaj fazę na zacisk wspólny pierwszego łącznika schodowego.
- Połącz dwa zaciski korespondencyjne pierwszego schodowego z wejściem łącznika krzyżowego.
- Z wyjścia krzyżowego poprowadź kolejne dwa przewody korespondencyjne do drugiego schodowego.
- Z zacisku wspólnego drugiego schodowego wyprowadź przewód fazowy do lampy.
- Neutralny i ochronny poprowadź bezpośrednio do oprawy, bez przechodzenia przez łączniki.
Jeżeli potrzebujesz zapamiętać tylko jedną rzecz, zapamiętaj tę: krzyżowy jest elementem pośrednim, a schodowe stoją na końcach układu. To właśnie ten układ końców i środka odróżnia sterowanie z trzech miejsc od zwykłej pary schodowej. W nowoczesnych seriach osprzętu producenci zwykle opisują taki mechanizm wprost jako dodający trzeci punkt sterowania do obwodu schodowego, więc łatwiej go dobrać podczas zakupów.
Jeśli schemat rozrysujesz sobie na kartce, szybko zobaczysz, że kluczowe są nie tyle same klawisze, ile to, jak zmieniają tor przewodów między sobą. To prowadzi nas do praktycznej strony tematu: co dokładnie trzeba mieć, żeby taki układ działał bez niespodzianek.
Jakie elementy i przewody są potrzebne
W codziennej praktyce najbardziej liczy się nie sam klawisz, tylko komplet: mechanizmy, ramki, puszki i trasy kablowe. Najczęściej spotkasz łączniki o parametrach 10AX/250 V, czyli takie, które bez problemu współpracują z typowym domowym oświetleniem LED. Do wnętrz suchych wystarcza IP20, a do garażu, piwnicy czy strefy przy wejściu rozsądniej patrzeć na IP44 lub wyższe.
| Element | Rola | Orientacyjny koszt | Na co zwrócić uwagę |
|---|---|---|---|
| Łącznik schodowy | Steruje z jednego z dwóch końców układu | 15-35 zł | Zacisk wspólny i wygodna głębokość montażu |
| Łącznik krzyżowy | Przełącza tor między dwoma schodowymi | 25-60 zł | To on dodaje trzeci punkt sterowania |
| Ramka i osprzęt dekoracyjny | Wykończenie i dopasowanie do wnętrza | 10-40 zł | Cena zależy od serii i materiału |
| Puszka podtynkowa | Miejsce na mechanizm i przewody | kilka złotych | Przy większej liczbie żył lepsza bywa głębsza puszka |
Między mechanizmami prowadzi się po dwie żyły korespondencyjne na każdy odcinek, więc w układzie trójpunktowym robią się z tego cztery żyły pośrednie między łącznikami. Do oprawy potrzebujesz jeszcze fazy, neutralnego i ochronnego, a przy modernizacji istniejącej instalacji często trzeba dołożyć dodatkowy przewód albo wymienić cały odcinek kabla. To właśnie na tym etapie najczęściej okazuje się, że sam osprzęt kosztuje niewiele, ale prace w ścianie już tak.
Jeśli montaż odbywa się w garażu, piwnicy albo przy wejściu z zewnątrz, warto od razu sprawdzić też sposób montażu. Natynkowe wersje IP44 i wyższe są mniej dyskretne, ale często wygrywają tam, gdzie liczy się odporność na wilgoć i prostszy dostęp do przewodów. To ważne, bo dobrze dobrany osprzęt ma działać latami, a nie tylko dobrze wyglądać w dniu odbioru.
Gdzie ten układ daje największy sens
Najczęściej montuję taki układ tam, gdzie ruch jest przewidywalny, ale światło trzeba kontrolować z różnych miejsc. Schody z parteru na piętro są oczywistym przykładem, ale w praktyce równie dobrze działa on w długim korytarzu, holu, garażu z dwoma wejściami, przy antresoli albo w przejściu między strefą dzienną a nocną.
- Na schodach poprawia bezpieczeństwo, bo światło można zapalić i zgasić na obu kondygnacjach oraz na półpiętrze.
- W korytarzu ogranicza bieganie do jednego końca tylko po to, by wyłączyć lampę.
- W garażu i piwnicy pozwala zapanować nad światłem przy wejściu i przy wyjściu, bez zostawiania go na noc.
- W domu z antresolą ułatwia życie, bo sterowanie nie kończy się na jednym poziomie.
Z punktu widzenia energooszczędności ten układ ma sens wtedy, gdy rzeczywiście zmniejsza liczbę minut świecenia. Sam z siebie nie zużyje mniej prądu niż zwykły włącznik, ale bardzo często ogranicza to, co w domu najdroższe energetycznie w praktyce: bezmyślnie pozostawione światło. W strefach rzadko używanych czasem lepszy będzie czujnik ruchu albo automat schodowy, o czym piszę niżej.
Właśnie w takich miejscach widać różnicę między wygodą a realną funkcją. Jeżeli układ ma obsługiwać codzienną komunikację między piętrami, schodowy zestaw sprawdza się świetnie. Jeśli jednak chodzi o pomieszczenie używane sporadycznie, sens zaczyna mieć coś bardziej zautomatyzowanego, a to już jest temat kolejnego kroku.
Najczęstsze błędy i ograniczenia
Najwięcej problemów widzę nie w samym schemacie, tylko w drobiazgach. Ktoś myli schodowy z krzyżowym, ktoś inny zostawia za mało miejsca w puszce, a jeszcze ktoś próbuje przerobić starą instalację bez dołożenia przewodów. To są błędy, które potem wyglądają niewinnie, ale kończą się rozkuwaniem ściany albo niestabilnym działaniem lampy.
- Wstawienie zwykłego łącznika zamiast krzyżowego w środku układu.
- Brak odpowiedniej liczby żył korespondencyjnych między puszkami.
- Zbyt płytka puszka podtynkowa, przez co przewody są upchane i mechanizm źle siedzi.
- Pominięcie sprawdzenia, czy osprzęt pasuje do opraw LED i nie powoduje delikatnego żarzenia po wyłączeniu.
- Montaż w wilgotnym miejscu bez odpowiedniego stopnia ochrony IP.
- Próba pracy przy obwodzie bez odłączenia zasilania.
Jeśli mam wskazać jedno ograniczenie tego rozwiązania, to jest nim brak elastyczności przy starych ścianach. W nowym domu planuję je bez problemu, ale w gotowym mieszkaniu często bardziej opłaca się szukać rozwiązania bezprzewodowego albo automatyki niż walczyć z trasami kablowymi. I właśnie dlatego warto porównać ten układ z prostą automatyką, zanim ruszy remont.
W praktyce najważniejsze jest więc nie tylko to, jak układ działa, ale też gdzie przestaje być opłacalny. To dobry moment, żeby zestawić klasyczne sterowanie z rozwiązaniami, które przejmują część pracy od użytkownika.
Kiedy lepszy będzie automat albo sterowanie inteligentne
Nie zawsze klasyczny układ jest najlepszy. Jeśli światło ma gasnąć samo po określonym czasie albo sterowanie ma wejść w szerszy system domu, sensowniej patrzeć na automat schodowy, czujnik ruchu albo przekaźnik smart. Ja traktuję to nie jako modę, tylko jako wybór między wygodą, kosztem i ilością kabli, które trzeba ukryć w ścianie.
| Rozwiązanie | Plusy | Minusy | Kiedy wybrać |
|---|---|---|---|
| Układ schodowy z krzyżowym | Prosty, bez elektroniki, działa przewidywalnie | Wymaga odpowiednich przewodów i osprzętu | Gdy robisz remont i chcesz manualnego sterowania z trzech miejsc |
| Automat schodowy | Światło gaśnie po czasie, mniej ryzyka, że zostanie włączone | Trzeba przyzwyczaić się do przycisków i ustawień | W korytarzach, piwnicach i strefach przejściowych |
| Czujnik ruchu lub smart relay | Największa wygoda i potencjał oszczędności | Więcej elektroniki, zależność od konfiguracji lub aplikacji | Gdy priorytetem jest automatyzacja i ograniczenie świecenia |
W budownictwie ekologicznym taki wybór ma znaczenie większe, niż się czasem wydaje. Jeśli w danym miejscu światło zapala się tylko po to, żeby ktoś przeszedł kilka metrów, automatyka może realnie ograniczyć zużycie energii bardziej niż sam dobrze dobrany osprzęt. Z kolei tam, gdzie użytkownik chce pełnej kontroli i nie lubi elektroniki, klasyczny układ nadal wygrywa prostotą.
Właśnie na przecięciu wygody i oszczędności najczęściej zapada najlepsza decyzja. Dlatego przed montażem dobrze jest spojrzeć nie tylko na sam przełącznik, ale na cały sposób korzystania z przestrzeni.
Co warto zaplanować przed remontem przy schodach i korytarzu
Jeśli projektuję taki obwód od zera, zawsze zaczynam od trzech rzeczy: przebiegu przewodów, głębokości puszek i tego, czy w przyszłości da się łatwo dodać kolejną funkcję, na przykład czujnik, podświetlenie albo drugi obwód oświetlenia. Dobrze zaplanowany układ z trzema punktami sterowania nie jest widowiskowy, ale właśnie dlatego działa latami bez kaprysów. Przy 230 V nie warto eksperymentować, więc jeśli instalacja ma być przerabiana w istniejącej ścianie, bezpieczniej oddać to elektrykowi.
