Dobór kratki wentylacyjnej wygląda banalnie tylko do chwili, gdy trzeba połączyć otwór w ścianie, średnicę kanału i wymaganą powierzchnię przepływu. Przy takiej decyzji wymiary kratek wentylacyjnych są ważniejsze niż kolor frontu, bo od nich zależy, czy wentylacja w łazience, kuchni albo pomieszczeniu technicznym będzie działała swobodnie. Poniżej pokazuję najczęściej spotykane rozmiary, różnice między wymiarem zewnętrznym a otworem montażowym oraz praktyczne zasady doboru w domu.
Najważniejsze liczby i zasady do zapamiętania
- W drzwiach łazienkowych i WC najczęściej trzeba zapewnić 220 cm² powierzchni czynnej przepływu.
- Do prostych ściennych zakończeń kanałów często spotyka się formaty 14 x 14 cm, 14 x 21 cm, 17 x 17 cm i 20 x 20 cm.
- Przy kratkach okrągłych najczęstsze średnice przyłącza to fi 100, fi 125 i fi 150.
- Wymiar zewnętrzny nie jest tym samym co otwór montażowy i nie mówi wszystkiego o przepływie powietrza.
- W domu lepiej wybierać model pod konkretne miejsce niż dopasowywać instalację do przypadkowego frontu.
- W pomieszczeniach wilgotnych liczą się też siatka przeciw owadom, odporność materiału i łatwość czyszczenia.
Jakie rozmiary spotyka się najczęściej w domowej wentylacji
W praktyce nie ma jednego uniwersalnego rozmiaru, który pasuje do każdego miejsca w domu. Inne proporcje ma kratka montowana w drzwiach łazienkowych, inne zakończenie kanału w ścianie, a jeszcze inne element z króćcem do przewodu okrągłego. Ja zwykle zaczynam od miejsca montażu, a dopiero potem patrzę na wygląd, bo to oszczędza błędów i przeróbek.
| Miejsce zastosowania | Najczęstszy rozmiar | Co to oznacza w praktyce |
|---|---|---|
| Drzwi łazienkowe i WC | 44 x 12 cm | To jeden z najpopularniejszych formatów do zapewnienia wymaganej powierzchni czynnej około 220 cm². |
| Kratka ścienna prostokątna | 14 x 14 cm, 14 x 21 cm, 17 x 17 cm, 20 x 20 cm | Dobry wybór do zakończeń kanałów w łazience, kuchni, garderobie albo pomieszczeniu gospodarczym. |
| Większe zakończenie techniczne | 30 x 30 cm | Sprawdza się tam, gdzie potrzebny jest większy front i wygodny montaż, ale wciąż liczy się realna przepustowość. |
| Kratka okrągła | fi 100, fi 125, fi 150 | Średnica króćca musi pasować do przewodu albo wentylatora. Sam wygląd frontu może być mylący. |
| Zakończenie zewnętrzne | Front często od 16 do 20 cm | Tu ważniejsze od estetyki są odporność na warunki atmosferyczne, siatka przeciw owadom i sensowny spadek lameli. |
Najważniejszy wniosek jest prosty: rozmiar frontu mówi tylko część prawdy. W wielu modelach front wygląda podobnie, a wewnątrz kryje się zupełnie inny króciec lub przepustowość. I właśnie dlatego sam pomiar „na oko” rzadko kończy się dobrze. Z tego miejsca łatwo przejść do pytania, jak dobrać kratkę do konkretnego miejsca montażu.
Jak dobrać kratkę do drzwi, ściany i kanału
Dobór zaczynam od funkcji pomieszczenia. W domu jednorodzinnym najczęściej spotykam trzy scenariusze: kratkę w drzwiach, kratkę na ścianie oraz kratkę końcową do przewodu. Każdy z nich wymaga trochę innego podejścia, bo inne są obciążenia, inne przepływy i inne ograniczenia montażowe.
Do drzwi łazienkowych i WC
W drzwiach liczy się przede wszystkim powierzchnia czynna, czyli rzeczywisty przekrój, przez który przepływa powietrze. Jeśli projekt przewiduje wentylację grawitacyjną, zwykle trzeba zapewnić około 220 cm² przepływu. W praktyce oznacza to, że krata 44 x 12 cm bywa punktem odniesienia, ale nie wolno zakładać, że każdy model o takich wymiarach będzie identyczny. Dwa produkty mogą wyglądać podobnie, a jeden będzie miał gęstszą siatkę lub węższy prześwit.
Do ściany i sufitu
Przy kratce ściennej najpierw sprawdzam otwór w murze i to, czy kanał kończy się prostym wylotem, czy potrzebuje króćca. W małych pomieszczeniach dobrze sprawdzają się formaty 14 x 14 cm i 14 x 21 cm, a przy większym zapotrzebowaniu także 17 x 17 cm lub 20 x 20 cm. Warto też pamiętać, że węższy front nie musi oznaczać słabszej wentylacji, jeśli ma sensownie zaprojektowane żebra i mały opór przepływu.
Do przewodu okrągłego
Jeśli końcówka ma współpracować z kanałem okrągłym, patrzę na średnicę króćca, a nie tylko na wymiar frontu. Dla domowych instalacji bardzo często spotyka się fi 100, fi 125 i fi 150. To ważne, bo zbyt mała średnica dusi przepływ, a zbyt duża potrafi utrudnić szczelny montaż. W nowym domu najlepiej trzymać się jednego systemu wymiarowego w całej strefie, zamiast mieszać kilka przypadkowych standardów.
Przeczytaj również: Kosztorys budowy domu - Na czym najczęściej uciekają pieniądze?
Do elewacji i strefy zewnętrznej
Przy montażu zewnętrznym dochodzą warunki pogodowe. W takiej kratce ważna jest siatka przeciw owadom, odpowiedni kąt lameli i materiał odporny na wilgoć. W praktyce lepiej sprawdza się element prosty, łatwy do czyszczenia i odporny na deformację niż dekoracyjny front, który ładnie wygląda tylko przez pierwszy sezon.
Gdy już wiadomo, gdzie kratka ma pracować, trzeba jeszcze odróżnić sam front od parametrów, które naprawdę decydują o działaniu instalacji.
Dlaczego powierzchnia czynna ma większe znaczenie niż sam front
To jeden z tych parametrów, które początkujący najczęściej pomijają. Powierzchnia czynna to realny przekrój przepływu powietrza, a nie zewnętrzny obrys kratki. Dwie kratki o tym samym formacie mogą mieć zupełnie inną wydajność, jeśli jedna ma szerokie prześwity, a druga gęstą siatkę i mocno zabudowane żebra.
| Pojęcie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Wymiar zewnętrzny | Całkowity rozmiar frontu widocznego po montażu | Pomaga sprawdzić, czy element zakryje otwór i będzie pasował wizualnie. |
| Otwór montażowy | Wycięcie w drzwiach, ścianie lub płycie | Jeśli jest źle dobrany, kratki nie da się zamontować bez przeróbek. |
| Króciec | Część wsuwana w kanał wentylacyjny | To on odpowiada za połączenie z przewodem i szczelność montażu. |
| Powierzchnia czynna | Rzeczywisty przekrój przepływu powietrza | Od niej zależy, czy wentylacja nie będzie zbyt zdławiona. |
Jeśli mam wybrać jedno kryterium, od którego zaczynam, to właśnie powierzchnia czynna. Front może być ładny, ale jeśli przepływ jest zbyt mały, wilgoć zostaje w pomieszczeniu, a to oznacza szybsze zużywanie wykończenia i gorszy komfort użytkowania. W budownictwie ekologicznym to szczególnie ważne, bo dobrze zaprojektowana wentylacja ogranicza ryzyko zawilgocenia bez dokładania zbędnych urządzeń.
Jak czytać oznaczenia fi i symbole z kart produktów
Na kartach produktów często pojawiają się dwa równoległe oznaczenia i łatwo je pomylić. Jedno dotyczy frontu, drugie średnicy przyłącza. Przykład 17 x 17 fi 125 oznacza, że kratka ma kwadratowy front 17 x 17 cm, ale współpracuje z kanałem o średnicy 125 mm. To nie jest detal, tylko informacja decydująca o kompatybilności.
Podobnie zapis 44 x 12 cm w drzwiach nie mówi wyłącznie o estetyce wycięcia. Taki format bywa powiązany z wymaganą powierzchnią czynną około 220 cm². W praktyce warto patrzeć na trzy rzeczy naraz: wymiar zewnętrzny, otwór montażowy i rzeczywistą przepustowość. Dopiero zestaw tych danych daje pełny obraz.
- fi 100 oznacza średnicę 100 mm, zwykle dla mniejszych kanałów i wentylatorów łazienkowych.
- fi 125 to bardzo częsty standard w domowych instalacjach, bo daje sensowny kompromis między przepływem a gabarytem.
- fi 150 częściej pojawia się tam, gdzie potrzebny jest większy strumień powietrza albo bardziej swobodny wyrzut.
- Jeśli w nazwie produktu pojawia się jednocześnie wymiar frontu i fi, to znaczy, że front i przyłącze są opisane osobno.
Dobrze czytany opis produktu oszczędza powrotu do marketu, ale jeszcze częściej ratuje przed błędami montażowymi. A tych przy kratkach wentylacyjnych wciąż widzę zaskakująco dużo.
Najczęstsze błędy przy wyborze kratki i jak ich uniknąć
W praktyce najwięcej problemów nie wynika z samego materiału, tylko z niedopasowania rozmiaru. To zwykle drobiazg na etapie zakupu, ale spory kłopot po montażu. Poniżej zebrałem błędy, które pojawiają się najczęściej.
- Zakup wyłącznie po wyglądzie - ładna kratka nie zastąpi odpowiedniego przekroju przepływu.
- Mylenie frontu z otworem montażowym - front może zakrywać więcej, niż faktycznie wymaga instalacja.
- Ignorowanie grubości drzwi lub ściany - nie każdy model ma dość długi króciec albo odpowiedni kołnierz.
- Wybór zbyt małego przekroju - skutkiem bywa słabsza wymiana powietrza, a czasem też większy hałas.
- Brak ochrony przed owadami i zabrudzeniami - w części zewnętrznej to szybko kończy się czyszczeniem albo wymianą.
- Pomijanie dostępu serwisowego - kratka, której nie da się łatwo zdemontować, z czasem staje się miejscem zbierania kurzu i tłuszczu.
Ja zawsze powtarzam jedną rzecz: w wentylacji nie ma sensu kupować elementu, który wymaga „dopasowania na siłę”. Jeśli model prawie pasuje, to zwykle znaczy, że nie pasuje wcale. W domu lepiej postawić na rozwiązanie proste, trwałe i zgodne z otworem niż na kompromis, który po kilku miesiącach zacznie przeszkadzać.

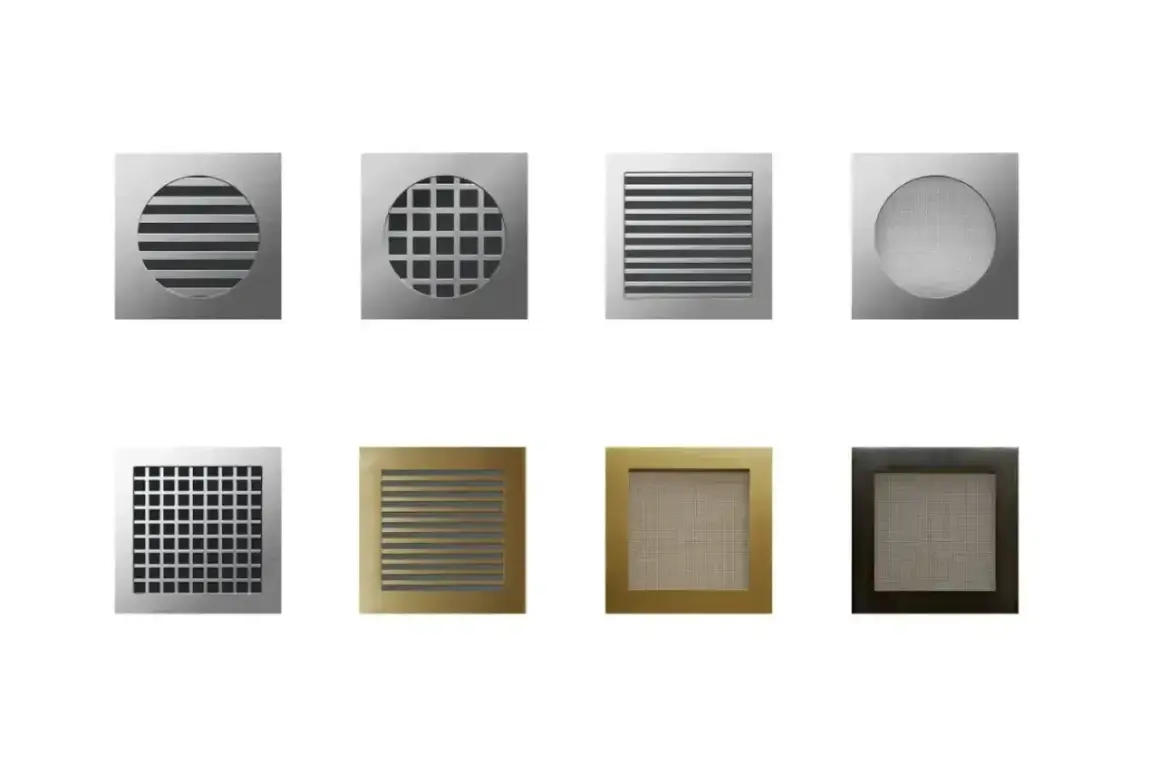

Kiedy lepiej wybrać żaluzję, siatkę albo wersję bez regulacji
Nie każda kratka ma działać tak samo. W jednym miejscu ważny jest stały przepływ, w innym ochrona przed owadami, a jeszcze gdzie indziej możliwość częściowego ograniczenia strumienia. Właśnie dlatego warto znać różnice między podstawowymi wariantami.
| Rodzaj | Kiedy ma sens | Co warto wziąć pod uwagę |
|---|---|---|
| Siatka | Na zewnątrz i w miejscach narażonych na owady | Zatrzymuje insekty, ale szybciej łapie kurz i pył. |
| Żaluzja | Gdy chcesz częściowo regulować kierunek lub ilość powietrza | Dobra w niektórych pomieszczeniach, ale zbyt mocne przymykanie ogranicza wentylację. |
| Wersja bez regulacji | Gdy przepływ ma być stały i prosty w utrzymaniu | Mniej elementów ruchomych oznacza mniej awarii i prostsze czyszczenie. |
| Metal | W miejscach narażonych na intensywniejsze użytkowanie | Zwykle trwalszy, ale trzeba uważać na jakość powłoki i odporność na korozję. |
| Tworzywo | Gdy liczy się lekkość i niższy koszt | Sprawdza się w wielu domach, ale nie każdy model dobrze znosi słońce i wysoką temperaturę. |
W domu nastawionym na trwałość i rozsądne zużycie materiałów zwykle wygrywa rozwiązanie proste, dobrze dopasowane i łatwe do utrzymania. To samo dotyczy wentylacji: mniej zbędnych ruchomych elementów to zwykle mniej problemów po latach. Z tego powodu ostatni krok przed zakupem powinien być bardzo konkretny.
Co sprawdzić przed zamówieniem, żeby montaż nie wymagał przeróbek
Zanim zamówisz kratkę, sprawdź pięć rzeczy: wymiar otworu, wymagany przekrój przepływu, średnicę kanału, grubość materiału i sposób mocowania. To podstawowa lista, ale właśnie ona najczęściej decyduje o tym, czy montaż przebiegnie bez problemu. Jeśli któryś parametr nie pasuje, lepiej zmienić model niż próbować poprawiać otwór po fakcie.
- Zmierz otwór w trzech miejscach, bo stare ściany i drzwi rzadko są idealnie równe.
- Porównaj rozmiar frontu z otworem montażowym, a nie tylko ze zdjęciem produktu.
- Sprawdź, czy kratka ma króciec do kanału, czy jest modelem płaskim.
- Upewnij się, że materiał i wykończenie pasują do wilgotności pomieszczenia.
- Jeśli kratka ma pracować w drzwiach łazienkowych, zweryfikuj powierzchnię czynną, a nie samą szerokość ramki.
Gdy wybieram kratkę do nowego domu, zawsze zaczynam od pomiaru i dopiero potem patrzę na wzór czy kolor. To najprostszy sposób, by element był nie tylko zgodny z projektem, ale też trwały, cichy i naprawdę użyteczny na co dzień. Jeśli potraktujesz ten zakup jak część całego systemu wentylacji, a nie pojedynczy detal, unikniesz większości kosztownych poprawek.
