W dobrze ocieplonym domu największą różnicę robi nie tylko źródło ogrzewania, ale też to, jak przygotowuje się powietrze nawiewane do wnętrza. Jednym z takich rozwiązań jest gruntowy wymiennik ciepła. W praktyce traktuję go nie jako cudowną „darmową energię”, lecz jako sensowny element systemu, który może podnieść komfort zimą, obniżyć temperaturę nawiewu latem i odciążyć rekuperację, o ile jest dobrze zaprojektowany.
Najważniejsze fakty o wykorzystaniu gruntu w domu
- GWC najczęściej działa jako wsparcie wentylacji mechanicznej, a nie samodzielne źródło ogrzewania.
- Na głębokości około 1,5 m grunt ma zwykle stabilną temperaturę, która łagodzi zimne nawiewy i letnie upały.
- Najpopularniejsze warianty to rurowy, żwirowy, glikolowy i płytowy, a każdy sprawdza się w innych warunkach działki.
- W domach z rekuperacją najwięcej daje dobrze zaplanowany montaż, spadki pod kondensat i właściwy bypass.
- Koszt kompletnej instalacji z montażem zwykle zaczyna się od około 15 000 zł, a zestawy do samodzielnej instalacji od około 8 000 zł.
- Najlepsze efekty daje w nowych, szczelnych budynkach; w starych domach z wentylacją grawitacyjną opłacalność jest dużo słabsza.
Jak działa wymiennik gruntowy i co robi zimą oraz latem
Najprościej rzecz ujmując, powietrze z zewnątrz przechodzi przez instalację ułożoną w gruncie, gdzie oddaje część chłodu albo ciepła do ziemi. Dzięki temu zimą nawiew nie wpada do domu lodowaty, a latem nie wchodzi do rekuperatora jako przegrzany strumień. W materiałach dydaktycznych Viessmann podaje się, że na głębokości około 1,5 m temperatura gruntu zmienia się zwykle w granicach 6-13°C, i to właśnie ta względna stabilność robi całą robotę.
Ja patrzę na to rozwiązanie jak na termiczny bufor dla wentylacji. Bufor to element, który łagodzi skoki temperatury, zamiast ich bezpośrednio przenosić. W praktyce oznacza to większy komfort, mniejsze ryzyko przemarzania wymiennika w rekuperatorze i trochę spokojniejszą pracę całego układu w mroźne dni. Latem efekt jest odwrotny: powietrze nawiewane jest wstępnie schłodzone, więc dom wolniej się nagrzewa.
Warto jednak nie przeceniać tej technologii. To nie jest klimatyzacja ani osobne źródło ogrzewania. GWC działa najlepiej jako wsparcie dla wentylacji mechanicznej z odzyskiem ciepła, czyli wtedy, gdy w domu i tak ma pracować rekuperator. Obejście instalacji, czyli bypass - prosty kanał omijający wymiennik, gdy warunki na zewnątrz są już korzystne - bywa równie ważne jak sama rura zakopana w ziemi. Bez niego wiosną i jesienią system może pracować niepotrzebnie. To prowadzi wprost do pytania, jaki wariant konstrukcyjny ma w ogóle sens na konkretnej działce.
Jakie są rodzaje i który wariant ma sens na konkretnej działce
Na rynku spotyka się kilka rozwiązań i nie ma jednego „najlepszego” dla wszystkich. Wybór zależy od miejsca, budżetu, poziomu wód gruntowych, dostępnej powierzchni i tego, czy priorytetem jest prostota, higiena, czy możliwie najwyższy komfort letni. W praktyce najczęściej rozważa się cztery warianty.
| Typ | Co daje | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Rurowy | Najprostsza konstrukcja, zwykle najniższy koszt wejścia | Silnie zależy od poprawnego spadku, odprowadzenia skroplin i szczelności | Gdy liczy się prosty montaż i przewidywalny budżet |
| Żwirowy | Dobrze stabilizuje temperaturę i zwykle lepiej radzi sobie latem | Wymaga większych robót ziemnych i przerw na regenerację złoża | Gdy działka daje dużo miejsca i ważny jest komfort w upały |
| Glikolowy | Oddziela grunt od powietrza, jest bardziej elastyczny projektowo | Droższy i bardziej złożony, potrzebuje obiegu pompowego oraz automatyki | Gdy priorytetem jest higiena i łatwiejsze dopasowanie do trudnego terenu |
| Płytowy | Bywa kompromisem między głębokością posadowienia a efektem temperaturowym | Mocno zależy od jakości projektu i warunków gruntu | Gdy trzeba wykorzystać ograniczoną przestrzeń pod domem lub obok niego |

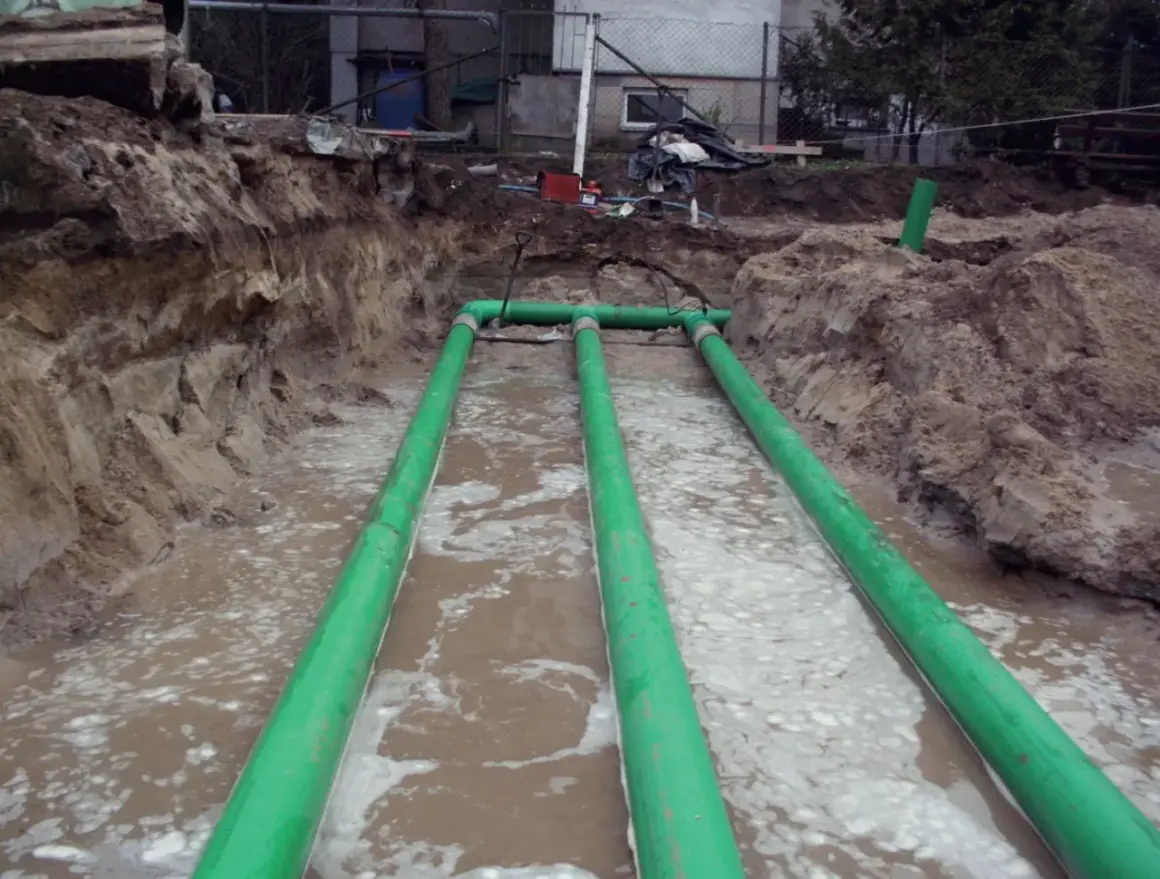

Rurowy wariant jest najbliższy temu, co większość osób ma przed oczami: długi odcinek rur ułożonych w ziemi. Zwykle pracuje na długości około 30-50 metrów i na głębokości mniej więcej 1,5-2,5 m. Tu kluczowy jest detal wykonawczy: bez spadku rzędu około 1% skropliny mogą zalegać w rurze, a to szybko obniża skuteczność i podnosi ryzyko problemów eksploatacyjnych.
Żwirowy GWC zwykle daje lepszy efekt chłodzenia latem, ale jest bardziej wymagający pod względem wykopu i regeneracji złoża. Glikolowy wybieram wtedy, gdy teren nie sprzyja tradycyjnej rurze albo inwestor chce oddzielić grunt od powietrza. Płytowy bywa rozsądnym kompromisem na działkach, gdzie trzeba pogodzić ograniczenia miejsca z sensowną efektywnością. Zanim jednak ktoś wybierze konkretny typ, dobrze jest odróżnić tę technologię od dolnego źródła pompy ciepła, bo te pojęcia często są wrzucane do jednego worka.
Czym różni się od dolnego źródła pompy ciepła
To bardzo ważne rozróżnienie, bo od niego zależy, czego inwestor może się spodziewać po całym układzie. W wentylacji grunt służy głównie do temperowania powietrza nawiewanego. W pompie ciepła grunt jest natomiast źródłem energii dla samego urządzenia grzewczego. To dwie różne funkcje, choć obie wykorzystują stabilną temperaturę pod powierzchnią ziemi.
Najprościej rozdzielić je tak:
- GWC wentylacyjny - przygotowuje powietrze przed rekuperatorem, poprawia komfort i zmniejsza skrajne obciążenia zimą i latem.
- Dolne źródło pompy ciepła - odbiera ciepło z gruntu i zasila pompę, która potem ogrzewa instalację grzewczą budynku.
- Medium robocze - w wentylacji jest nim powietrze, a w układach pompy ciepła zwykle roztwór glikolu lub solanka.
- Cel instalacji - w jednym przypadku chodzi o komfort i wentylację, w drugim o realne ogrzewanie domu.
W praktyce oznacza to, że sam GWC nie zastąpi pompy ciepła i nie zrobi z domu taniej kotłowni. Może natomiast współpracować z układem grzewczym, bo lepiej przygotowane powietrze i łagodniejsze warunki nawiewu ułatwiają utrzymanie komfortu wewnątrz budynku. Jeśli ktoś szuka prostego, jedynego źródła ciepła, to zwykle celuje w zły mechanizm. Jeśli natomiast buduje szczelny dom z wentylacją mechaniczną, różnica między tymi rozwiązaniami ma już bardzo praktyczne znaczenie. To z kolei prowadzi do pytania, kiedy taka inwestycja naprawdę ma sens.
Kiedy taka instalacja ma sens, a kiedy lepiej nie dokładać kosztów
Największy sens widzę w nowych domach, które są dobrze ocieplone, szczelne i mają wentylację mechaniczną z odzyskiem ciepła. Tam układ pracuje w przewidywalnych warunkach, a korzyści z temperowania powietrza są odczuwalne od pierwszego sezonu. W domu z dużymi przeszkleniami, mocnym nasłonecznieniem i potrzebą letniego komfortu GWC potrafi też realnie odciążyć chłodzenie, choć nadal nie zastąpi klimatyzacji.
Warto rozważyć to rozwiązanie także wtedy, gdy:
- dom ma pracować w standardzie energooszczędnym albo pasywnym;
- zależy Ci na łagodniejszym nawiewie zimą, bez zimnego podmuchu przy starcie wentylacji;
- chcesz ograniczyć ryzyko szronienia lub przemarzania elementów rekuperacji;
- działka daje miejsce na ułożenie instalacji poniżej strefy przemarzania;
- grunt jest na tyle korzystny, że wymiana ciepła ma sens techniczny i ekonomiczny.
Ostrożniej podchodzę do starszych, nieszczelnych budynków, w których wentylacja grawitacyjna działa raz lepiej, raz gorzej. Tam zysk z samego temperowania nawiewu bywa mniejszy niż oczekiwania właściciela. W takich domach najpierw trzeba uporządkować przegrody, szczelność i wentylację, a dopiero potem myśleć o dodatkach. Podobnie ostrożny byłbym na bardzo małej działce albo przy gruntach, które utrudniają sensowne ułożenie instalacji. Skoro więc nie każdy dom jest dobrym kandydatem, pozostaje sprawa wykonania - a tu szczegóły robią największą różnicę.
Jak zaplanować montaż, żeby nie stracić efektu na etapie wykonania
Przy tej instalacji projekt jest ważniejszy niż sama nazwa produktu. Najlepiej zaplanować ją na etapie budowy, zanim powstaną podjazdy, tarasy i nasadzenia. Wtedy łatwiej wyznaczyć trasę rur, zapewnić odpowiednią głębokość i uniknąć miejsc, w których ziemia jest zbyt mocno zacieniona albo obciążona ciężką nawierzchnią.
Ja zawsze sprawdzam kilka punktów technicznych:
- czy instalacja będzie ułożona poniżej lokalnej strefy przemarzania, zwykle około 1,5-2 m;
- czy przewidziano spadek i odpływ skroplin, żeby wilgoć nie zostawała w przewodach;
- czy wlot powietrza ma dobry filtr i łatwy dostęp serwisowy;
- czy rekuperator ma bypass, czyli obejście pozwalające ominąć wymiennik wtedy, gdy nie jest potrzebny;
- czy grunt na działce nie jest zbyt suchy i piaszczysty, bo wtedy wymiana ciepła jest słabsza;
- czy projekt uwzględnia późniejszą regenerację albo konserwację, jeśli wybrano wariant żwirowy.
Tu łatwo popełnić kosztowny błąd: inwestor skupia się na cenie samego urządzenia, a ignoruje roboty ziemne, geometrię instalacji i drobiazgi wykonawcze. A to właśnie one decydują, czy system będzie działał cicho i przewidywalnie, czy zacznie sprawiać kłopoty po pierwszej wilgotnej jesieni. W dobrze zrobionym układzie liczy się też sezonowość pracy - wiosną i jesienią, gdy temperatura zewnętrzna zbliża się do temperatury gruntu, korzyść z wymiennika wyraźnie maleje. Po takim przygotowaniu można już uczciwie spojrzeć na koszty.
Ile kosztuje i jakie oszczędności daje w praktyce
Jak podaje Budujemydom.pl, cena kompletnej instalacji z montażem startuje od około 15 000 zł, a zestawy do samodzielnej instalacji od około 8 000 zł. To są jednak wartości startowe, nie ostateczny rachunek. Na koszt wpływa typ wymiennika, długość instalacji, robocizna, zakres prac ziemnych, warunki gruntowe oraz to, czy trzeba dołożyć automatykę i dodatkowe zabezpieczenia.
W praktyce koszty rosną przede wszystkim wtedy, gdy działka wymaga więcej ziemnych prac niż przewidywał katalog, albo gdy projekt trzeba dostosować do trudniejszego gruntu. Wersja rurowa kusi prostotą, ale wymaga starannego ułożenia. Żwirowa potrzebuje więcej miejsca i cierpliwości. Glikolowa jest zwykle droższa, ale łatwiej ją wpasować w bardziej wymagające warunki. Dla inwestora oznacza to, że tani zakup nie zawsze oznacza tanią całość.
Jeśli chodzi o oszczędności, traktuję je raczej jako efekt pośredni niż główny argument sprzedażowy. GWC ogranicza skrajne obciążenie rekuperacji, poprawia komfort nawiewu i może zmniejszyć zapotrzebowanie na dodatkowe dogrzewanie albo chłodzenie. Czas zwrotu bywa liczony w kilku sezonach do kilku lat; w branży często pojawia się orientacyjny przedział 5-8 lat, ale ja zawsze powtarzam, że to zależy od klimatu, standardu domu i sposobu użytkowania. W domu z nieszczelną przegrodą taki zwrot będzie znacznie słabszy niż w nowoczesnym budynku z dobrą wentylacją. Dlatego przed zakupem sprawdzam jeszcze kilka rzeczy, które zwykle decydują o tym, czy inwestycja będzie spokojna, czy problematyczna.
Co sprawdzić przed decyzją, żeby instalacja nie rozczarowała po pierwszej zimie
Najpierw pytam o cel. Jeśli celem jest komfort, łagodniejszy nawiew i wsparcie rekuperacji, instalacja ma sens. Jeśli celem jest samodzielne ogrzewanie domu, oczekiwania są ustawione źle i rozczarowanie jest prawie pewne. Potem patrzę na działkę, typ gruntu, planowany sposób wentylacji i miejsce na serwis.
- czy dom ma wentylację mechaniczną z rekuperacją;
- czy działka daje miejsce na bezpieczne ułożenie instalacji;
- czy grunt sprzyja wymianie ciepła, a nie ją utrudnia;
- czy projekt przewiduje skropliny, filtrację i bypass;
- czy budżet obejmuje nie tylko zakup, ale też poprawny montaż;
- czy liczysz na komfort, czy na szybki zwrot finansowy.
Jeśli te odpowiedzi są spójne, rozwiązanie ma szansę pracować długo i bezproblemowo. Dobrze dobrany gruntowy wymiennik ciepła nie powinien być dodatkiem „na wszelki wypadek”, tylko logicznym elementem całości: zgranym z rekuperacją, warunkami gruntu i sposobem użytkowania domu.
