Trójfazowy układ zasilania daje w domu wyraźnie większe możliwości niż zwykła jedna faza, ale tylko wtedy, gdy jest sensownie rozrysowany i poprawnie rozdzielony na obwody. W tym artykule pokazuję, jak czytać schemat instalacji trójfazowej, z jakich przewodów i zabezpieczeń się składa oraz co ma znaczenie przy płycie indukcyjnej, ogrzewaniu elektrycznym i innych większych odbiornikach. To temat ważny zwłaszcza wtedy, gdy instalacja ma być przygotowana nie tylko „na dziś”, ale też pod przyszłe urządzenia.
Najważniejsze elementy schematu instalacji trójfazowej w domu
- W standardowym układzie domowym pracują trzy fazy, przewód neutralny N i przewód ochronny PE.
- Napięcie między fazą a N wynosi zwykle 230 V, a między dwiema fazami 400 V.
- W nowszych instalacjach wewnętrznych najczęściej prowadzi się pięć żył, a nie cztery.
- Dobry schemat rozdzielnicy równoważy obciążenie między fazami, zamiast ładować wszystko na jedną.
- Przy ogrzewaniu elektrycznym, płycie indukcyjnej i ładowarce auta trójfazowe zasilanie często daje po prostu lepszy komfort pracy.
- Końcowy dobór zabezpieczeń i przekrojów przewodów zawsze powinien zrobić uprawniony elektryk po analizie konkretnych warunków.
Czym jest układ trójfazowy i kiedy naprawdę ma sens
Najprościej mówiąc, instalacja trójfazowa rozprowadza energię trzema przewodami fazowymi, które są przesunięte względem siebie o 120 stopni. W praktyce daje to dwa poziomy napięcia użytkowego: 230 V do zwykłych odbiorników i 400 V do urządzeń wymagających większej mocy. Nie ma tu „plusa” i „minusa” jak w prostych obwodach prądu stałego, dlatego schemat trzeba czytać przez oznaczenia L1, L2, L3, N i PE, a nie przez intuicję z elektroniki niskonapięciowej.
Z mojego doświadczenia wynika, że trójfazowe zasilanie staje się naprawdę warte uwagi wtedy, gdy w domu pojawiają się urządzenia o większym poborze mocy: płyta indukcyjna, pompa ciepła, przepływowy podgrzewacz wody, warsztatowe maszyny albo wallbox. W budynkach projektowanych energooszczędnie to często wybór bardziej przyszłościowy, bo daje przestrzeń na elektryczne ogrzewanie i kolejne odbiorniki bez ciągłego balansowania na granicy możliwości jednej fazy.
Warto też pamiętać, że sam fakt posiadania przyłącza trójfazowego nie rozwiązuje jeszcze problemu. Jeśli obciążenie zostanie źle rozłożone, jedna faza będzie przeciążona, a cała instalacja zacznie zachowywać się gorzej niż dobrze zaprojektowany układ jednofazowy. To prowadzi nas do tego, jak taki schemat jest zbudowany od środka.
Z czego składa się schemat instalacji trójfazowej
W schemacie instalacji trójfazowej najważniejsze nie są same symbole, tylko logika połączeń. Najpierw mamy źródło zasilania i punkt wejścia do budynku, potem rozdzielnicę główną, a dopiero dalej poszczególne obwody końcowe. Dobrze rozrysowany układ pokazuje nie tylko, co jest podłączone, ale też którędy płynie prąd roboczy, którędy wraca N i gdzie działa ochrona przeciwporażeniowa przez PE.
| Przewód lub element | Oznaczenie | Rola w instalacji | Na co zwracam uwagę |
|---|---|---|---|
| Faza 1 | L1 | Zasilanie jednego z trzech torów | Rozłożenie obciążeń i zgodność kolejności faz |
| Faza 2 | L2 | Drugi tor zasilający | Nieobciążanie jednej fazy wszystkimi dużymi odbiornikami |
| Faza 3 | L3 | Trzeci tor zasilający | Spójny podział obwodów grzewczych i kuchennych |
| Neutralny | N | Przewód roboczy dla obwodów 230 V | Nie mylić go z ochronnym i nie traktować jak zamiennika PE |
| Ochronny | PE | Ochrona przeciwporażeniowa i połączenie z uziemieniem | Powinien mieć ciągłość i być prowadzony bez przerw |
| Ochronno-neutralny | PEN | Występuje w starszych układach | Po rozdziale na PE i N dalej prowadzi się je osobno |
Kolory żył pomagają, ale nie powinny być jedyną wskazówką. W nowych przewodach najczęściej spotyka się brązowy, czarny i szary dla L1, L2, L3, niebieski dla N oraz żółto-zielony dla PE. W starszych instalacjach kolorystyka bywa jednak inna, więc schemat techniczny i pomiary są ważniejsze niż sam wygląd przewodu.
Jeśli budynek ma starszy układ z przewodem PEN, kluczowy staje się miejsce jego rozdziału na PE i N. To jeden z tych punktów, gdzie nie ma miejsca na skróty, bo od prawidłowego wykonania zależy późniejsza ochrona przeciwporażeniowa i poprawna praca wyłączników różnicowoprądowych. Gdy ten fundament jest jasny, można przejść do rozdzielnicy i podziału obwodów.
Jak czytać rozdzielnicę i rozdzielać obwody
W praktyce rozdzielnica jest sercem całego układu. To tutaj widać, czy instalacja została zaprojektowana z głową, czy tylko „podłączona”. Najczęściej patrzę najpierw na to, jak podzielono obwody na fazy, a dopiero potem na same aparaty. Dobra rozdzielnica nie polega na tym, że ma dużo modułów, tylko na tym, że od razu wiadomo, co zasila kuchnię, co ogrzewanie, co oświetlenie, a co gniazda w strefach technicznych.
Schemat jednokreskowy i wielokreskowy
Schemat jednokreskowy pokazuje instalację w sposób uproszczony: widzisz źródło zasilania, zabezpieczenia i grupy obwodów bez rozpisywania każdego przewodu osobno. To świetne narzędzie do orientacji i planowania. Schemat wielokreskowy idzie dalej, bo pokazuje konkretne połączenia żył, zaciski i zależności między elementami. Jeśli ktoś chce naprawdę zrozumieć rozdzielnicę trójfazową, powinien umieć korzystać z obu tych zapisów.
Przeczytaj również: Odpływ liniowy czy brodzik - Co wybrać, aby uniknąć błędów?
Równomierne obciążenie faz
Najważniejsza zasada brzmi prosto: nie wkładać wszystkich dużych odbiorników na jedną fazę. W domu robi to ogromną różnicę, bo dzięki temu przewody mniej się grzeją, zabezpieczenia pracują stabilniej, a instalacja nie wpada w niepotrzebne przeciążenia. Przykładowo obwody kuchni, łazienki, pompy ciepła i warsztatu warto rozłożyć tak, by żadna faza nie była „tą najcięższą”.
| Odbiornik | Jak zwykle go traktuję w projekcie | Po co to robię |
|---|---|---|
| Płyta indukcyjna | Często jako odbiornik trójfazowy | Niższy prąd na każdej fazie i większa stabilność pracy |
| Pompa ciepła | Zwykle z osobnym, dobrze opisanym obwodem | Komfort serwisu i lepsza współpraca z automatyką urządzenia |
| Ogrzewanie elektryczne | Rozdzielone na kilka torów | Uniknięcie przeciążenia jednej fazy |
| Gniazda techniczne | Wydzielone z typowych obwodów domowych | Łatwiejsza diagnostyka i mniejsze ryzyko awarii całego domu |
| Ładowarka EV | Najczęściej osobny obwód | Wysoka moc ładowania wymaga porządnego zapasu w instalacji |
W przypadku ogrzewania szczególnie dobrze widać sens takiego podziału. Odbiornik o mocy 9 kW zasilany trójfazowo pobiera około 13 A na fazę, a przy zasileniu jednofazowym byłoby to już prawie 39 A. Ta różnica ma znaczenie dla przewodów, zabezpieczeń i ogólnego komfortu pracy instalacji. I właśnie dlatego schemat powinien być układany pod realne obciążenia, a nie pod samą liczbę gniazdek.
Skoro wiadomo już, jak rozdzielić obwody, czas przyjrzeć się temu, co chroni całość przed skutkami zwarcia, przeciążenia i przepięć. To często najbardziej niedoceniana część projektu, a w praktyce właśnie ona robi różnicę między instalacją poprawną a instalacją odporną na codzienne problemy.

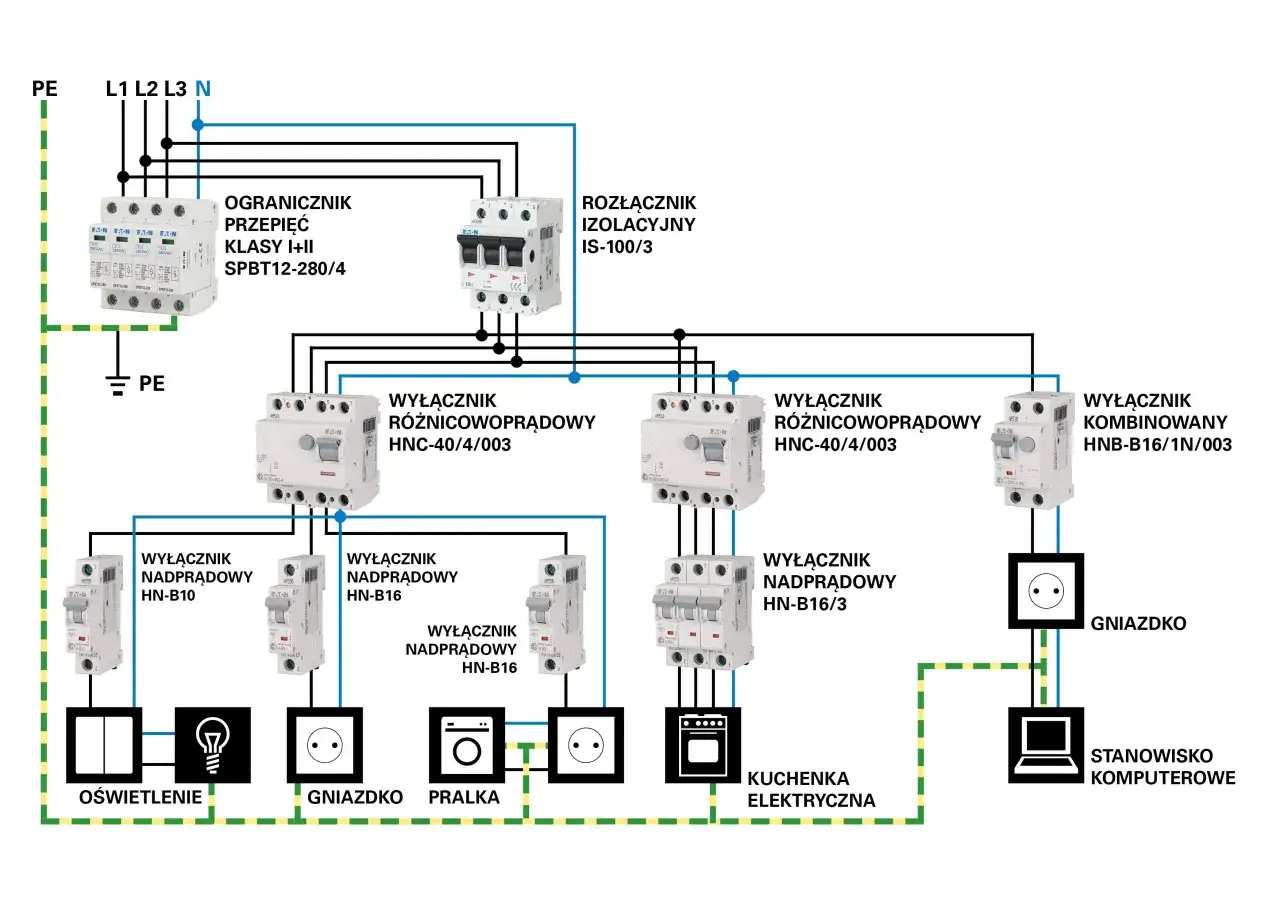

Jakie zabezpieczenia powinny znaleźć się w takim układzie

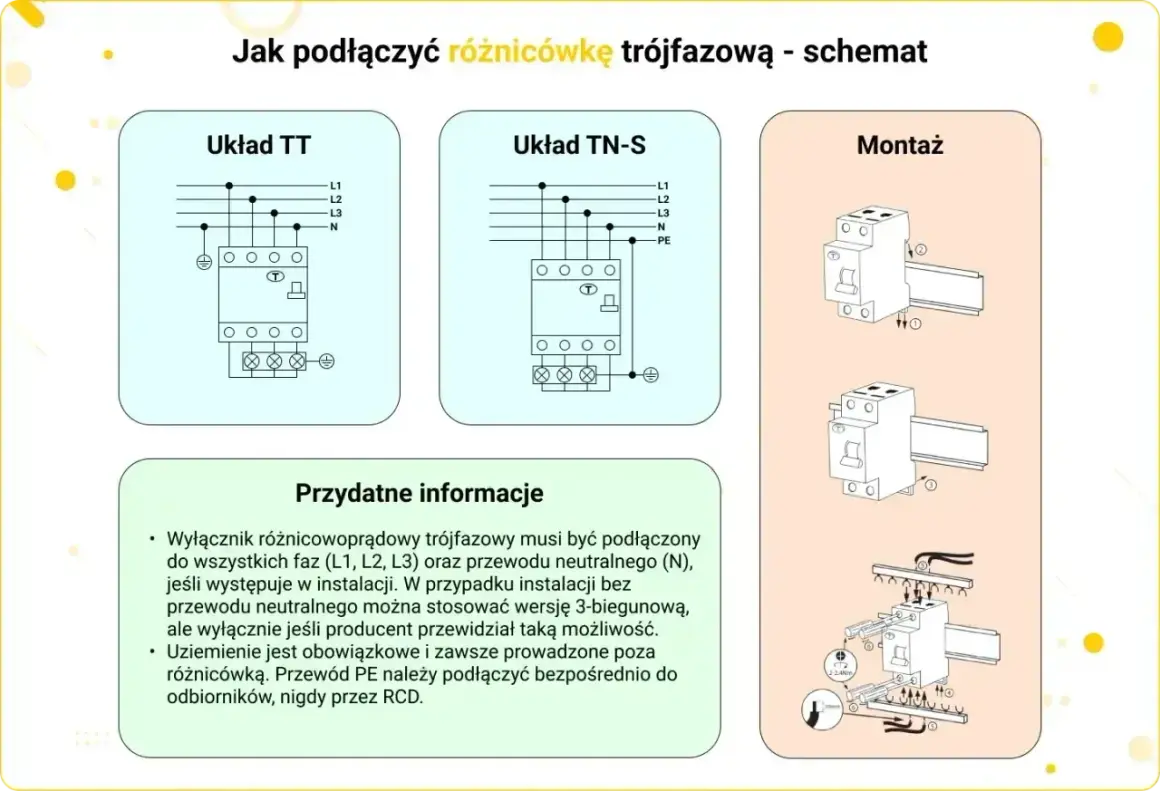

W dobrze zaprojektowanej rozdzielnicy trójfazowej nie może zabraknąć kilku podstawowych warstw ochrony. Najpierw jest element odłączający całe zasilanie, potem ochrona przeciwprzepięciowa, dalej wyłączniki różnicowoprądowe i nadprądowe dla konkretnych obwodów. W zależności od projektu można też stosować zabezpieczenia bardziej zintegrowane, na przykład RCBO, czyli urządzenia łączące funkcję różnicową i nadprądową w jednym module.
- Wyłącznik główny pozwala bezpiecznie odłączyć całą rozdzielnicę.
- Ogranicznik przepięć chroni elektronikę przed skutkami wyładowań i zakłóceń w sieci.
- Wyłącznik różnicowoprądowy reaguje na prąd upływu i wspiera ochronę przeciwporażeniową.
- Wyłączniki nadprądowe zabezpieczają przewody przed przeciążeniem i zwarciem.
- RCBO przydaje się tam, gdzie chcę, by awaria jednego obwodu nie wyłączała większej części domu.
Przy urządzeniach grzewczych i odbiornikach z elektroniką sterującą zawsze sprawdzam wymagania producenta. Pompy ciepła, falowniki, ładowarki samochodowe czy zaawansowane sterowniki mogą wymagać konkretnego typu ochrony różnicowoprądowej albo dodatkowych warunków montażu. To nie jest miejsce na zgadywanie, bo źle dobrane zabezpieczenie potrafi powodować niepotrzebne wyłączenia albo po prostu nie spełniać swojej roli.
Warto też pamiętać o jednym bardzo praktycznym szczególe: dobór zabezpieczeń ma sens tylko wtedy, gdy zgadza się z przekrojem przewodów, długością trasy i charakterem obciążenia. W instalacji domowej nie chodzi o to, żeby „dać mocniejszy bezpiecznik”, tylko o to, żeby całość była zgrana. Z tego właśnie wynikają najczęstsze błędy, które widuję najczęściej na etapie projektowania i remontu.
Najczęstsze błędy, które psują cały układ
Najwięcej problemów robią rzeczy pozornie drobne: źle rozdzielone fazy, brak opisu obwodów, zbyt mała rozdzielnica albo mieszanie przewodów ochronnych z neutralnymi. To są błędy, które nie zawsze od razu powodują awarię, ale później wychodzą przy pierwszym większym obciążeniu albo podczas serwisu. W instalacji trójfazowej takie niedopatrzenia potrafią się zemścić szybciej niż w prostym układzie jednofazowym.
- obciążenie niemal całego domu jedną fazą, mimo dostępnych trzech torów;
- łączenie N i PE w miejscu, w którym nie powinno już do tego dochodzić;
- brak logicznego opisu obwodów w rozdzielnicy;
- zostawienie zbyt małej rezerwy miejsca na przyszłe urządzenia;
- opieranie się wyłącznie na kolorach przewodów, bez sprawdzenia dokumentacji i pomiarów;
- dobieranie zabezpieczeń „na oko”, bez analizy obciążenia i trasy kablowej.
Jest jeszcze jedna pułapka, typowa dla domów modernizowanych etapami. Ktoś rozbudowuje instalację pod pompę ciepła albo płytę indukcyjną, ale nie uwzględnia, że reszta domu dalej pracuje na starej logice obwodów. Wtedy trójfazowe zasilanie istnieje tylko na papierze, a w praktyce nadal brakuje równowagi, porządku i zapasu mocy. Dlatego przy modernizacji wolę patrzeć szerzej niż tylko na jeden nowy obwód.
To naturalnie prowadzi do pytania, gdzie taki układ daje największą przewagę i kiedy naprawdę warto go zaplanować od razu, a nie dopiero po remoncie. Tu odpowiedź jest dość konkretna.
Gdzie trójfazowa instalacja daje realną przewagę
Najmocniej widać to w budynkach, które mają być gotowe na wyższe zużycie energii i większą elektryfikację. W praktyce chodzi o domy z pompą ciepła, ogrzewaniem podłogowym, kuchnią opartą na indukcji, ładowaniem samochodu elektrycznego i dodatkowymi odbiornikami technicznymi. W takich miejscach trójfazowe zasilanie nie jest luksusem, tylko rozsądnym zabezpieczeniem przyszłych potrzeb.
W budownictwie ekologicznym ta decyzja ma dodatkowy sens. Dom, który ma pracować energooszczędnie, często korzysta z urządzeń elektrycznych sterowanych automatyką, a te lubią stabilne, dobrze rozplanowane zasilanie. Trójfazowy układ ułatwia też integrację z instalacją fotowoltaiczną, magazynem energii czy systemem zarządzania zużyciem, bo pozwala lepiej rozłożyć pobór mocy w czasie.
| Sytuacja | Dlaczego 3 fazy pomagają | Na co uważać |
|---|---|---|
| Ogrzewanie elektryczne | Łatwiej rozłożyć dużą moc na kilka torów | Dobór zabezpieczeń i przekrojów musi być policzony pod realne obciążenie |
| Płyta indukcyjna | Niższy prąd na jedną fazę i lepsza stabilność pracy | Sprawdzenie sposobu podłączenia przewidzianego przez producenta |
| Pompa ciepła | Lepsza współpraca z większymi mocami i automatyką sterowania | Wymagania producenta dotyczące ochrony i zasilania |
| Ładowarka do auta | Wyższa moc ładowania i krótszy czas uzupełniania energii | Zapas mocy przyłączeniowej i porządny projekt rozdzielnicy |
| Warsztat lub pracownia | Łatwiejsze zasilenie narzędzi o dużej mocy | Poprawna kolejność faz przy urządzeniach z silnikami |
Nie twierdzę, że każdemu domu potrzebna jest pełna trójfazowa rozbudowa. Ale jeśli i tak planujesz większy pobór mocy, elektryczne ogrzewanie albo przyszłą modernizację pod nowe technologie, to taki układ zwykle szybciej się broni niż późniejsze przeróbki. I właśnie dlatego warto go zaplanować z wyprzedzeniem, zamiast ratować się prowizorką po zakończeniu remontu.
Co sprawdzić, zanim zlecisz wykonanie rozdzielnicy 3-fazowej
Przed zleceniem prac zawsze sprawdzam kilka rzeczy, bo one przesądzają o jakości całego projektu. Po pierwsze, trzeba znać układ sieci i sposób rozdziału przewodów w budynku. Po drugie, warto spisać wszystkie większe odbiorniki, które mają pracować dziś lub w perspektywie kilku lat. Po trzecie, rozdzielnica powinna mieć rezerwę miejsca, bo dom bez zapasu technicznego bardzo szybko robi się ciasny.
- jakie jest przyłącze i czy w budynku występuje przewód PEN, czy już osobne PE i N;
- jaką moc mają płyta, pompa ciepła, ogrzewanie i inne duże odbiorniki;
- czy rozdzielnica ma rezerwę na kolejne obwody;
- czy każdy obwód jest opisany i logicznie przypisany do fazy;
- czy przewidziano ochronę przeciwprzepięciową i odpowiednie różnicówki;
- czy po wykonaniu przewidziano pomiary i dokumentację powykonawczą.
Jeśli schemat ma służyć latami, nie projektuję go wyłącznie pod obecne gniazdka. Najlepsza instalacja to taka, która jest czytelna, bezpieczna i ma miejsce na przyszłe urządzenia, zwłaszcza w domu z ogrzewaniem elektrycznym i innymi energochłonnymi systemami. Taki zapas zwykle kosztuje mniej niż późniejsze poprawki, a daje dużo większy spokój na co dzień.
