W prostym obwodzie oświetleniowym najważniejsze są trzy rzeczy: odłączenie zasilania, poprawne rozpoznanie przewodu fazowego i pewne osadzenie żył w zaciskach. W tym tekście pokazuję, jak podejść do takiego montażu bez zgadywania, na co uważać przy zwykłym łączniku jednobiegunowym i kiedy lepiej zatrzymać się przed pierwszym podłączeniem. Dorzucam też praktyczne wskazówki dla starszych instalacji, bo właśnie tam najłatwiej o błąd.
Najważniejsze zasady przed podłączeniem włącznika
- W typowym łączniku z dwoma przewodami pracują tylko żyły fazowe: zasilająca i wychodząca na lampę.
- Neutralny zwykle nie trafia do samego włącznika, tylko zostaje w puszce albo przy oprawie.
- Przed dotknięciem przewodów trzeba wyłączyć obwód w rozdzielnicy i sprawdzić brak napięcia testerem.
- Zacisk wspólny bywa oznaczony jako L, COM albo strzałką; drugi zacisk to wyjście na lampę.
- Kolor izolacji pomaga, ale nie zastępuje pomiaru, zwłaszcza w starszych instalacjach.
- Jeśli mechanizm jest podświetlany albo inteligentny, może wymagać przewodu neutralnego i wtedy układ z dwoma żyłami nie wystarczy.
Co oznacza układ z dwoma przewodami
W praktyce taki montaż dotyczy zwykłego łącznika jednobiegunowego, czyli najprostszego włącznika światła. Do mechanizmu dochodzą wtedy dwa przewody robocze: jeden doprowadza fazę, a drugi przekazuje ją dalej do lampy po zamknięciu obwodu. To ważne rozróżnienie, bo wielu domowych majsterkowiczów myli ten układ z łącznikiem schodowym albo z osprzętem podświetlanym, a to już zupełnie inne rozwiązania.

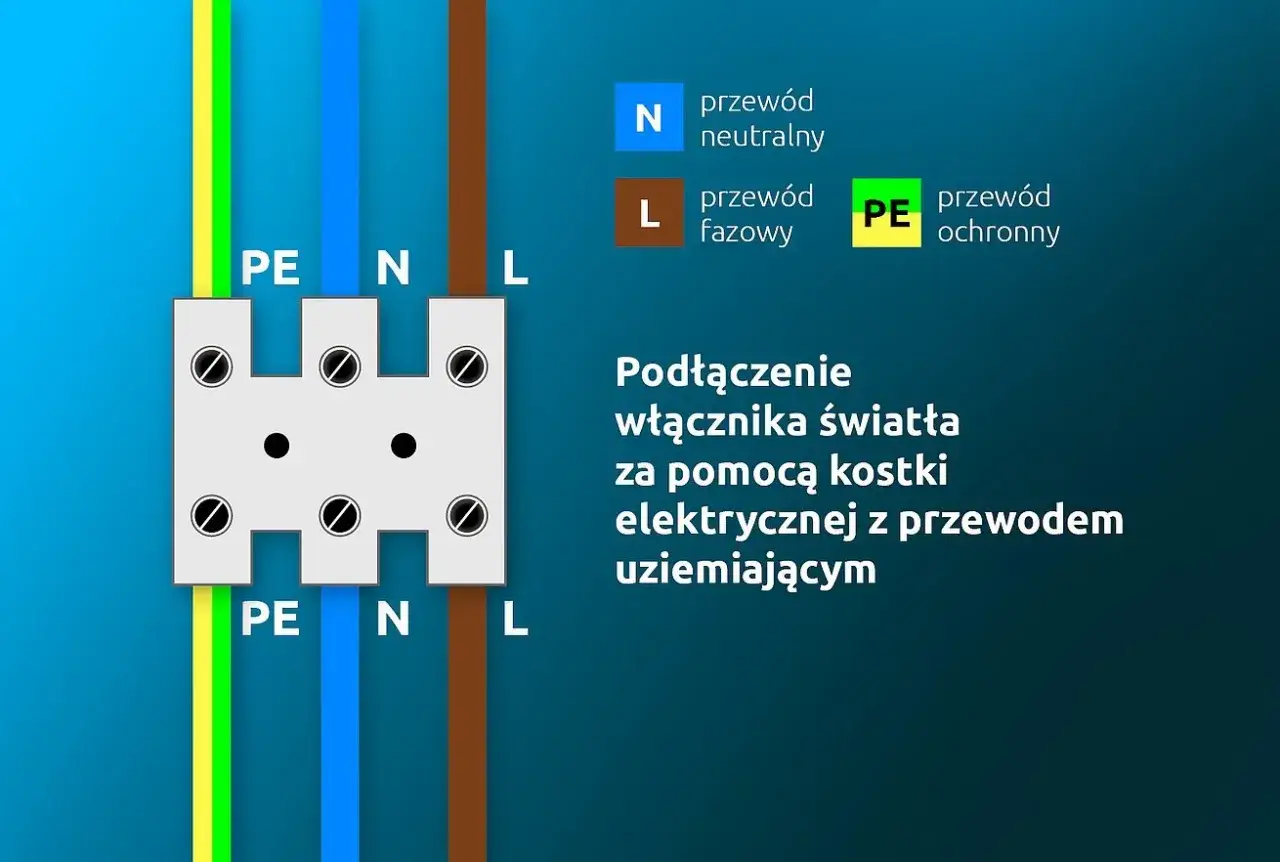

Ja zawsze tłumaczę to tak: włącznik nie „produkuje” prądu, tylko przerywa albo zamyka tor fazowy. W standardowej instalacji 230 V przewód neutralny nie powinien być prowadzony przez sam mechanizm, natomiast przewód ochronny może być obecny w puszce, ale nie służy do sterowania światłem. W starszych mieszkaniach bywa też tak, że kolory izolacji nie odpowiadają dzisiejszym standardom, więc bez pomiaru nie warto ufać samym barwom.
| Co widzisz w puszce | Co to zwykle oznacza | Jak to traktować |
|---|---|---|
| Dwa przewody robocze | Zasilanie i przewód do lampy | To najczęstszy układ dla prostego łącznika |
| Przewód niebieski | Najczęściej neutralny | Zwykle nie podłącza się go do zwykłego włącznika |
| Żółto-zielony | Ochronny PE | Nie służy do przełączania światła |
| Brak zgodności kolorów z logiką obwodu | Stara albo przerabiana instalacja | Potrzebny jest pomiar, nie domysł |
Jeśli po takim rozpoznaniu wszystko wskazuje na zwykły obwód jednobiegunowy, można przejść do przygotowania narzędzi i bezpiecznego montażu.
Co przygotować przed pracą
Przy prostym łączniku nie potrzebujesz rozbudowanego zestawu, ale kilka rzeczy jest obowiązkowych. Ja zacząłbym od dwubiegunowego testera napięcia albo multimetru, śrubokręta dopasowanego do zacisków, małej latarki i czegoś do oznaczenia przewodów, na przykład taśmy izolacyjnej. Warto też mieć złączki, jeśli po zdjęciu mechanizmu okaże się, że przewody wymagają uporządkowania w puszce.
- tester napięcia lub multimetr
- śrubokręt płaski i krzyżakowy
- latarka czołowa lub mała lampka
- taśma izolacyjna lub marker do oznaczania żył
- nowy łącznik z czytelnym oznaczeniem zacisków
Najpierw odłącz obwód w rozdzielnicy, a dopiero potem sprawdzaj brak napięcia. Nie wystarczy wyłączyć sam klawisz. W typowych domowych obwodach oświetleniowych pracujesz na 230 V, a więc na poziomie, którego nie wolno traktować lekko. Jeśli instalacja jest starsza, przewody są kruche, a izolacja popękana, lepiej od razu założyć, że potrzebna będzie większa ingerencja niż zwykła wymiana osprzętu.
Jeżeli planujesz nowy, podświetlany albo inteligentny mechanizm, sprawdź wcześniej, czy producent nie wymaga przewodu neutralnego. To częsty punkt, który psuje prosty plan modernizacji. Gdy podstawy są już jasne, można przejść do samego podłączenia.
Jak podłączyć włącznik światła krok po kroku
-
Wyłącz zasilanie i potwierdź brak napięcia. Zrób to testerem na wszystkich przewodach w puszce, nie tylko na jednym. Dla pewności sprawdź urządzenie na znanym źródle napięcia przed i po pomiarze, jeśli korzystasz z prostego próbnika.
-
Zdejmij stary mechanizm i obejrzyj przewody. Dobrą praktyką jest zrobienie zdjęcia przed demontażem. Nawet przy prostym układzie pomaga to wrócić do punktu wyjścia, jeśli coś wzbudzi wątpliwości.
-

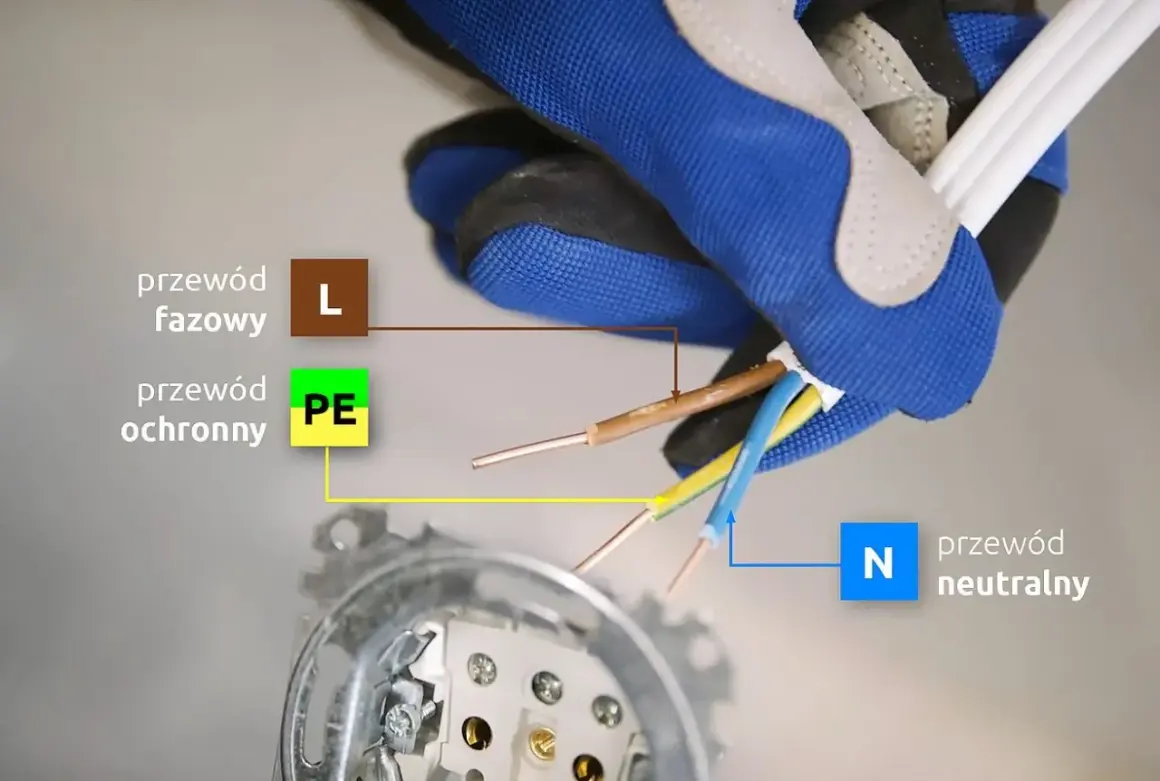

Rozpoznaj przewód zasilający i przewód prowadzący do lampy. W zwykłym łączniku jeden z nich jest wejściem fazy, drugi wyjściem na odbiornik. Jeśli nie masz pewności, nie zgaduj po kolorze. W starszych instalacjach barwy bywają mylące, a w remontowanych lokalach zdarzają się zmiany wykonane bez konsekwentnego oznaczenia.
-
Podłącz przewód fazowy do zacisku wspólnego. Szukaj oznaczenia L, COM albo symbolu wejścia. Drugi przewód wpinaj w zacisk wyjściowy, często oznaczony strzałką lub cyfrą 1. Jeśli mechanizm ma więcej otworów niż dwa, nie oznacza to automatycznie, że potrzebujesz więcej żył; czasem to tylko wygodniejsze rozwiązanie dla jednego zacisku.
-
Dokręć zaciski i sprawdź długość odizolowania. Zwykle wystarcza około 8-10 mm, ale najlepiej trzymać się instrukcji konkretnego osprzętu. Miedź nie powinna wystawać poza zacisk, bo zwiększa to ryzyko zwarcia przy montażu ramki.
-
Osadź mechanizm w puszce i przetestuj działanie. Po włączeniu zasilania sprawdź, czy światło reaguje od razu, bez migotania i bez grzania się klawisza. Jeśli wszystko działa stabilnie, dopiero wtedy domykaj ramkę i porządkuj miejsce pracy.
W takich pracach najwięcej problemów bierze się nie z samego schematu, ale z pośpiechu przy pierwszym kroku. Dlatego po podłączeniu warto jeszcze raz spokojnie przejrzeć cały układ i dopiero potem przejść do kontroli błędów, które pojawiają się najczęściej.
Najczęstsze błędy, które psują taki montaż
Z mojego doświadczenia największe szkody robią rzeczy banalne: niedokręcony przewód, pomylenie zacisku wejściowego z wyjściowym albo zbyt duże zaufanie do koloru izolacji. To nie są akademickie pomyłki. To są dokładnie te detale, przez które światło działa raz, a potem gaśnie, bezpiecznik wybija albo mechanizm zaczyna się nagrzewać.
| Błąd | Co zwykle się dzieje | Co zrobić |
|---|---|---|
| Brak wyłączenia obwodu w rozdzielnicy | Ryzyko porażenia i uszkodzenia osprzętu | Przerwij pracę i najpierw odetnij zasilanie |
| Pomylenie zacisku wspólnego z wyjściowym | Światło nie działa prawidłowo albo wcale | Sprawdź oznaczenia L, COM lub strzałkę |
| Luz na śrubie zacisku | Grzanie, trzaski, czasem iskrzenie | Dokręć połączenie i skróć źle przygotowaną żyłę |
| Oparcie się wyłącznie na kolorach przewodów | Możliwa błędna identyfikacja żył | Wykonaj pomiar testerem |
| Podłączenie niewłaściwego osprzętu | Brak funkcji, np. przy modelu wymagającym neutralnego | Sprawdź, czy dany łącznik pasuje do układu z dwoma przewodami |
Jeśli po włączeniu zasilania bezpiecznik natychmiast wybija albo klawisz robi się ciepły już po kilku minutach, nie szukałbym problemu na siłę. To zwykle znak, że coś w identyfikacji przewodów albo w zaciskach jest nie tak. Następny krok to krótka, rzeczowa kontrola działania.
Jak sprawdzić, czy wszystko działa bezpiecznie
Po montażu nie ograniczam się do jednego kliknięcia. Włączam i wyłączam światło kilka razy, obserwuję, czy reakcja jest natychmiastowa, czy klawisz nie wydaje dźwięków i czy nie czuć nagrzewania przy ramce. Dla zwykłego łącznika to wystarcza, ale tylko wtedy, gdy wcześniej było pewne odłączenie zasilania i poprawne osadzenie przewodów.
- światło zapala się i gaśnie za każdym razem bez opóźnienia
- klawisz i ramka pozostają chłodne
- nie słychać trzasków ani brzęczenia
- bezpiecznik lub wyłącznik nadprądowy nie reaguje
- po zamontowaniu nie ma luźnych elementów w puszce
Jeżeli coś budzi wątpliwości, najpierw wyłącz obwód i wróć do pomiaru, a nie do „poprawiania na czuja”. W praktyce najwięcej oszczędza nie odwaga, tylko cierpliwość. Jeśli masz do czynienia z aluminium, nadpaloną izolacją albo starym osprzętem bez czytelnych oznaczeń, bezpieczniej jest zatrzymać się na tym etapie i wezwać elektryka.
Warto też pamiętać o jednej rzeczy, którą wielu pomija: jeśli to ma być łącznik podświetlany, elektroniczny albo sterowany zdalnie, sam układ dwóch przewodów może być niewystarczający. Takie urządzenia często wymagają neutralnego albo konkretnego typu obciążenia, więc nie każdy „ładniejszy” zamiennik zadziała od razu. To prowadzi do ostatniej, bardzo praktycznej kwestii: co zrobić, żeby taki punkt był sensowny nie tylko dziś, ale też przy kolejnej modernizacji.
Co warto zapamiętać przed założeniem ramki
Jeśli miałbym zostawić jedną, najważniejszą myśl, to byłaby ona prosta: w takim układzie liczy się bezpieczna identyfikacja przewodów, a nie sam schemat na pamięć. Dwa przewody w puszce oznaczają zwykle prosty łącznik jednobiegunowy, ale dopiero pomiar mówi, który z nich jest zasilaniem, a który idzie do lampy.
Przy okazji remontu warto myśleć szerzej niż tylko o samym włączniku. Dobrze dobrany, trwały mechanizm z czytelnymi zaciskami daje mniej problemów, a wymiana samego wkładu zamiast całej ramki ogranicza ilość odpadów i ułatwia późniejsze naprawy. W praktyce najbardziej opłaca się osprzęt prosty, solidny i zgodny z typem instalacji, którą naprawdę masz w ścianie, a nie z katalogowym ideałem.
Jeśli po sprawdzeniu nadal masz wątpliwość, czy to na pewno zwykły obwód z dwoma przewodami, lepiej zatrzymać się przed montażem niż poprawiać skutki błędu po fakcie.
