Obie lampy można zasilić z jednego przewodu, ale tylko wtedy, gdy zrobisz to w układzie równoległym i poprawnie rozdzielisz żyły. W praktyce, gdy mowa o tym, jak podłączyć dwie lampy do jednego kabla, chodzi o bezpieczne rozgałęzienie fazy, neutralnego i przewodu ochronnego oraz o wybór takiej metody montażu, która nie rozpadnie się po kilku miesiącach. Poniżej pokazuję, co sprawdzić przed pracą, jak wygląda sam montaż i kiedy zwykły włącznik przestaje wystarczać.
Trzy rzeczy decydują o tym, czy montaż będzie bezpieczny
- W typowej instalacji 230 V lampy łączy się równolegle, a nie szeregowo.
- Przed pracą trzeba odciąć zasilanie i sprawdzić brak napięcia miernikiem lub próbnikiem.
- Kolory przewodów pomagają, ale w starszych instalacjach nie wolno opierać się wyłącznie na barwach izolacji.
- Najwygodniej wykonać rozgałęzienie w puszce lub w miejscu przewidzianym przez producenta oprawy.
- Jeśli lampy mają świecić osobno, potrzebny jest inny układ sterowania niż jeden zwykły włącznik.
Najpierw ustal, czy lampy mają świecić razem, czy osobno
Jeżeli obie oprawy mają działać jednym klawiszem, sprawa jest prosta. Jeżeli chcesz sterować nimi niezależnie, już na starcie trzeba przewidzieć dodatkowy tor sterowania albo inny osprzęt. Ja w takiej sytuacji zawsze zaczynam od jednego pytania: czy klient chce tylko dołożyć drugą lampę, czy faktycznie potrzebuje dwóch oddzielnych stref światła.
W domowej instalacji 230 V standardem jest połączenie równoległe. Każda lampa dostaje pełne napięcie, więc świeci normalnie i nie wpływa na pracę drugiej. Połączenie szeregowe w takim układzie zwykle jest błędem, bo powoduje nierówną pracę opraw, a czasem ich całkowite gaśnięcie po awarii jednej z nich.
| Układ | Jak działa | Kiedy ma sens | Minus |
|---|---|---|---|
| Równoległy | Każda lampa dostaje to samo napięcie zasilania | Typowe oświetlenie domowe, jedno włączenie dla dwóch opraw | Wymaga poprawnego rozgałęzienia przewodów |
| Szeregowy | Napięcie rozkłada się na kolejne oprawy | Specjalne układy niskonapięciowe lub rozwiązania producenta | Nierówna jasność, większa podatność na awarie |
Jeśli lampy pracują na 12 lub 24 V, zasada może wyglądać podobnie, ale dochodzi polaryzacja i wymagania zasilacza. Dlatego zanim cokolwiek podłączę, sprawdzam tabliczkę znamionową oprawy i typ sterownika. To dobry moment, żeby przejść od teorii do tego, co rzeczywiście masz w ścianie.
Zanim zaczniesz, sprawdź przewody i zasilanie
Tu nie ma miejsca na zgadywanie. Przed jakimkolwiek podłączeniem wyłączam odpowiedni bezpiecznik w rozdzielnicy i potwierdzam brak napięcia dwubiegunowym próbnikiem albo miernikiem. Sam włącznik na ścianie nie wystarcza, bo nie odcina całego obwodu.
| Co sprawdzam | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Zasilanie | Czy obwód jest rzeczywiście odłączony i bez napięcia | To podstawowy warunek bezpiecznej pracy |
| Kolory żył | L, N i PE zgodne z aktualnym oznaczeniem albo potwierdzone pomiarem | W starszych instalacjach barwy potrafią być mylące |
| Rodzaj opraw | Czy to 230 V, czy układ niskonapięciowy 12/24 V | Inny jest sposób połączenia, a czasem także polaryzacja |
| Miejsce połączenia | Puszka, wnętrze oprawy albo miejsce przewidziane przez producenta | Połączenie musi być dostępne i zabezpieczone |
| Obciążenie obwodu | Suma mocy opraw i dopuszczalność osprzętu sterującego | Przy wielu lampach i modułach sterujących ma to realne znaczenie |
W nowych instalacjach faza to zwykle brązowy, czarny albo szary przewód, neutralny jest niebieski, a ochronny żółto-zielony. W starszych mieszkaniach nie ufam jednak samemu kolorowi, bo instalacje bywały wykonywane w innych standardach. Jeśli coś nie zgadza się z pomiarem, nie poprawiam tego „na oko”.
Jeżeli lampy mają trafić do łazienki, garażu albo na elewację, sprawdzam też stopień ochrony IP i to, czy producent dopuszcza taki montaż. W wilgotnych strefach samo podłączenie elektryczne nie wystarczy, bo liczy się jeszcze odporność całej oprawy i puszki. Gdy to mam potwierdzone, przechodzę do właściwego łączenia.
Tak łączę obie oprawy krok po kroku
- Wyłączam zasilanie odpowiedniego obwodu i ponownie sprawdzam brak napięcia.
- Porządkuję przewody tak, aby dało się wygodnie rozdzielić fazę, neutralny i ochronny w jednym punkcie.

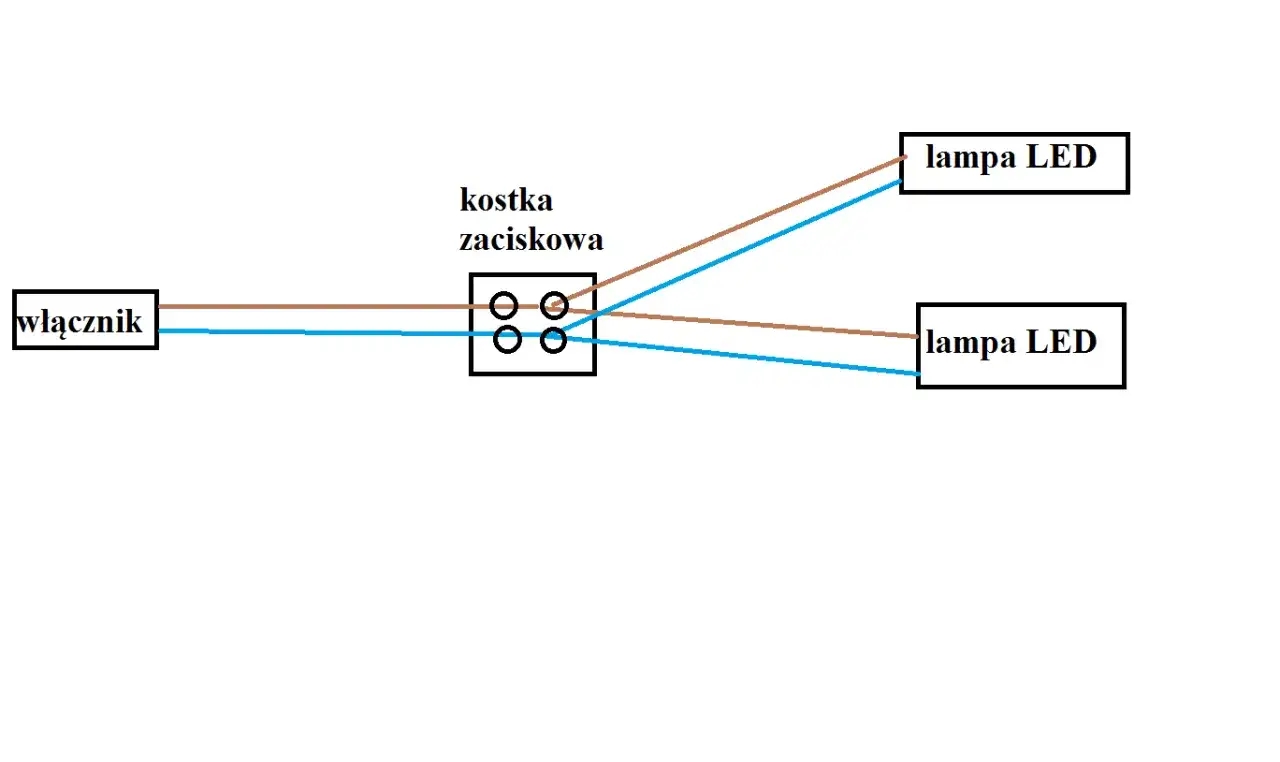

- Przewód fazowy L, który wychodzi z włącznika, rozgałęziam na dwa odgałęzienia prowadzące do obu lamp.
- Neutralny N łączę wspólnie z obiema oprawami.
- Przewód ochronny PE prowadzę do zacisku ochronnego każdej lampy, jeśli oprawa go wymaga.

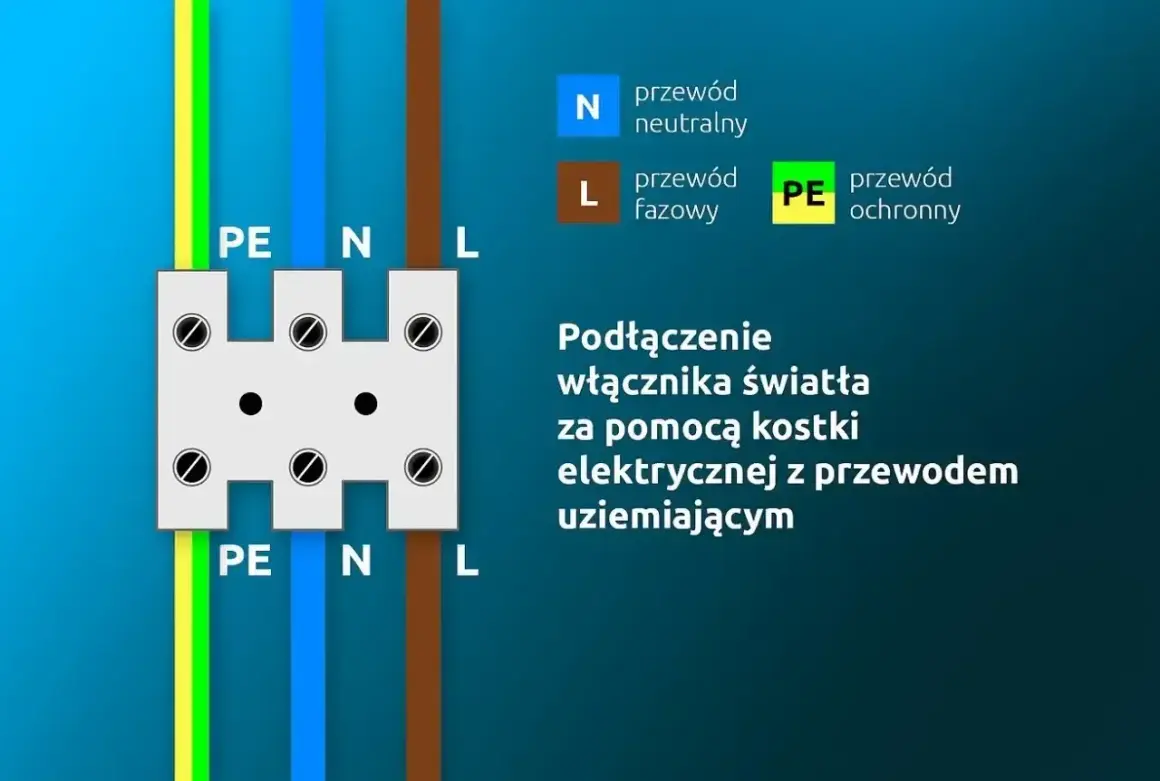

- Połączenia wykonuję złączkami sprężynowymi albo śrubowymi, a nie prowizorycznie skręconymi żyłami.
- Całość zamykam w puszce lub w przestrzeni przewidzianej przez producenta, po czym uruchamiam zasilanie i sprawdzam działanie obu lamp.
Ja wolę złączki sprężynowe, bo przy dwóch oprawach i kilku żyłach łatwiej utrzymać porządek niż przy skręcaniu przewodów „na szybko”. Jeśli lampa jest niskonapięciowa, nie przenoszę tej samej logiki bez zastanowienia, bo tam dochodzi jeszcze polaryzacja plus/minus i wymagania zasilacza. Przy większej liczbie opraw zasada pozostaje ta sama, rośnie tylko liczba odgałęzień.
Najczęstsze błędy, które psują taki montaż
- Łączenie szeregowe zamiast równoległego. W instalacji 230 V to najkrótsza droga do nierównej pracy lamp albo ich gaśnięcia.
- Zgadywanie po kolorach w starej instalacji. W starszych mieszkaniach barwy potrafią odbiegać od dzisiejszej normy.
- Pomijanie przewodu ochronnego. Jeśli oprawa ma metalową obudowę i zacisk PE, przewód ochronny musi być podłączony.
- Skręcanie żył i owijanie ich taśmą. To rozwiązanie prowizoryczne; lepiej użyć złączek dobranych do przekroju i liczby przewodów.
- Upychanie połączeń bez puszki. Rozgałęzienie powinno mieć miejsce, które da się później otworzyć i skontrolować.
- Mieszanie 230 V z niskim napięciem. Oprawy 12/24 V wymagają osobnego podejścia i trzymania się instrukcji producenta.
- Ignorowanie obciążenia. Przy kilku oprawach suma mocy i dopuszczalność osprzętu sterującego mają znaczenie, zwłaszcza przy ściemniaczach i modułach smart.
Najczęściej problem nie zaczyna się od samej lampy, tylko od pośpiechu i zbyt dużego zaufania do „oczywistych” kolorów przewodów. Jeśli coś nie zgadza się z dokumentacją albo z tym, co pokazuje miernik, zatrzymuję się właśnie na tym etapie. To proste ograniczenie, ale oszczędza najwięcej nerwów.
Kiedy jeden włącznik wystarczy, a kiedy trzeba zmienić sterowanie
Jeżeli obie lampy mają świecić razem, zwykły włącznik wystarczy. Jeśli mają działać niezależnie, trzeba przewidzieć drugi tor sterowania, a to zmienia układ całej instalacji. W praktyce najważniejsze jest to, co już masz w ścianie i ile przewodów można jeszcze wykorzystać bez kucia.
| Scenariusz | Co wybieram | Co trzeba przewidzieć | Ograniczenie |
|---|---|---|---|
| Obie lampy razem | Jeden zwykły włącznik i wspólne rozgałęzienie | Poprawne połączenie L, N i PE | Brak niezależnego sterowania |
| Każda lampa osobno | Włącznik podwójny albo osobne kanały sterujące | Dodatkowy przewód sterujący lub osobna trasa kablowa | Trzeba mieć odpowiednią instalację w ścianie |
| Bez kucia ścian | Moduł przekaźnikowy lub system smart | Miejsce w puszce i zgodność z obciążeniem | Więcej elektroniki i potencjalnych punktów awarii |
Jeśli na etapie remontu możesz dołożyć dodatkową żyłę, zrób to od razu. To zwykle najtańszy moment, żeby zostawić sobie elastyczność na przyszłość. Gdy instalacja jest już zamknięta, każdy późniejszy podział światła kosztuje więcej czasu, pieniędzy i ingerencji w wykończenie.
Co jeszcze sprawdzam, zanim zamknę puszkę
- czy wszystkie żyły siedzą pewnie w złączkach i nie wystają gołe końcówki;
- czy w puszce został zapas miejsca na ewentualny serwis;
- czy obie lampy świecą równomiernie i bez migotania;
- czy po kilkunastu minutach pracy obudowy i złączki nie robią się nienaturalnie ciepłe;
- czy w strefie wilgotnej użyto opraw i osprzętu o właściwym stopniu IP;
- czy obwód jest czytelnie opisany w rozdzielnicy, żebym po czasie nie musiał zgadywać, co za co odpowiada.
Jeśli montaż ma działać latami, największą różnicę robi nie sama liczba lamp, tylko porządek w połączeniach, właściwe złączki i dobór opraw do warunków pracy. Przy dobrze zaplanowanej instalacji dwie lampy z jednego źródła mogą działać równie pewnie jak jedna, a przy okazji łatwo przejść na oszczędne LED-y i ograniczyć liczbę późniejszych przeróbek.
