Kolory żył, skróty na schematach i oznaczenia na powłoce kabla potrafią powiedzieć o instalacji więcej niż długi opis. W praktyce to one pomagają odróżnić przewód ochronny od neutralnego, rozpoznać fazy i bezpiecznie pracować przy modernizacji ogrzewania, rozdzielnic i osprzętu. W tym tekście rozkładam temat na proste reguły, wyjątki i kilka sytuacji, w których kolor przestaje wystarczać.
Najważniejsze reguły odczytu opierają się na kolorze, symbolu i kontekście obwodu
- Zielono-żółty oznacza przewód ochronny PE, a jasnoniebieski najczęściej przewód neutralny N.
- Brązowy, czarny i szary to standardowy zestaw dla żył fazowych w nowych instalacjach.
- PEN łączy funkcję ochronną i neutralną, dlatego ma osobne zasady znakowania i nie wolno go traktować jak zwykłego N.
- Na kablu warto czytać też zapis typu 3x1,5 albo H05VV-F, bo mówi o liczbie żył, przekroju i przeznaczeniu przewodu.
- W starszych instalacjach sam kolor nie wystarcza, bo po remontach i przeróbkach oznaczenia bywają niespójne.
Jak działają kolory żył w instalacji
W dobrze wykonanej instalacji kolor nie jest ozdobą, tylko szybkim komunikatem o funkcji żyły. Według Polskiego Komitetu Normalizacyjnego aktualna norma PN-EN IEC 60445:2022-04 porządkuje identyfikację zacisków i przewodów, a PN-HD 308 S2:2007 opisuje sposoby oznaczania żył w kablach i przewodach. Ja zwykle zaczynam od koloru, ale nie kończę na kolorze, bo w remontowanych budynkach barwy mogły zostać zmienione, uzupełnione albo po prostu źle użyte.

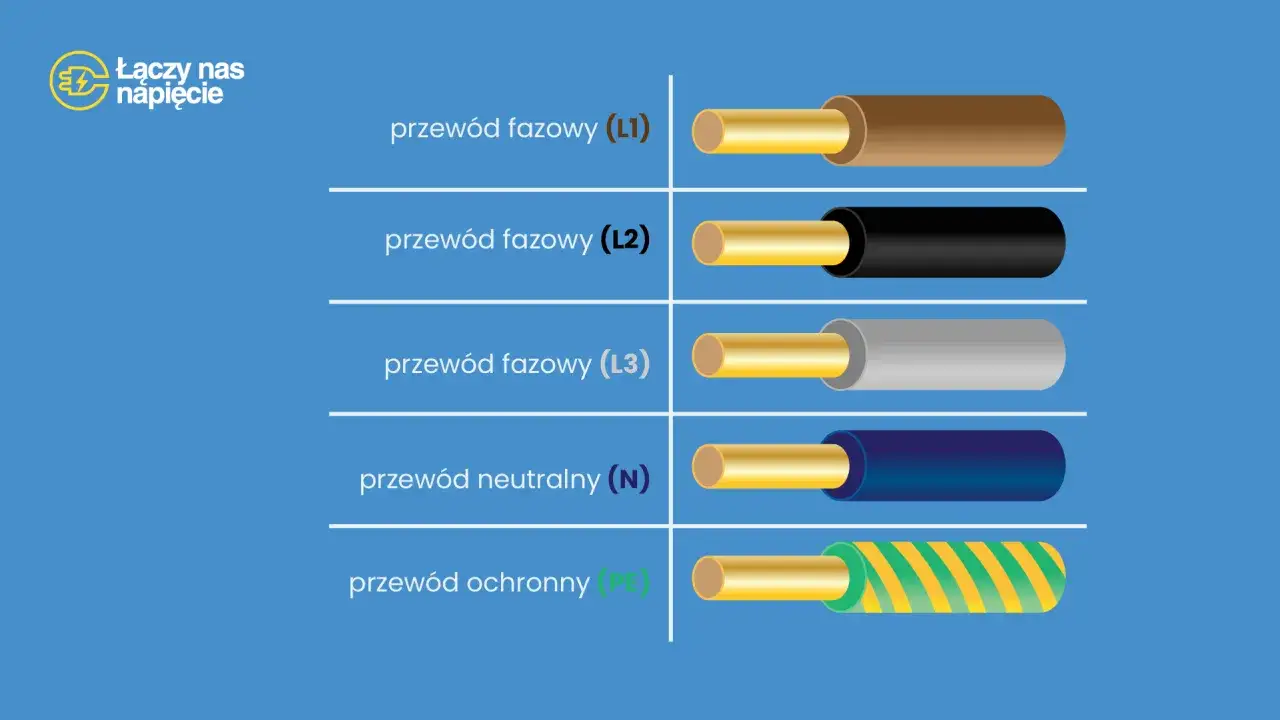

| Kolor lub oznaczenie | Najczęstsza funkcja | Co to znaczy w praktyce |
|---|---|---|
| Zielono-żółty | PE | Przewód ochronny, używany do ochrony przeciwporażeniowej i połączeń ochronnych. |
| Jasnoniebieski | N | Przewód neutralny, czyli ten, który domyka obwód w instalacjach AC. |
| Brązowy, czarny, szary | L1, L2, L3 | Żyły fazowe w instalacjach trójfazowych i jednofazowych. |
| Zielono-żółty z niebieskimi końcami lub niebieski z zielono-żółtymi końcami | PEN | Przewód ochronno-neutralny, spotykany w wybranych układach i wymagający osobnej ostrożności. |
| Inne barwy | Obwody sterowania, sygnałowe, starsze układy | Same w sobie nie przesądzają funkcji, więc trzeba sprawdzić dokumentację lub pomiary. |
Najważniejsza zasada jest prosta: kolor mówi o funkcji, a nie o materiale żyły. Dlatego przy przeróbkach starszych obwodów traktuję barwę jako wskazówkę, nie dowód. Z tego właśnie powodu warto przejść płynnie od kolorów do liter i skrótów, które na schemacie mówią jeszcze więcej.
Jak czytać oznaczenia przewodów elektrycznych bez zgadywania
Na schematach i przy zaciskach spotykam litery, które porządkują instalację tak samo dobrze jak kolory. L oznacza żyłę fazową, N żyłę neutralną, PE przewód ochronny, a PEN przewód łączący funkcję ochronną i neutralną. W obwodach trójfazowych pojawiają się jeszcze L1, L2 i L3, czyli trzy fazy o tej samej roli, ale innym potencjale. W układach prądu stałego spotyka się z kolei symbole + i -, jednak tam zawsze sprawdzam dokumentację urządzenia, bo sama barwa przewodu bywa tylko konwencją producenta.
| Symbol | Znaczenie | Na co patrzę w praktyce |
|---|---|---|
| L | Przewód fazowy | Przenosi napięcie robocze, więc jest przewodem czynnym. |
| L1, L2, L3 | Trzy fazy | Rozpoznaję je w instalacjach trójfazowych, na przykład przy kuchniach, pompach ciepła i niektórych grzałkach. |
| N | Przewód neutralny | Domyka obwód, ale nie wolno go mylić z ochronnym. |
| PE | Przewód ochronny | Łączy obudowy i elementy przewodzące z ochroną przeciwporażeniową. |
| PEN | Przewód ochronno-neutralny | Ma podwójną funkcję, dlatego wymaga ścisłego trzymania się zasad montażu i znakowania. |
| + / - | Bieguny w układach DC | Nie zakładam ich po kolorze, tylko po opisie układu i urządzenia. |
Warto zapamiętać jedno ostrzeżenie: przewód PEN nie jest zwykłym neutralnym. W instalacjach stałych stosuje się go tylko w określonych układach, a jego przekrój musi być odpowiednio duży, zwykle co najmniej 10 mm² Cu albo 16 mm² Al. Jeśli ta reguła nie jest spełniona, modernizacja wymaga osobnej oceny, a nie prostego przełożenia żył. Z takiego poziomu szczegółu łatwo przejść do samego kabla, bo tam zapis mówi już nie tylko o funkcji, ale też o budowie.
Co mówią oznaczenia na kablu i powłoce
Na przewodzie spotykam też zapisy, które na pierwszy rzut oka wyglądają jak szyfr. W rzeczywistości to skrócony opis budowy kabla: liczby mówią o liczbie żył i przekroju, litery o rodzaju izolacji i elastyczności, a zapis napięcia o zakresie pracy. To ważne, bo w instalacjach grzewczych i sterujących łatwo pomylić przewód zasilający z przewodem do automatyki, jeśli patrzy się tylko na zewnętrzną powłokę.
| Zapis | Co zwykle oznacza | Jak to odczytuję |
|---|---|---|
| 3x1,5 mm² | Trzy żyły o przekroju 1,5 mm² każda | Częsty zapis dla obwodów jednofazowych, na przykład oświetleniowych. |
| 5x2,5 mm² | Pięć żył o przekroju 2,5 mm² | Typowy zapis dla obwodów trójfazowych albo instalacji z dodatkowym przewodem ochronnym. |
| H05VV-F | Przewód giętki o izolacji i powłoce PVC | Wskazuje przewód do zastosowań ruchomych lub przyłączeniowych, a nie typowy kabel do układania na stałe. |
| 300/500 V lub 450/750 V | Napięcie znamionowe przewodu | Sprawdzam, czy przewód pasuje do warunków pracy i nie jest dobrany „na styk”. |
Jeżeli w opisie widzę liczbę żył, od razu sprawdzam też, czy jest wśród nich żyła ochronna. W praktyce 3-żyłowy przewód w obwodzie jednofazowym zwykle oznacza L, N i PE, ale ja i tak wracam do dokumentacji, bo sam zapis nie zawsze mówi wszystko o faktycznym zastosowaniu. To prowadzi do najważniejszej praktycznej uwagi, czyli momentów, w których sam kolor przestaje wystarczać.
Kiedy kolor przestaje wystarczać
W nowych, dobrze opisanych instalacjach kolor zwykle wystarczy do szybkiej orientacji. Kłopot zaczyna się w remontowanych domach, gdzie ktoś kiedyś zmienił osprzęt, dołożył czujnik, połączył obwód grzewczy z automatyką albo użył taśmy izolacyjnej zamiast pełnego oznaczenia. W takich miejscach nie ufam samemu odcieniowi, tylko sprawdzam całe połączenie.
- stare układy TN-C, w których spotyka się przewód PEN zamiast osobnych PE i N,
- puszki po remontach, gdzie żyły zostały przedłużone w różnych kolorach,
- obwody sterowania ogrzewaniem, pompą ciepła lub siłownikami, gdzie pojawiają się przewody pomocnicze,
- instalacje DC i fotowoltaiczne, gdzie biegunowość trzeba czytać z opisu urządzenia, a nie z przyzwyczajenia,
- miejsca, w których kolor został nadany później przez oznacznik, a nie fabrycznie.
To właśnie tutaj najczęściej popełnia się błąd: ktoś widzi niebieską żyłę i zakłada, że na pewno jest neutralna. Ja tego założenia nie robię, bo w praktyce naprawa po takiej pomyłce bywa droższa niż chwila weryfikacji miernikiem i dokumentacją. Następny krok to już nie teoria kolorów, lecz to, jak te reguły działają w ogrzewaniu i nowoczesnym domu.
Dlaczego te oznaczenia mają znaczenie w ogrzewaniu i nowoczesnym domu
W instalacjach grzewczych przewody pracują nie tylko przy zasilaniu, ale też przy sterowaniu: termostatach, pompach obiegowych, siłownikach, zaworach, czujnikach temperatury i automatyce strefowej. Tam czytelne oznaczenia skracają serwis, ułatwiają rozbudowę i ograniczają ryzyko pomylenia obwodu zasilającego z przewodem sterującym. W domu energooszczędnym, gdzie dochodzi rekuperacja, pompa ciepła, magazyn energii czy podłogówka, ten porządek naprawdę robi różnicę.
| Element instalacji | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Pompa ciepła | Zasilanie, sterowanie, zaciski opisane przez producenta | To urządzenie łączy obwody mocy i automatyki, więc pomyłka jest kosztowna. |
| Ogrzewanie podłogowe | Obwody grzejne, czujniki i termostaty | Łatwiej utrzymać porządek w rozdzielni i szybciej znaleźć usterkę. |
| Siłowniki i zawory | Przewody sterujące, polaryzację i opis kanałów | Tu często pracują cienkie żyły, które łatwo pomylić przy naprawie. |
| Rozdzielnica | PE, N, L i ewentualny PEN | Jasny podział skraca czas serwisu i zmniejsza ryzyko błędu. |
W domu ekologicznym dobrze opisana instalacja ma jeszcze jedną zaletę, o której rzadko się mówi: łatwiej ją utrzymać i rozbudować zamiast wymieniać. To oznacza mniej niepotrzebnych prac, mniej odpadów i dłuższe życie całego systemu. A skoro o trwałości mowa, warto domknąć temat listą błędów, które widzę najczęściej przy modernizacjach.
Co sprawdzam przed zamknięciem puszki i uruchomieniem obwodu
- Porównuję kolor żyły z opisem na schemacie i z dokumentacją urządzenia.
- Sprawdzam, czy niebieski rzeczywiście pełni funkcję N, a zielono-żółty jest użyty wyłącznie jako PE lub odpowiednio oznaczony PEN.
- Oglądam końcówki przewodów, bo po miejscowym oznaczaniu taśmą to właśnie tam najczęściej wychodzi prawda o obwodzie.
- Nie zakładam, że stary czerwony, biały albo czarny ma dziś tę samą rolę co w nowej instalacji.
- Przy ogrzewaniu, automatyce i przewodzie PEN wolę mieć potwierdzenie z pomiaru niż opierać się na samym kolorze.
Jeżeli kolory, skróty albo pomiary nie składają się w spójny obraz, przerywam pracę i weryfikuję układ z elektrykiem. Przy przewodach ochronnych, PEN i obwodach ogrzewania to po prostu najsensowniejszy sposób, żeby uniknąć kosztownej pomyłki i zostawić instalację czytelną także za kilka lat.
