Piec rakietowy - schemat budowy i najczęstsze błędy

Schemat budowy pieca rakietowego wygląda prosto tylko na pierwszy rzut oka. W praktyce decydują trzy rzeczy: droga powietrza, temperatura w komorze spalania i sprawne odprowadzanie spalin. Poniżej rozkładam konstrukcję na części, pokazuję zasadę działania, podpowiadam jakie materiały i proporcje mają sens oraz wskazuję błędy, które najczęściej psują efekt już na etapie pierwszego palenia.

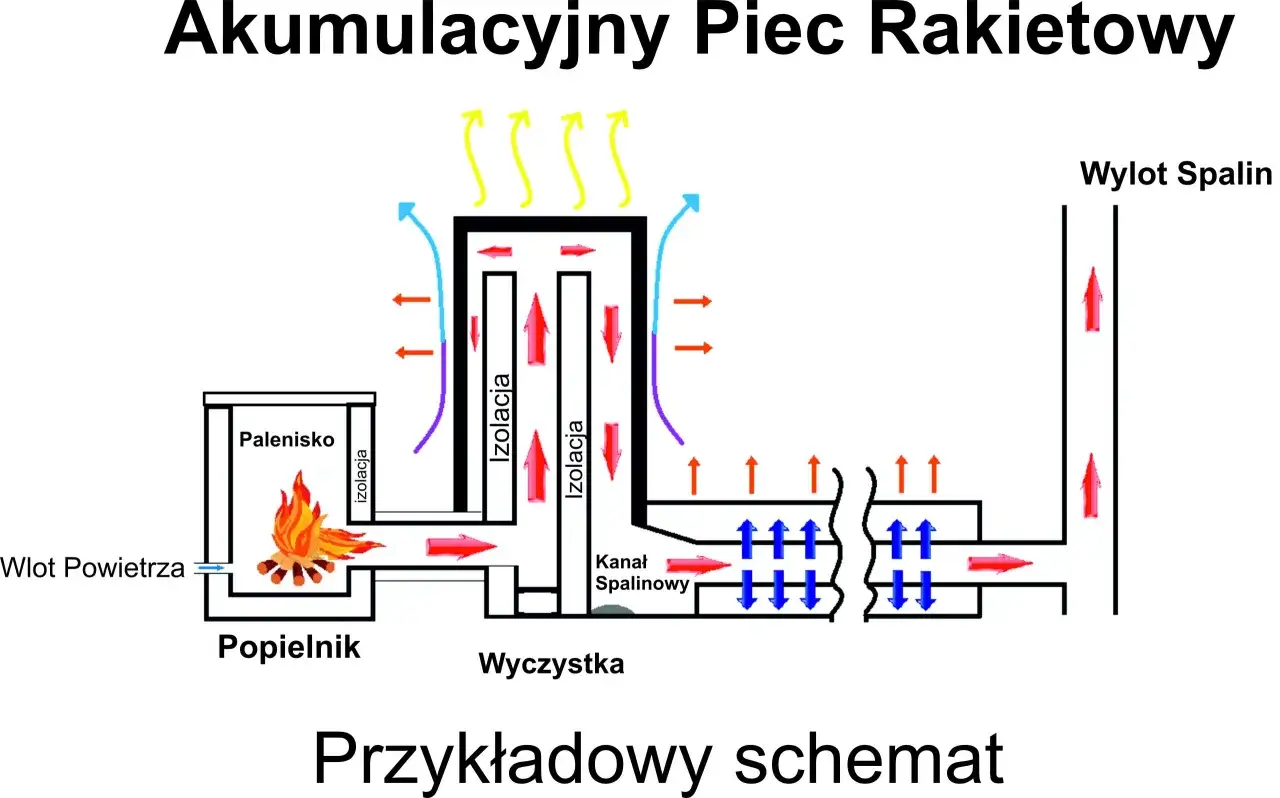

Jak wygląda schemat budowy pieca rakietowego

Rdzeń takiego pieca składa się zwykle z trzech połączonych stref: zasobnika paliwa, kanału spalania i pionowego komina wewnętrznego, czyli tzw. risera. To właśnie ta ostatnia część robi największą różnicę, bo dzięki izolacji utrzymuje bardzo wysoką temperaturę i wzmacnia ciąg. Ja zawsze patrzę na ten układ jak na prosty system przepływu, a nie tylko „palenisko z obudową”.

W praktyce najczęściej spotyka się układ typu J-tube, czyli taki, w którym drewno podaje się pionowo do krótkiego poziomego kanału spalania, a płomień i gorące gazy są zasysane do góry. W wersjach kuchennych nad rdzeniem znajduje się płyta grzewcza lub stalowy kaptur, a w wersjach akumulacyjnych - masa magazynująca ciepło, na przykład z cegły, gliny albo kamienia. To ważne rozróżnienie, bo ten sam rdzeń może pracować zupełnie inaczej w zależności od tego, czy ma szybko grzać powietrze, czy powoli oddawać energię przez wiele godzin.

Jeżeli ktoś pyta mnie o najkrótszy opis konstrukcji, odpowiadam tak: ogień idzie tam, gdzie ma najłatwiejszą drogę ku górze, a piec rakietowy właśnie tę drogę porządkuje. I to prowadzi do kluczowej kwestii, czyli do samego sposobu spalania.

Dlaczego ten piec spala drewno tak wydajnie

Sercem całego układu jest dopalanie gazów powstających przy rozgrzewaniu drewna. Płomień nie „stoi” tu tylko na jednym palenisku, ale przemieszcza się z zasobnika do kanału spalania, a potem szybko wchodzi do bardzo gorącego risera. W takiej temperaturze spalanie jest pełniejsze, a część dymu, która w zwykłym palenisku uciekałaby do komina, zostaje jeszcze wykorzystana jako paliwo.

To właśnie dlatego przy prawidłowej pracy piec rakietowy brzmi inaczej niż klasyczny kominek. Słychać charakterystyczny szum, czasem wręcz coś w rodzaju „rakietowego” ciągu, bo powietrze jest intensywnie zasysane przez wąski kanał. Ten efekt nie jest ozdobą, tylko sygnałem, że przepływ działa poprawnie. Gdy piec zaczyna dymić do zasobnika, zwykle oznacza to problem z ciągiem, wilgotne drewno albo zbyt słabą izolację rdzenia.

W praktyce najlepiej sprawdza się cienkie, suche drewno: szczapy, patyki, rozpałka, odpady stolarskie bez klejów i lakierów. Grube polana palą się wolniej, ale w takim piecu nie są ideałem, bo utrudniają stabilne podawanie powietrza i obniżają temperaturę w strefie dopalania. Ja traktuję to rozwiązanie jako system, który lubi paliwo podane regularnie i z głową, a nie przypadkowe dokładanie wszystkiego, co akurat leży pod ręką.

W rozruchu pomaga prosty schemat: najpierw rozpalam mały ogień na sucho, potem dokładam cienkie kawałki drewna, a dopiero po rozgrzaniu rdzenia przechodzę do normalnej pracy. Taki start jest ważniejszy, niż wygląda, bo zimny piec praktycznie zawsze potrzebuje chwili, żeby „złapać” ciąg i wejść w stabilny tryb pracy. Od tego momentu warto już myśleć nie o samym płomieniu, ale o całym układzie materiałów i wymiarów.

Z czego go zbudować i jakie proporcje trzymać

W piecu rakietowym nie ma miejsca na przypadkowe materiały w strefie największego żaru. Tam najlepiej sprawdzają się elementy ognioodporne: cegła szamotowa, ceramika ogniotrwała, stal żaroodporna albo dobre wkłady z materiału refrakcyjnego. Zewnętrzna obudowa może być już bardziej „budowlana” - z cegły, gliny, kamienia czy stali - ale rdzeń powinien wytrzymać wysoką temperaturę bez pękania i zwężania kanałów.

Jeśli chodzi o rozmiar, najczęściej spotyka się konstrukcje w klasie 100, 150 i 200 mm przekroju roboczego. Mniejszy system nadaje się do prostego piecyka warsztatowego albo kuchennego, większy lepiej radzi sobie w większej, stacjonarnej instalacji grzewczej. Ważna zasada jest jedna: główne kanały powinny mieć spójny przekrój, zamiast skakać między kilkoma przypadkowymi średnicami.

Nie robię z tego ścisłej recepty co do milimetra, bo właściwy wymiar zależy od tego, czy piec ma gotować, dogrzewać warsztat, czy oddawać ciepło do masy akumulacyjnej. Ale są dwie reguły, których nie lekceważę: kanał poziomy ma być możliwie krótki, a riser wyraźnie wyższy i lepiej izolowany od reszty. Gdy któryś z tych elementów jest zbyt słaby, piec zaczyna pracować zachowawczo, czyli mniej wydajnie i bardziej dymnie.

W praktyce budowa działa najlepiej wtedy, gdy najpierw dobiera się funkcję urządzenia, a dopiero potem materiały. To prowadzi nas do najbardziej użytecznej części całego tematu, czyli do kolejności montażu.

Jak zbudować prosty piec krok po kroku

Ja zaczynam od wyboru zastosowania, bo od tego zależy cała reszta. Do gotowania wystarczy prosty układ J-tube z płytą grzewczą, a do ogrzewania pomieszczenia lepiej od razu przewidzieć większą masę akumulacyjną albo stalowy wymiennik ciepła. Próba zrobienia „jednego uniwersalnego pieca do wszystkiego” zwykle kończy się kompromisem, który nie jest ani dobrym kuchennym paleniskiem, ani dobrym źródłem ciepła.

1. Wyznaczam przeznaczenie pieca i dobieram odpowiednią klasę przekroju.
2. Przygotowuję niepalną, stabilną podstawę i miejsce na ewentualne czyszczenie od spodu lub z boku.
3. Składam zasobnik paliwa, kanał spalania i riser tak, aby tworzyły jeden spójny układ przepływu.
4. Otulam rdzeń izolacją, bo bez niej temperatura spada zbyt szybko.
5. Dodaję element odbierający ciepło: płytę, beczkę, obudowę akumulacyjną albo masę z cegły i gliny.
6. Wprowadzam krótki i możliwie prosty odcinek spalin do komina.
7. Robię test na małym ogniu i obserwuję, czy płomień wchodzi w głąb układu bez cofania dymu.

Przy pierwszych paleniach nie idę na siłę w pełną moc. Nowa konstrukcja musi się wysuszyć, a zaprawy i masy ceramiczne potrzebują spokojnego rozgrzewania. Zbyt szybkie palenie potrafi rozszczelnić spoiny, osłabić izolację i zabić ciąg jeszcze zanim piec zacznie pracować tak, jak powinien.

W wersji akumulacyjnej szczególnie ważny jest dostęp do przewodów spalinowych. Kanały, które chowają się w masie, trzeba potem czyścić, a to oznacza, że projekt powinien przewidywać rewizję, a nie tylko ładny wygląd z zewnątrz. Właśnie ten detal odróżnia sensowną instalację od konstrukcji zrobionej „na oko”.

Najczęstsze błędy, które psują ciąg

W piecach rakietowych najczęściej przegrywa nie sam pomysł, tylko wykonanie. Najbardziej problematyczne są błędy, które na początku wydają się drobne, a potem blokują cały układ. Z mojego punktu widzenia warto pilnować kilku rzeczy wyjątkowo konsekwentnie.

• Mokre drewno - obniża temperaturę spalania i od razu zwiększa ilość dymu.
• Zbyt długi kanał poziomy - zabiera energię i osłabia ciąg, zanim ogień zdąży wejść do risera.
• Słaba izolacja rdzenia - ciepło ucieka do obudowy zamiast wzmacniać spalanie.
• Za mały lub zbyt ciasny wylot spalin - robi opory, które łatwo wywołują cofkę.
• Brak dostępu do czyszczenia - sadza i popiół prędzej czy później zaczną przeszkadzać.
• Dodanie zbyt ciężkiej obudowy bez przewietrzania rdzenia - piec grzeje wolniej i trudniej się rozpala.

Jeśli mam wskazać jeden sygnał ostrzegawczy, to jest nim dym cofający się do zasobnika. To nie jest „normalne na początku” w nieskończoność, tylko znak, że układ jeszcze nie zaskoczył albo został źle zaprojektowany. Drugi sygnał to bardzo szybkie brudzenie komory i przewodów sadzą - wtedy zwykle problem leży w paliwie, izolacji albo w zbyt chłodnym przebiegu spalin.

W praktyce największą różnicę robi cierpliwość. Lepiej zbudować prosty, czytelny piec niż rozbudowaną konstrukcję z wieloma zakrętami, która wygląda ambitnie, ale nie potrafi utrzymać właściwego przepływu. Ta zasada jest szczególnie ważna, gdy piec ma pracować jako element instalacji grzewczej, a nie tylko jako ciekawostka warsztatowa.

Kiedy taki piec ma sens, a kiedy lepiej wybrać inne rozwiązanie

Piec rakietowy świetnie sprawdza się tam, gdzie liczy się prostota, niski koszt paliwa i możliwość wykorzystania suchego drewna o niewielkim przekroju. Dobrze pasuje do altan, warsztatów, szklarni, domków sezonowych, kuchni polowych i niektórych domów naturalnych, gdzie od początku planuje się masę akumulacyjną. To nie jest jednak urządzenie, które bezrefleksyjnie zastąpi każdy kocioł albo każdy kominek.

Przy stałej instalacji nie budowałbym tego „na weekend”. W takim układzie trzeba myśleć o kominie, wentylacji, rewizji, odporności materiałów i bezpieczeństwie użytkowników. PSP przypomina, że pożary sadzy w przewodach kominowych najczęściej biorą się z zaniedbań eksploatacyjnych, więc przy piecu na drewno regularne czyszczenie i kontrola drożności nie są dodatkiem, tylko podstawą.

Jeśli mam zostawić jedną praktyczną myśl, to taką: piec rakietowy jest dobry wtedy, gdy odpowiada na konkretną potrzebę, a nie na modę. Kiedy jest dobrze zaprojektowany, daje dużo ciepła z małej ilości paliwa; kiedy jest zrobiony byle jak, szybko pokazuje wszystkie wady. Dlatego przed pierwszym rozpaleniem sprawdzam jeszcze kilka rzeczy, które naprawdę robią różnicę.

Co sprawdzić przed pierwszym rozpaleniem

Przed uruchomieniem upewniam się, że wszystkie połączenia są szczelne, a drogi przepływu nie są zablokowane przez nadmiar zaprawy, popiół albo resztki materiałów montażowych. Sprawdzam też, czy w pobliżu nie ma nic łatwopalnego, a użytkownik ma pod ręką gaśnicę, czujkę tlenku węgla i dostęp do świeżego powietrza. W stałej instalacji robię również przegląd komina co najmniej raz w roku i nie odkładam czyszczenia na „później”, bo później zwykle oznacza już osłabiony ciąg albo więcej sadzy niż planowałem.

Najlepszy test to spokojne, krótkie palenie na małej ilości suchego drewna. Jeśli ogień idzie w głąb układu, ciąg jest stabilny, a dym nie cofa się do zasobnika, konstrukcja jest blisko poprawnej pracy. Gdy którykolwiek z tych warunków nie jest spełniony, nie dokładam paliwa na siłę - najpierw szukam przyczyny, bo w takim piecu właśnie detale decydują o tym, czy rozwiązanie będzie naprawdę użyteczne.
