Wentylacja przez ścianę zewnętrzną budynku ma sens wtedy, gdy chcesz poprawić wymianę powietrza bez prowadzenia długich kanałów po całym domu. W praktyce to temat o trzech rzeczach: zgodności z przepisami, poprawnym doborze urządzenia i detalach montażu, które decydują o tym, czy system będzie oszczędny i cichy, czy tylko „będzie działał”. Z punktu widzenia energooszczędnego budownictwa to ważne, bo każdy błąd w przejściu przez elewację odbija się na stratach ciepła, akustyce i wilgoci.
Najważniejsze zasady przy wyprowadzeniu wentylacji przez elewację
- Przejście przez ścianę może służyć jako nawiew, wywiew albo decentralny rekuperator ścienny.
- Wyrzutnia w ścianie jest dopuszczalna tylko przy zachowaniu odległości od okien, czerpni i sąsiednich budynków.
- Największym ryzykiem jest cofka powietrza, mostek termiczny i hałas przenoszony przez przegrodę.
- W budynkach wysokich oraz tam, gdzie nie da się zapewnić poprawnej wymiany powietrza inaczej, lepiej iść w wentylację mechaniczną.
- W modernizacjach najlepszy efekt daje zwykle rozwiązanie z odzyskiem ciepła, ale nie zawsze będzie ono najtańsze.
Czym jest przejście wentylacji przez ścianę i jakie ma warianty

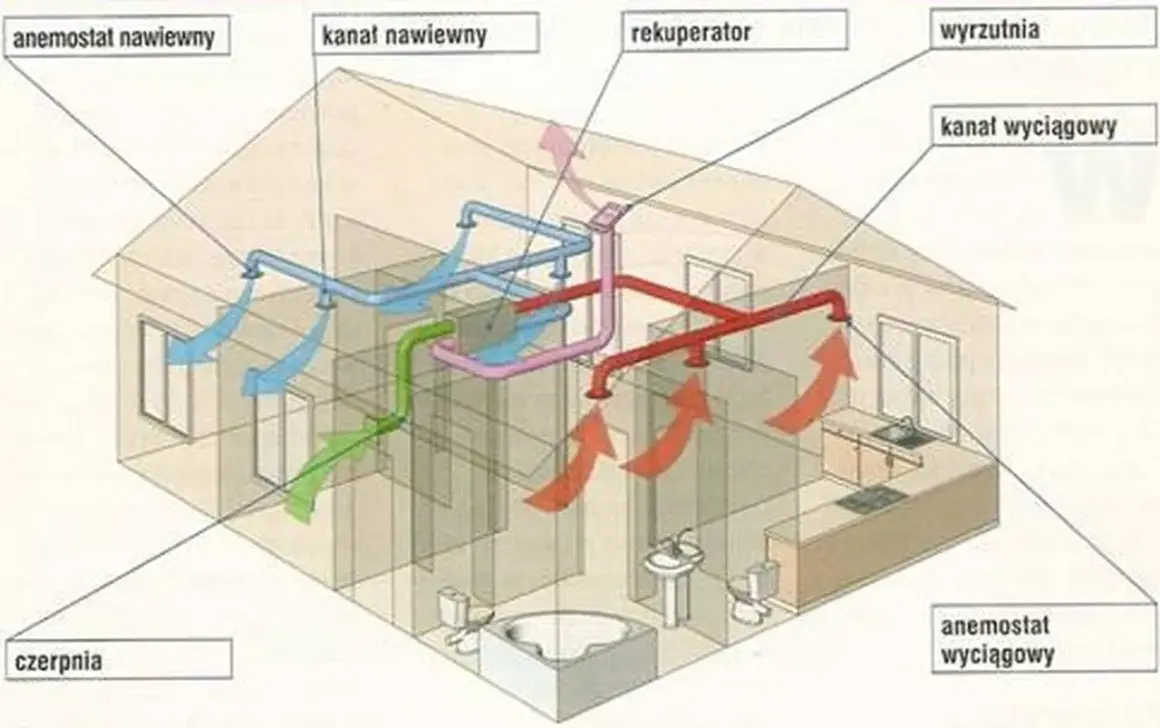

W instalacjach prowadzonych przez elewację chodzi najczęściej o jedno z trzech rozwiązań. Po pierwsze, o wyrzutnię, czyli miejsce, w którym zużyte powietrze opuszcza budynek. Po drugie, o czerpnię albo nawiewnik ścienny, które dostarczają powietrze z zewnątrz. Po trzecie, o kompaktowy rekuperator ścienny, łączący nawiew i wywiew w jednym urządzeniu.
To rozróżnienie jest ważne, bo każdy z tych wariantów ma inne wymagania i inaczej wpływa na bilans ciepła. Sama ściana zewnętrzna jest tylko przegrodą, przez którą prowadzimy kanał lub urządzenie, a nie rozwiązaniem samym w sobie.
- Wyrzutnia usuwa powietrze z łazienki, pralni, pomieszczenia technicznego albo innej strefy pomocniczej.
- Czerpnia lub nawiewnik dostarcza świeże powietrze do wnętrza, zwykle w układzie grawitacyjnym albo wspomaganym.

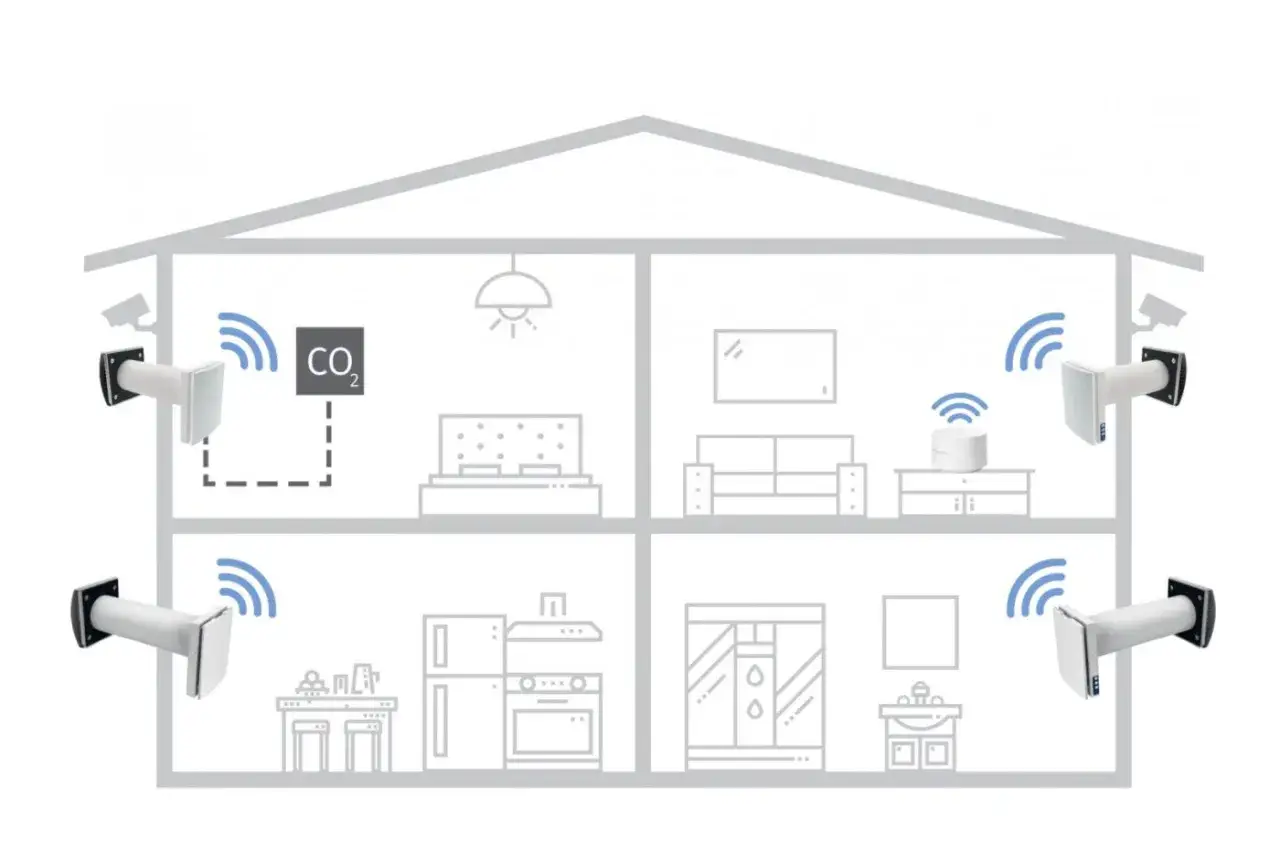

- Rekuperator ścienny pracuje punktowo i odzyskuje część ciepła z powietrza usuwanego.
Najczęściej pytanie nie brzmi więc „czy da się to zrobić”, tylko „który wariant ma sens w moim budynku”. I właśnie od tego zależy cały dalszy projekt.
Kiedy to rozwiązanie ma sens w praktyce
W nowych domach rozwiązanie ścienne zwykle traktuję jako uzupełnienie albo alternatywę dla większej instalacji, a nie jako jej zamiennik. W modernizacjach bywa za to bardzo praktyczne, bo pozwala poprawić wentylację bez kucia stropów, obudów i całych pionów instalacyjnych.
| Sytuacja | Dlaczego to działa | Na co uważać |
|---|---|---|
| Remont starego domu | Nie trzeba prowadzić pełnych kanałów przez cały budynek. | Trzeba dobrze ocenić grubość ściany, akustykę i miejsce na zasilanie. |
| Łazienka lub pralnia bez dobrego ciągu | Ścienny wywiew szybko usuwa wilgoć i ogranicza zaparowanie. | Nie można liczyć tylko na sam wentylator, jeśli nawiew nie jest zapewniony. |
| Dom energooszczędny | Punktowy rekuperator ścienny pozwala ograniczyć straty ciepła przy wentylacji. | Potrzebny jest dobry detal montażowy i regularny serwis filtrów. |
| Budynek z małą ilością miejsca na kanały | Przejście przez ścianę bywa prostsze niż rozbudowa całej instalacji kanałowej. | Jedno urządzenie zwykle nie zastąpi poprawnie policzonej wentylacji całego domu. |
Jeśli celem jest przewietrzenie jednego pomieszczenia, system ścienny bywa rozsądnym wyborem. Jeśli chcesz obsłużyć cały dom, pojedynczy punkt zwykle nie wystarczy; wtedy lepiej myśleć o centralnej wentylacji albo o kilku urządzeniach rozłożonych w kluczowych strefach. To prowadzi prosto do przepisów, bo właśnie one wyznaczają granice tego, co wolno zrobić bezpiecznie.
Jakie wymagania stawiają przepisy wobec wyrzutni i czerpni
W polskich warunkach nie wystarczy samo przewiercenie elewacji. Obowiązujące warunki techniczne dopuszczają sytuowanie wyrzutni w ścianie budynku, ale pod określonymi warunkami, a przy czerpniach wymagają ochrony przed zanieczyszczeniami, opadami i nawiewem zużytego powietrza z własnej instalacji.
| Element | Warunek | Co to oznacza w praktyce |
|---|---|---|
| Wyrzutnia w ścianie | Powietrze nie może zawierać uciążliwych zapachów ani zanieczyszczeń szkodliwych dla zdrowia. | To rozwiązanie nie jest uniwersalne dla każdego pomieszczenia i każdej funkcji budynku. |
| Ściana sąsiedniego budynku | Minimum 10 m, gdy ma okna, albo 8 m, gdy okien nie ma. | Wyrzutnie trzeba planować tak, by nie kierować strumienia w stronę cudzych otworów okiennych. |
| Okna w tej samej ścianie | 3 m w poziomie i 2 m w pionie od wyrzutni. | Nie wolno traktować elewacji jak dowolnej płaszczyzny do rozmieszczenia kratek. |
| Czerpnia w tej samej ścianie | Co najmniej 1,5 m od wyrzutni i nie powyżej niej. | To zabezpiecza przed zasysaniem zużytego powietrza z powrotem do budynku. |
| Czerpnia przy gruncie lub na niskiej ścianie | Minimum 8 m od ulic, parkingów powyżej 20 stanowisk, miejsc gromadzenia odpadów i wywiewek kanalizacyjnych, a dolna krawędź otworu co najmniej 2 m nad terenem. | W dolnych strefach budynku trzeba szczególnie dbać o jakość pobieranego powietrza. |
- W budynkach wysokich i wysokościowych stosuje się wentylację mechaniczną wywiewną albo nawiewno-wywiewną.
- W pomieszczeniu z wentylacją mechaniczną nie powinno się jednocześnie stosować wentylacji grawitacyjnej ani hybrydowej.
- Przewody powietrzno-spalinowe od kotłów gazowych z zamkniętą komorą spalania to osobna kategoria instalacji, z innymi ograniczeniami niż zwykła wentylacja.
To ważny punkt: legalne przejście przez ścianę nie oznacza jeszcze, że dana elewacja będzie dobrym miejscem dla każdego urządzenia. Gdy przepisy są już spełnione, decyduje detal montażu, czyli to, czy system nie będzie tracił ciepła i nie zacznie hałasować.
Jak zaprojektować otwór, żeby nie zrobić mostka termicznego
Najwięcej strat robi nie sam otwór, tylko źle wykonany detal przejściowy. W ścianie z dobrą izolacją szczególnie łatwo o mostek termiczny, czyli miejsce, przez które ciepło ucieka szybciej niż przez resztę przegrody.
Przy projektowaniu zwracam uwagę na kilka rzeczy, które w praktyce robią największą różnicę:
- Tuleja przez całą grubość ściany stabilizuje przewód i ułatwia szczelne połączenie z urządzeniem.
- Izolacja wokół przejścia ogranicza wychładzanie przegrody i ryzyko wykraplania pary wodnej.
- Spadek na zewnątrz pomaga odprowadzić ewentualną wodę kondensacyjną.
- Uszczelnienie po obu stronach oddziela strefę ciepłą od zimnej i ogranicza przewiewy.
- Dostęp serwisowy jest konieczny, jeśli urządzenie ma filtr, wentylator albo wymiennik.
- Ochrona akustyczna ma znaczenie przy elewacji od ulicy, parkingu lub dziedzińca z odbiciem hałasu.
W praktyce najgorsze są przypadki, w których ktoś przewierca ścianę, osadza prostą rurę i kończy na silikonie. Taki detal może działać przez chwilę, ale później wychodzi wilgoć, buczenie albo przeciąg. Dlatego przy rozwiązaniach ściennych nie oszczędzam na samym przejściu przez przegrodę, tylko na etapie projektowym pilnuję szczelności i izolacji. Gdy to jest dopięte, można sensownie porównać dostępne warianty.
Który wariant wybrać: nawiew, wywiew czy rekuperator ścienny
Jeśli patrzę na takie rozwiązanie z perspektywy inwestora, najprostsze pytanie brzmi: czy potrzebuję tylko ruchu powietrza, czy także odzysku ciepła. Odpowiedź zwykle wyznacza koszt całego układu i jego późniejszą wygodę.
| Wariant | Kiedy wybrać | Atuty | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Nawiewnik ścienny | Gdy chcesz wprowadzić świeże powietrze do pomieszczenia i pracujesz z wentylacją grawitacyjną albo wspomaganą. | Prosta konstrukcja, mało awaryjna, niskie koszty. | Nie odzyskuje ciepła i zimą może powodować odczuwalny chłód przy nieprawidłowym montażu. | Najczęściej około 100–300 zł za element z montażem zależnym od zakresu prac. |
| Wentylator lub wyrzutnia ścienna | Gdy trzeba szybko usuwać wilgoć, zapachy albo ciepłe powietrze z małego pomieszczenia. | Skuteczny wywiew, prosty serwis, dobra opcja do łazienki lub pralni. | Bez nawiewu system traci równowagę, a urządzenie może wychładzać wnętrze i generować hałas. | Najczęściej od około 70–300 zł za prosty wentylator, plus montaż i osprzęt. |
| Rekuperator ścienny | Gdy zależy ci na punktowej wentylacji z odzyskiem ciepła, zwłaszcza w modernizacji lub w małym, szczelnym domu. | Ogranicza straty energii, bywa cichy, często ma automatykę i filtry. | Wymaga zasilania, czyszczenia i świadomego doboru miejsca montażu. | Od około 750 zł za prostsze modele do kilku tysięcy złotych za rozbudowane urządzenia; montaż zwykle osobno. |
W dobrych modelach odzysk ciepła dochodzi nawet do około 70-90%, ale realny wynik zawsze zależy od konkretnego urządzenia, temperatury zewnętrznej i sposobu pracy. Jeżeli budynek jest szczelny i ogrzewany drogo, taki wariant zwykle broni się najlepiej. Jeśli potrzebujesz tylko skutecznego wyciągu z małego pomieszczenia, prosty wentylator bywa wystarczający. W obu przypadkach ważniejsze od katalogu jest to, czy instalacja została poprawnie rozmieszczona.
Najczęstsze błędy, które psują efekt
W takich instalacjach błędy prawie zawsze powtarzają się podobnie. To dobra wiadomość, bo większość z nich da się wyeliminować jeszcze przed montażem.
- Zbyt mała odległość od okien albo czerpni powoduje cofanie się powietrza i pogarsza jakość wentylacji.
- Brak nawiewu przy samym wywiewie tworzy zbyt duże podciśnienie i osłabia pracę układu.
- Oszczędzanie na izolacji przejścia prowadzi do skraplania wilgoci i wychładzania ściany.
- Wybór urządzenia bez uwzględnienia hałasu kończy się tym, że użytkownik wyłącza system zamiast z niego korzystać.
- Brak dostępu do serwisu utrudnia czyszczenie filtra i skraca żywotność całego punktu.
- Traktowanie jednego punktu jako rozwiązania całego domu daje pozorny efekt, ale nie rozwiązuje bilansu powietrza w budynku.
Najlepsza zasada, jaką stosuję, jest prosta: jeśli detal wydaje się „wystarczająco dobry” tylko na rysunku, to w eksploatacji prawdopodobnie będzie za słaby. Lepiej dopracować odległości, izolację i bilans powietrza niż później walczyć z wilgocią i hałasem. Z tego właśnie powodu przed wierceniem otworu warto przejść ostatnią listę kontrolną.
Co sprawdzić przed wierceniem otworu w elewacji
Zanim zamówię montaż, sprawdzam przede wszystkim, czy rozwiązanie pasuje do funkcji budynku i całego układu wentylacji. W praktyce ta krótka lista oszczędza najwięcej pieniędzy, bo chroni przed poprawkami po wykończeniu elewacji.
- Czy wybrany punkt jest nawiewem, wywiewem czy urządzeniem z odzyskiem ciepła?
- Czy zachowane są wymagane odległości od okien, sąsiednich budynków i innych otworów w tej samej ścianie?
- Czy przegroda nie zrobi mostka termicznego i czy da się ją dobrze uszczelnić?
- Czy urządzenie będzie miało dostęp do czyszczenia, wymiany filtra i kontroli technicznej?
- Czy hałas z ulicy albo wiatru nie zniweczy efektu, którego oczekujesz?
- Czy nie lepiej wybrać centralny system wentylacji albo kilka punktów ściennych zamiast jednego?
Jeśli miałbym ująć temat najkrócej, powiedziałbym tak: dobrze zaprojektowana wentylacja ścienna ma być niewidoczna w codziennym użytkowaniu, ale bardzo wyczuwalna w komforcie. W budownictwie ekologicznym właśnie to ma największą wartość - świeże powietrze, małe straty ciepła i detal, który nie wymaga ciągłych poprawek.
