Litera L w instalacji elektrycznej oznacza przewód fazowy, czyli ten, na którym pojawia się napięcie względem N. To drobny znak, ale w praktyce decyduje o tym, czy gniazdo, termostat, pompka obiegowa albo sterownik ogrzewania będą działały poprawnie i bezpiecznie. W tym tekście wyjaśniam, jak czytać takie oznaczenia, czym L różni się od N i PE oraz na co uważać przy modernizacji instalacji i automatyki grzewczej.

Najkrócej L to faza, a nie przewód neutralny ani ochronny

  • L oznacza przewód fazowy, czyli przewód roboczy pod napięciem.
  • N to przewód neutralny, a PE ochronny.
  • W instalacji trójfazowej spotkasz też oznaczenia L1, L2 i L3.
  • W sterownikach ogrzewania L często jest wejściem zasilania albo wyjściem fazowym do odbiornika.
  • Kolor izolacji pomaga, ale nie zastępuje pomiaru.
  • W starszych instalacjach nie wolno ufać wyłącznie temu, co widać na pierwszy rzut oka.

Co oznacza L w instalacji elektrycznej

W prostym ujęciu L to przewód liniowy, czyli fazowy. W jednofazowej instalacji 230 V jest to przewód, względem którego sprawdza się obecność napięcia, a w praktyce właśnie on zasila większość odbiorników domowych. W schematach i dokumentacji symbol L bywa używany jako skrót od „line”, dlatego pojawia się zarówno przy gniazdach, jak i przy aparaturze sterującej.

W dokumentacji producentów, na przykład Schneider Electric, symbol fazy służy do oznaczania przewodów fazowych albo miejsca ich prowadzenia. To ważne rozróżnienie, bo L nie zawsze oznacza dokładnie ten sam punkt w każdym urządzeniu: czasem jest to wejście zasilania, a czasem wyjście fazowe po przełączeniu przekaźnika. Ja zawsze czytam ten symbol razem z całym schematem, a nie w oderwaniu od reszty zacisków.

W polskich domach najczęściej spotkasz instalację jednofazową 230 V albo trójfazową 400/230 V. W tej drugiej pojawiają się trzy przewody fazowe, dlatego zamiast samego L zobaczysz zwykle L1, L2 i L3. To właśnie one odpowiadają za zasilanie większych odbiorników, w tym części urządzeń grzewczych. To prowadzi do najważniejszej praktycznej różnicy: nie każdy „L” jest tym samym przewodem w tym samym sensie.

Jeśli chcesz bezpiecznie czytać oznaczenia, najpierw ustal, czy masz do czynienia z prostą fazą w obwodzie jednofazowym, czy z układem wielofazowym. Od tego zależy, jak rozumieć dalsze symbole na zaciskach i gdzie szukać napięcia roboczego.

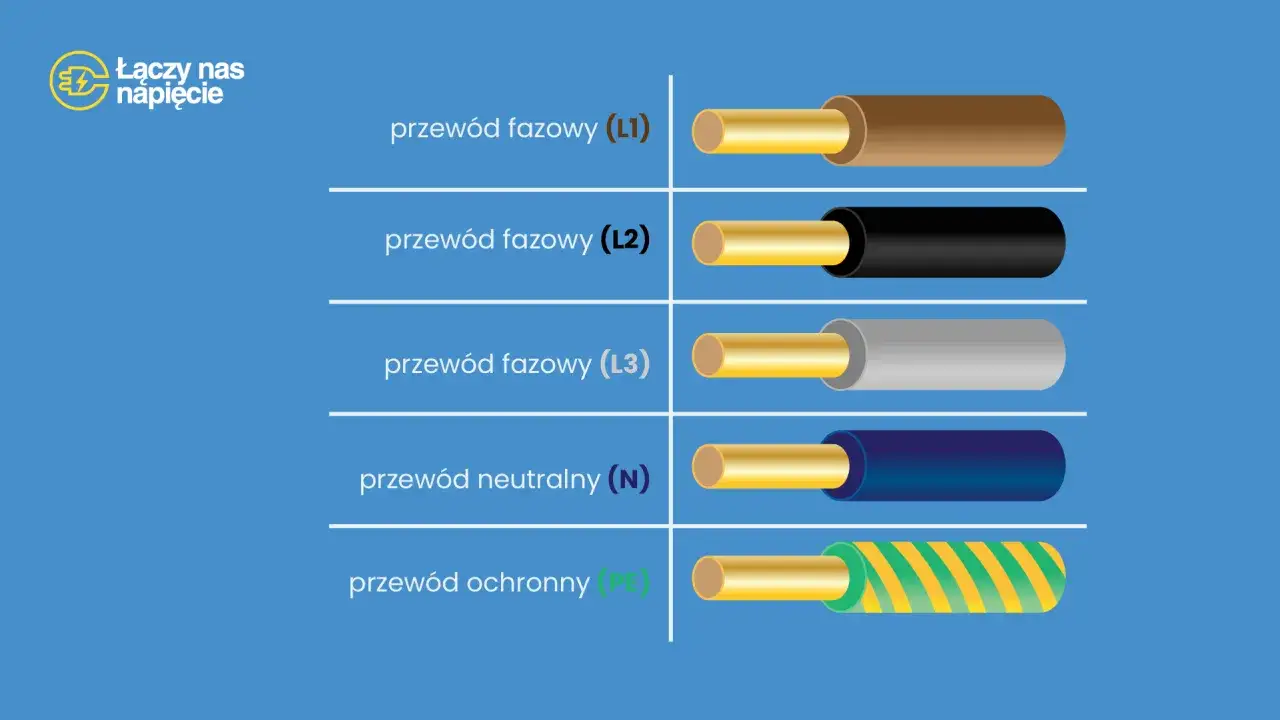

Przewody fazowe L1, L2, L3, neutralny (N) i ochronny (PE) w różnych kolorach izolacji.

Jak odróżnić L od N, PE i L1, L2, L3

Największy błąd robi się wtedy, gdy ktoś ufa wyłącznie kolorowi izolacji. W nowych instalacjach w Polsce przewód fazowy najczęściej jest brązowy, czarny albo szary, neutralny niebieski, a ochronny żółto-zielony. W starszych instalacjach kolory bywają inne, więc sam wygląd przewodu nie daje pewności.

Symbol Co oznacza Typowy kolor w nowych instalacjach Na co uważać
L Przewód fazowy Brązowy, czarny lub szary To na nim pojawia się napięcie względem N
N Przewód neutralny Niebieski Nie mylić z ochronnym PE
PE Przewód ochronny Żółto-zielony Służy do ochrony przeciwporażeniowej, nie do zasilania urządzenia
L1, L2, L3 Trzy fazy w instalacji trójfazowej Zwykle trzy różne kolory przewodów fazowych W niektórych urządzeniach kolejność faz ma znaczenie

W praktyce najwięcej problemów sprawiają instalacje stare, częściowo modernizowane albo naprawiane „po drodze” przez kilka ekip. Jeśli widzisz przewód niebieski, to nie zakładaj automatycznie, że jest neutralny, dopóki nie potwierdzisz tego pomiarem. Jeśli widzisz żółto-zielony, nie używaj go jako roboczego zamiennika N. Taka skrócona logika potrafi skończyć się awarią albo niebezpiecznym błędem podłączenia.

Gdy już umiesz odróżnić L od pozostałych żył, łatwiej przejść do urządzeń grzewczych, bo tam ten symbol ma bardzo konkretne znaczenie.

Dlaczego L ma znaczenie przy ogrzewaniu i sterowaniu urządzeniami

W ogrzewaniu symbol L pojawia się częściej, niż wiele osób zakłada. W termostatach, regulatorach podłogówki, sterownikach kotła czy modułach do siłowników L zwykle oznacza zasilanie, a czasem także wyjście przełączane do odbiornika. Ja traktuję to tak: jeśli urządzenie ma zacisk L, muszę sprawdzić, czy jest to wejście fazowe, czy fazowy sygnał wyjściowy po załączeniu przekaźnika.

To rozróżnienie jest bardzo praktyczne. W sterowaniu ogrzewaniem podłogowym często spotyka się układ, w którym L zasila elektronikę sterownika, N zamyka obwód zasilania, a osobny styk podaje fazę na siłownik, pompę albo kocioł. Jeśli zamienisz L z N, urządzenie może nie ruszyć, może działać niestabilnie albo w ogóle nie poda sygnału grzewczego. Z zewnątrz wygląda to czasem jak awaria elektroniki, a w rzeczywistości problem siedzi tylko w zaciskach.

Warto też pamiętać o różnicy między zwykłym L a stykiem beznapięciowym. Niektóre sterowniki mają wyjście typu COM/NO/NC, czyli zestyk, który sam z siebie nie podaje napięcia. To szczególnie ważne przy kotłach, pompach i regulatorach, bo nie każdy „przewód od ogrzewania” działa tak samo. Kiedy ktoś podłącza urządzenie „na pamięć”, najczęściej właśnie tu pojawia się pomyłka.

W budynkach energooszczędnych i dobrze sterowanych instalacjach grzewczych te detale mają jeszcze większe znaczenie. Automatyka działa poprawnie tylko wtedy, gdy przewody są opisane zgodnie z funkcją, a nie według przypuszczeń. To prowadzi do pytania najważniejszego z punktu widzenia bezpieczeństwa: jak sprawdzić, który przewód naprawdę jest L.

Jak sprawdzić przewód fazowy bez zgadywania

Najbezpieczniej sprawdza się to miernikiem dwubiegunowym albo multimetrem, a nie śrubokrętem z neonówką. Taki próbnik bywa pomocny przy orientacyjnym sprawdzeniu, ale przy pracy z instalacją 230/400 V ja nie uznaję go za wystarczający dowód. W instalacji, gdzie zasilane są także urządzenia grzewcze, lepiej poświęcić minutę więcej niż potem szukać przyczyny awarii.

  1. Wyłącz zasilanie obwodu, jeśli będziesz przepinać przewody.
  2. Ustal, czy pracujesz na obwodzie jednofazowym, czy trójfazowym.
  3. Po ponownym załączeniu potwierdź napięcie między badanym przewodem a N.
  4. Porównaj wynik z dokumentacją urządzenia, a nie tylko z kolorem izolacji.
  5. Jeśli instalacja jest stara albo ma ślady przeróbek, potraktuj pomiar jako obowiązkowy.

W praktyce szukasz przewodu, który ma napięcie względem N, a nie tylko tego, który „zawsze był po lewej”. To drobna różnica w myśleniu, ale bardzo duża w skutkach. Właśnie ona odróżnia bezpieczną pracę od przypadkowego podłączania przewodów.

Jeśli masz choć cień wątpliwości, nie opieraj się na pamięci, bo przy ogrzewaniu i automatyce błąd potrafi być kosztowny, a czasem po prostu niebezpieczny. Kiedy już wiesz, jak sprawdzać przewód fazowy, warto zobaczyć, jakie pomyłki zdarzają się najczęściej.

Najczęstsze błędy, które robią kłopoty po remoncie

W pracy z instalacjami najczęściej widzę nie brak wiedzy, tylko pośpiech i zbyt duże zaufanie do poprzednich oznaczeń. Jeden błędny skrót myślowy wystarczy, żeby podłączyć urządzenie grzewcze odwrotnie albo pozostawić obudowę bez właściwego zabezpieczenia. To są drobiazgi tylko z pozoru.

  • Ufa się wyłącznie kolorowi przewodu w starej instalacji.
  • Myli się L z N w termostacie, bo zaciski wyglądają podobnie.
  • Traktuje się PE jak zamiennik N, choć pełni zupełnie inną funkcję.
  • Nie opisuje się przewodów po przeróbce, więc po roku nikt nie wie, co jest czym.
  • Pomija się wyjście L', choć to ono steruje odbiornikiem, a nie samo wejście zasilania.

Przy ogrzewaniu taki błąd potrafi dać objawy mylące nawet dla doświadczonej osoby. Kocioł nie startuje, siłownik nie reaguje, pompa pracuje nie wtedy, kiedy powinna, albo sterownik zachowuje się tak, jakby był uszkodzony. Często problemem nie jest elektronika, tylko zwykła zamiana przewodów na zaciskach.

Najbardziej zdradliwe są instalacje częściowo modernizowane, bo wtedy część obwodu wygląda nowocześnie, a część nadal trzyma stare oznaczenia. Właśnie dlatego po remoncie tak ważna jest końcowa kontrola, zanim zamkniesz puszkę lub rozdzielnicę.

Zanim zamkniesz puszkę, sprawdź jeszcze trzy rzeczy

Przy modernizacji instalacji albo ogrzewania robię zawsze trzy proste rzeczy: zapisuję, który przewód jest L; oznaczam neutralny i ochronny; zostawiam zdjęcie połączeń przed zamknięciem osprzętu. To nie brzmi efektownie, ale później oszczędza czas przy serwisie, wymianie termostatu czy dołożeniu automatyki.

  • Jeśli urządzenie ma zaciski L i N, nie zgaduj kolejności.
  • Jeśli widzisz L1, L2, L3, sprawdź, czy odbiornik wymaga konkretnej kolejności faz.
  • Jeśli sterujesz ogrzewaniem, upewnij się, czy potrzebujesz stałego zasilania, czy tylko styku beznapięciowego.
  • Jeśli instalacja jest starsza niż obecne standardy kolorów, pomiar jest ważniejszy niż pamięć poprzedniego właściciela.

L to faza, N to tor roboczy, PE to bezpieczeństwo - i jeśli trzymasz się tego porządku, dużo rzadziej popełniasz kosztowny błąd przy osprzęcie i automatyce grzewczej. To naprawdę jeden z tych technicznych szczegółów, które są małe tylko na papierze.

W praktyce największą różnicę robi nie samo zapamiętanie symboli, ale konsekwencja: sprawdzenie ich miernikiem, poprawne opisanie przewodów i niedopuszczanie do improwizacji przy urządzeniach zasilanych z sieci.

FAQ - Najczęstsze pytania

L to przewód fazowy, czyli roboczy przewód pod napięciem względem N. N jest przewodem neutralnym, a PE ochronnym i służy do ochrony przeciwporażeniowej, nie do zasilania urządzenia. W nowych instalacjach zwykle pomaga kolor izolacji, ale w starszych układach nie wolno opierać się wyłącznie na barwie przewodu.

Najpierw trzeba założyć, że kolor może być mylący, zwłaszcza w starszych lub częściowo modernizowanych instalacjach. Autor zaleca użycie miernika dwubiegunowego albo multimetru i potwierdzenie napięcia między badanym przewodem a N. Dopiero wynik pomiaru, a nie sam wygląd przewodu, daje pewność.

W urządzeniach grzewczych L może być wejściem zasilania albo wyjściem fazowym po przełączeniu przekaźnika. To ważne, bo w jednym układzie L zasila elektronikę, a w innym podaje fazę na siłownik, pompę lub kocioł. Zamiana L z N może spowodować, że urządzenie nie wystartuje albo będzie działało nieprawidłowo.

Najczęściej pojawia się zaufanie do koloru przewodu, pomylenie L z N w termostacie, użycie PE jako zamiennika N oraz brak opisu przewodów po przeróbce. Problemem bywa też pominięcie wyjścia L', choć to ono steruje odbiornikiem. W efekcie kocioł, pompa albo siłownik mogą nie reagować mimo sprawnej elektroniki.
