W instalacji grzewczej kolejność zaworu mieszającego i pompy decyduje o tym, czy układ będzie stabilnie trzymał temperaturę, czy zacznie szarpać przepływem i przegrzewać obieg. W pytaniu o zawór trójdrożny przed czy za pompą nie chodzi więc o drobiazg montażowy, tylko o to, jak naprawdę pracuje cały obieg. Poniżej wyjaśniam, kiedy taki zawór ustawia się po stronie mieszania, kiedy schemat jest odwrotny, jak czytać oznaczenia na korpusie i jakie błędy najczęściej psują efekt.
Najkrótsza odpowiedź o kolejności zaworu i pompy
- Najpierw ustalam, czy mam do czynienia z zaworem mieszającym, czy przełączającym, bo to zmienia cały schemat pracy.
- W typowej podłogówce i gotowych grupach mieszających zawór przygotowuje wodę dla obiegu wtórnego, a pompa tłoczy już zmieszaną wodę dalej.
- W instalacjach ciepłej wody użytkowej i cyrkulacji kolejność bywa inna, bo zawór ma też chronić przed zbyt gorącą wodą.
- Najpewniejszym punktem odniesienia jest instrukcja producenta, oznaczenia portów i strzałki kierunku przepływu.
- Źle dobrane położenie zaworu daje wahania temperatury, hałas, słaby przepływ albo przegrzewanie obiegu.
Najpierw ustalam, jaki to jest zawór
Ja w takiej instalacji zaczynam nie od samej pompy, tylko od pytania: czy zawór ma mieszać, czy przełączać strumień. To od tej odpowiedzi zależy, czy montaż będzie logiczny, czy tylko pozornie zgodny z rysunkiem. Zawór mieszający łączy wodę gorącą z chłodniejszą, aby uzyskać bezpieczną temperaturę na obiegu wtórnym. Zawór przełączający nie miesza, tylko kieruje przepływ jedną z dróg.
Ten podział brzmi banalnie, ale właśnie tu najczęściej pojawia się chaos. W praktyce te dwa rozwiązania mają inne zadania, inne skutki błędnego podłączenia i często inne położenie względem pompy. Jeśli ktoś wrzuca je do jednego worka, bardzo łatwo o instalację, która działa „jakoś”, ale nie tak, jak powinna.
Co to zmienia w praktyce
- W układzie mieszającym interesuje mnie temperatura zasilania obiegu, a nie samo „przepchnięcie” wody.
- W układzie przełączającym liczy się droga przepływu i to, który odbiornik ma pierwszeństwo.
- Ten sam korpus może pracować zupełnie inaczej, jeśli port wspólny zostanie źle podłączony.
- Automatyka i siłownik nie naprawią błędnego schematu hydraulicznego, tylko będą go powtarzać.
Gdy ten etap jest jasny, dopiero wtedy ma sens odpowiadać na pytanie o położenie pompy i zaworu w konkretnym obiegu.

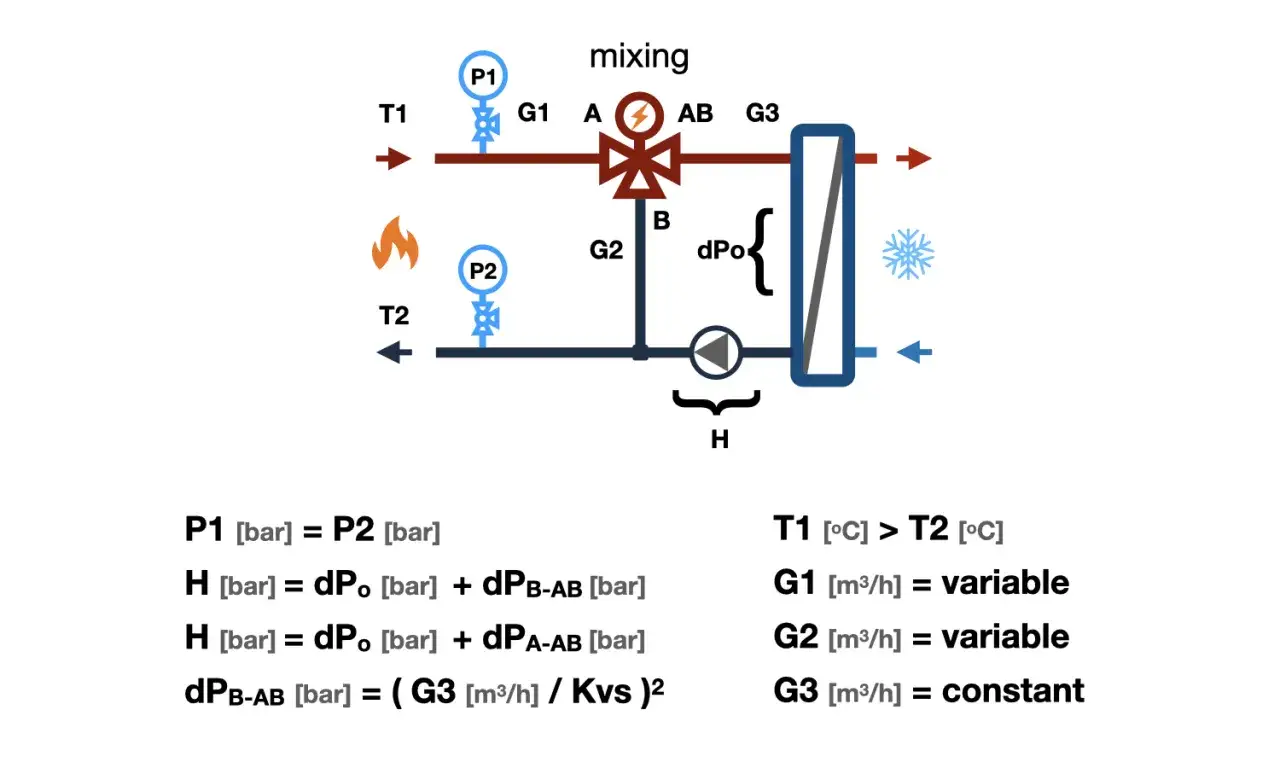

W typowej podłogówce mieszanie odbywa się przed pompą
W klasycznej grupie do ogrzewania podłogowego zawór ma przygotować wodę o niższej temperaturze, zwykle w zakresie około 30-45°C, zanim trafi ona do pętli. W gotowych modułach mieszających, takich jak rozwiązania AFRISO BTU, zespół znajduje się między źródłem ciepła a rozdzielaczem i ma właśnie przygotować czynnik o odpowiedniej temperaturze oraz tłoczyć go do obiegu.
Jeżeli pytasz o typową podłogówkę, to właśnie tutaj najczęściej mieszanie robi się przed pompą, a sama pompa tłoczy już przygotowaną wodę do rozdzielacza. Taki układ daje stabilniejszą temperaturę, prostsze równoważenie przepływów i mniejsze ryzyko, że podłoga dostanie zbyt gorący impuls z kotła lub innego źródła ciepła.
To ma też sens eksploatacyjny. Podłoga nie lubi gwałtownych skoków temperatury, a źródło ciepła pracuje spokojniej, kiedy obieg wtórny odbiera wodę o parametrach, które naprawdę są potrzebne, a nie o przypadkowej temperaturze zasilania.
Dlaczego ten układ działa lepiej
- Temperatura na rozdzielaczu jest bliższa nastawie zaworu, a nie chwilowej temperaturze źródła.
- Pompa nie musi walczyć z pełnym wysokotemperaturowym zasilaniem bez kontroli mieszania.
- Układ łatwiej ustawić przy kilku pętlach o różnej długości.
- Ryzyko przegrzania posadzki wyraźnie spada, co ma znaczenie dla komfortu i trwałości wykończenia.
To jednak nie jest reguła absolutna. Są instalacje, w których zawór pracuje po drugiej stronie pompy, bo jego rola jest inna niż w podłogówce.
Kiedy kolejność jest odwrotna
Największy błąd to założenie, że jedno ustawienie pasuje do wszystkiego. W ciepłej wodzie użytkowej, w cyrkulacji albo w układach przełączających zawór może stać w innym miejscu, bo jego zadanie jest inne. W takich przypadkach nie szukam uniwersalnej odpowiedzi z forum, tylko czytam funkcję całego węzła.
| Układ | Typowe położenie zaworu | Po co tak się robi | Skutek pomyłki |
|---|---|---|---|
| Ogrzewanie podłogowe i grupa mieszająca | Zawór przygotowuje wodę dla obiegu wtórnego, a pompa pracuje na zmieszanej wodzie | Stabilna temperatura zasilania i bezpieczna praca pętli | Przegrzewanie, wahania temperatury, nierówny komfort |
| Instalacja ciepłej wody użytkowej | Zawór bywa przed pompą cyrkulacyjną lub przy wyjściu z podgrzewacza | Ograniczenie temperatury podawanej do punktów poboru i ochrona przed poparzeniem | Zbyt gorąca woda na bateriach albo niestabilna regulacja |
| Zawór przełączający | Zgodnie ze schematem producenta, bez zgadywania na podstawie samego położenia pompy | Przekierowanie strumienia do właściwego odbiornika | Brak właściwego zasilania obiegu albo nieprawidłowa priorytetyzacja |
W instalacji c.w.u. zawór pełni często funkcję ochronną, więc patrzę nie tylko na hydraulikę, ale też na komfort użytkownika i bezpieczeństwo. Temperatura na wyjściu z takiego układu zwykle musi być wyraźnie niższa niż temperatura w podgrzewaczu, bo inaczej ryzyko poparzenia rośnie bardzo szybko. Po tej stronie układu kolejność elementów ma więc inne uzasadnienie niż w ogrzewaniu podłogowym.
Jeśli w projekcie są dwa obiegi o różnych parametrach, warto od razu sprawdzić, czy nie mamy do czynienia z zaworem od mieszania i osobno z zaworem od przełączania. To drobne rozróżnienie często oszczędza godzinę szukania błędu na gotowej instalacji.
Jak czytać schemat producenta bez zgadywania
Najbezpieczniej jest zacząć od korpusu zaworu i instrukcji montażu, a nie od „logiki”, która wydaje się oczywista. Na zaworach znajdziesz oznaczenia portów, najczęściej w postaci AB, A, B albo numerów 1, 2, 3. W zależności od producenta oznaczenie AB bywa króćcem wspólnym, a pozostałe dwa porty odpowiadają za dopływ gorącej wody i za powrót lub drugi strumień mieszający.
Patrzę też na strzałki na korpusie. One pokazują kierunek przepływu i nie są dekoracją. Jeśli zawór zostanie obrócony wbrew kierunkowi pracy, może nie mieszać tak jak trzeba, a w skrajnym przypadku zacznie zachowywać się jak zwykły dławik. Siłownik, czyli napęd obracający zawór według sygnału sterownika, nie naprawi takiego błędu, tylko będzie go powtarzał.
Przeczytaj również: Podłączenie dopływu wody do pralki - Jak uniknąć błędów i wycieków?
Na co patrzę w pierwszej kolejności
- Oznaczenie portu wspólnego i dwóch pozostałych króćców.
- Kierunek strzałek wytłoczonych na korpusie.
- Pozycję zaworu w stosunku do źródła ciepła i rozdzielacza.
- Zakres pracy temperatury i ciśnienia podany przez producenta.
- Możliwość wygodnego serwisu, odpowietrzenia i dostępu do siłownika.
W praktyce to właśnie tu wychodzi najwięcej błędów: ktoś montuje element „na oko”, a potem dziwi się, że temperatura na zasilaniu skacze albo pompa szumi, jakby pracowała na zbyt dużym oporze. Dlatego najpierw czytam schemat, a dopiero potem dokręcam połączenia.
Najczęstsze błędy przy montażu i ich skutki
Zawór trójdrożny rzadko psuje się sam z siebie. Zwykle problem zaczyna się od złego montażu, zbyt dużego pośpiechu albo próby „dostosowania” układu do miejsca, które akurat zostało w szafce. To są najczęstsze błędy, które widzę w praktyce:
- Zamiana portów zasilania i powrotu - zawór zamiast mieszać zaczyna rozdzielać strumień albo dusić przepływ.
- Zły kierunek pracy względem strzałek - układ traci stabilność, a regulator ma ograniczony wpływ na temperaturę.
- Zbyt mała przepustowość, czyli Kvs - Kvs to parametr mówiący, ile wody zawór może przepuścić przy określonym spadku ciśnienia; zbyt niski wartościowo zawór dławi układ.
- Brak odpowietrzenia - pompa robi się głośna, przepływ faluje, a mieszanie jest opóźnione.
- Zbyt wysoka nastawa startowa - w podłogówce kończy się to przegrzewaniem stref i nierównym komfortem.
- Źle ustawiony siłownik - napęd pracuje pod niewłaściwym kątem albo z ograniczonym zakresem ruchu.
Skutek błędu widać szybciej, niż wielu osobom się wydaje. Są to zwykle: szum w instalacji, zbyt gorące zasilanie, pętle, które nie dogrzewają pomieszczeń, oraz zawór reagujący z opóźnieniem. Jeżeli instalacja ma kilka obiegów, jeden źle ustawiony mieszacz potrafi popsuć komfort w całym domu.
Warto też pamiętać o prostym ograniczeniu: mieszacz nie zastąpi złego projektu hydraulicznego. Jeśli źródło ciepła, pompa i rozdzielacz są zestawione przypadkowo, zawór będzie tylko maskował część problemu, a nie rozwiąże go u podstaw.
Co sprawdzam, zanim zostawię mieszacz na stałe
Przed uruchomieniem nie szukam „idealnej” nastawy z głowy. Najpierw robię krótką checklistę i dopiero na niej opieram regulację. W podłogówce pilnuję, by temperatura zasilania trzymała się projektu, a jeśli używam gotowego modułu mieszającego, zwracam uwagę na jego zakres regulacji. W rozwiązaniach AFRISO dla podłogówki spotkasz na przykład zakres 20-43°C, co dobrze pokazuje, jak wąsko trzeba kontrolować taki obieg.
- Porównuję korpus zaworu z instrukcją i sprawdzam, czy każdy port jest podłączony zgodnie ze schematem.
- Ustawiam zawór w pozycji startowej zalecanej przez producenta, a nie „na oko”.
- Odpowietrzam układ i sprawdzam, czy pompa nie pracuje z przerwami i bez niepokojących odgłosów.
- Mierzę temperaturę zasilania i powrotu po rozgrzaniu instalacji, a nie zaraz po uruchomieniu.
- Sprawdzam współpracę zaworu z automatyką, czujnikiem i siłownikiem, jeśli są częścią zestawu.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmi ona prosto: nie ustawiaj zaworu na podstawie przyzwyczajenia, tylko na podstawie funkcji obiegu. Dla podłogówki i większości grup mieszających liczy się stabilna mieszanka po stronie wtórnej, a dla CWU i układów przełączających decyduje konkretny schemat producenta. W dobrze zrobionej instalacji taki detal poprawia komfort, ogranicza straty energii i zwyczajnie oszczędza nerwy przy pierwszym uruchomieniu.
