Poprawne podłączenie łącznika światła w puszce sprowadza się do kilku prostych zasad, ale ich pomylenie kończy się problemami od razu albo dopiero po czasie. Najważniejsze jest rozpoznanie przewodów, zrozumienie roli fazy, neutralnego i ochronnego oraz sprawdzenie, czy dany model łącznika nie wymaga dodatkowej żyły. Poniżej rozpisuję to praktycznie, bez zbędnej teorii, tak żeby od razu było wiadomo, co gdzie trafia i kiedy schemat trzeba zmienić.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Standardowy łącznik przerywa tylko przewód fazowy, a neutralny i ochronny omijają mechanizm.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia testerem, nie tylko „na oko”.
- W starszych instalacjach kolory przewodów bywają inne niż obecnie, więc nie wolno ufać samym barwom izolacji.
- Do zwykłego montażu wystarczą łącznik, śrubokręt, złączki instalacyjne i dostęp do dobrze uporządkowanej puszki.
- Łącznik podświetlany, schodowy albo podwójny wymaga innego układu niż zwykły jednobiegunowy.

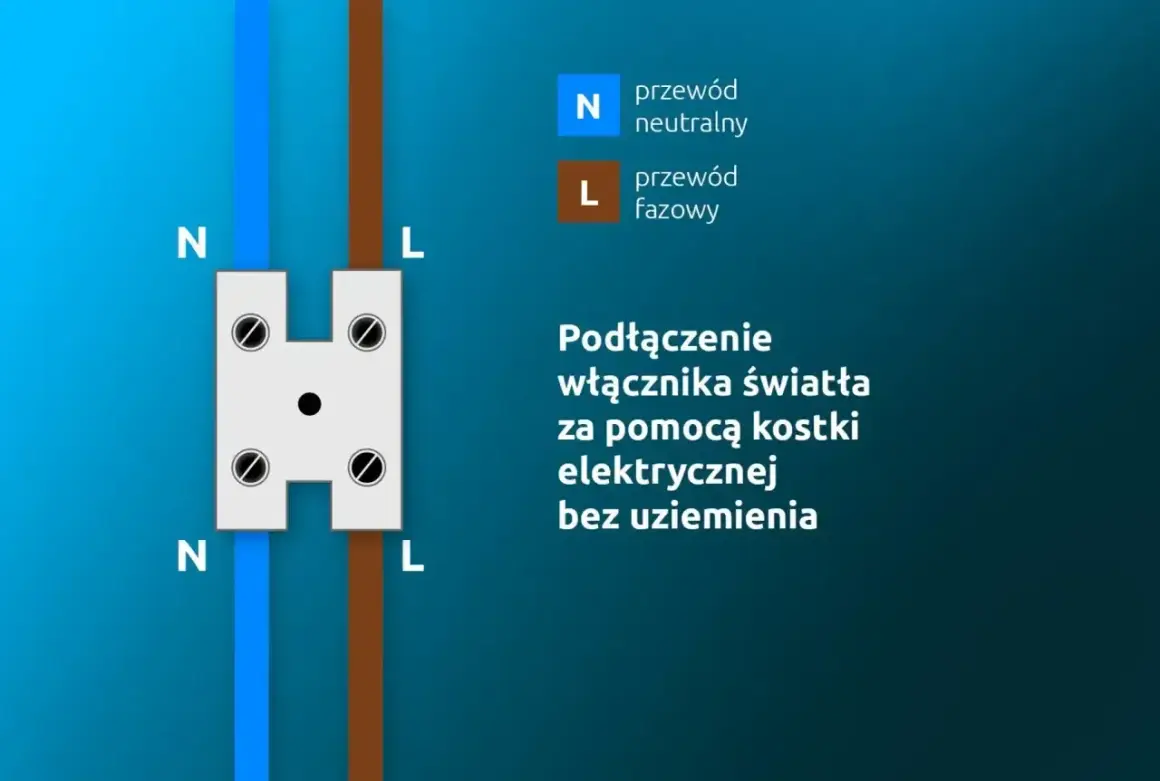

Jak działa poprawny układ w puszce
Jeżeli chcę wytłumaczyć ten temat najprościej, rozdzielam go na cztery przewody i jedno zadanie: łącznik ma przerwać fazę, a nie wszystko naraz. To dlatego w standardowym układzie przewód fazowy L wchodzi do łącznika, a z drugiego zacisku wraca przewód do lampy. Neutralny N i ochronny PE nie przechodzą przez mechanizm, tylko są łączone w puszce albo bezpośrednio przy oprawie.
| Przewód | Funkcja | Gdzie trafia | Najważniejsza uwaga |
|---|---|---|---|
| L | Faza zasilająca | Do zacisku wejściowego łącznika | To ten przewód ma być przerywany przez włącznik. |
| Przewód do lampy | Faza po przełączeniu | Z zacisku wyjściowego łącznika do oprawy | Po wyłączeniu nie powinien zasilać lampy. |
| N | Neutralny | Łączony w puszce i prowadzony do lampy | W zwykłym łączniku nie przechodzi przez mechanizm. |
| PE | Ochronny | Łączony w puszce i przy oprawie | Omija łącznik, ale musi być zachowany w całym obwodzie. |
W praktyce oznacza to, że w puszce często masz więcej żył niż na samym łączniku, bo część z nich służy do połączenia z lampą albo do przejścia dalej. To jest normalne. Niepokój powinien wzbudzić dopiero układ, w którym ktoś „na skróty” prowadzi neutralny przez łącznik albo miesza przewody bez oznaczeń. W takim momencie lepiej zatrzymać się na chwilę i sprawdzić schemat niż poprawiać błędy po omacku.
Jeśli instalacja ma działać estetycznie i bez późniejszego rozkuwania ściany, warto od razu zadbać o porządną puszkę i zapas miejsca na przewody. Przy remoncie to drobiazg, który naprawdę ułatwia życie, zwłaszcza gdy później chcesz wymienić sam osprzęt, a nie całą instalację.
To prowadzi do pytania, co powinno leżeć na stole, zanim w ogóle wyjmiesz mechanizm z pudełka.
Co przygotować zanim rozkręcisz osprzęt
Ja zawsze zaczynam od uporządkowania stanowiska, bo przy elektryce chaos kończy się najdrożej. Przy zwykłym łączniku jednobiegunowym potrzebujesz kilku rzeczy, ale ważniejszy od narzędzi jest stan samej puszki i przewodów. Jeśli wszystko jest ciasno upchane, izolacja poszarpana, a przewody za krótkie, montaż będzie walką z materią zamiast spokojnej pracy.
- śrubokręt dopasowany do zacisków łącznika,
- próbnik lub najlepiej dwubiegunowy tester napięcia,
- ściągacz izolacji albo nożyk elektroinstalacyjny,
- złączki instalacyjne do połączenia N i PE w puszce,
- łącznik dopasowany do typu instalacji,
- jeśli to remont, najlepiej także głębsza puszka, gdy obecna jest za płytka.
W praktyce najwygodniej pracuje się na obwodzie oświetleniowym wykonanym przewodem 3 x 1,5 mm², ale w starszych mieszkaniach możesz trafić na inne rozwiązania i nietypowe oznaczenia. Dlatego przed montażem sprawdzam nie tylko sam łącznik, lecz także to, czy w puszce da się bezpiecznie ułożyć wszystkie żyły bez nadmiernego zginania. Głębsza puszka nie jest luksusem, tylko realnym ułatwieniem, szczególnie gdy osprzęt ma podświetlenie albo elektronikę.
Gdy sprzęt jest już przygotowany, można przejść do właściwego schematu podłączenia.

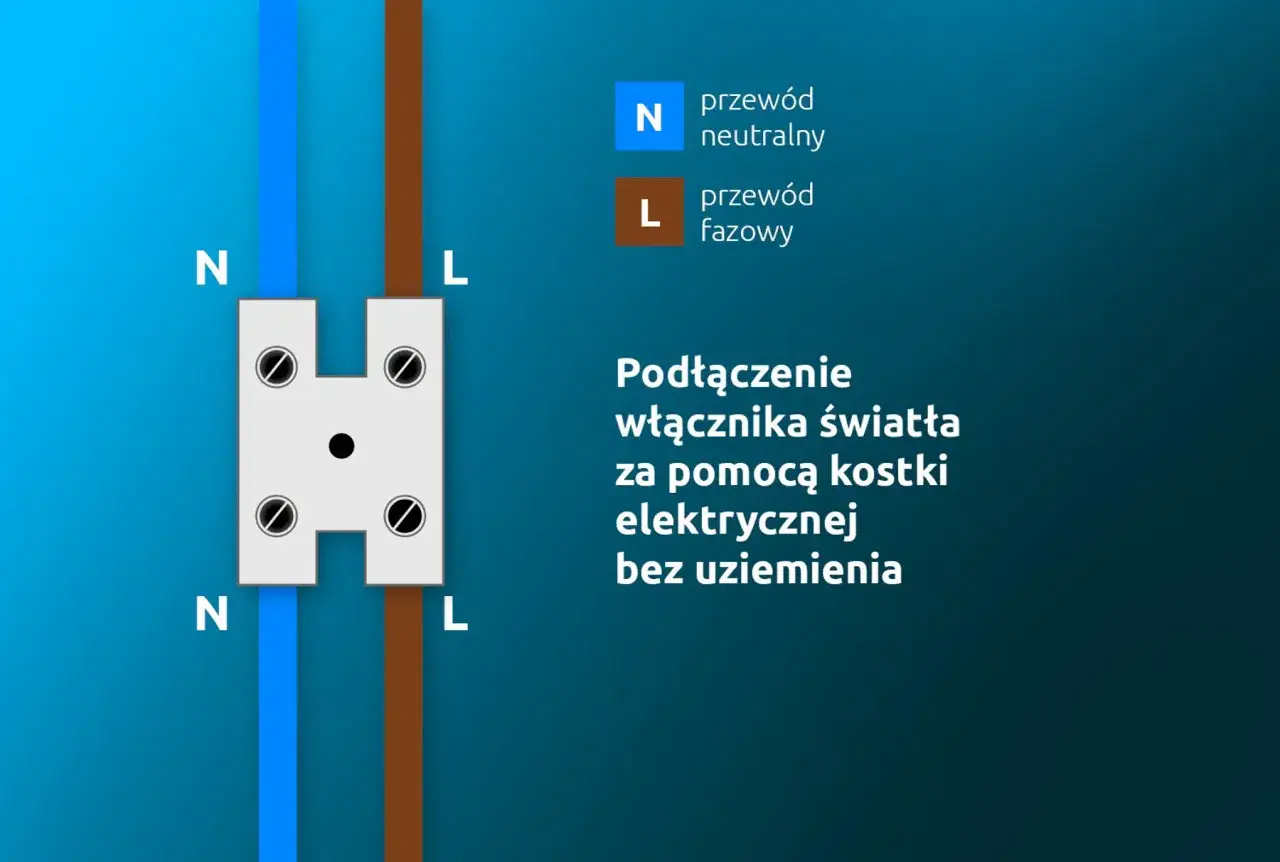

Schemat podłączenia krok po kroku
Przy zwykłym łączniku jednobiegunowym układ jest prosty, o ile trzymasz się jednej zasady: łącznik ma odcinać tylko fazę. Zanim dotkniesz przewodów, wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia testerem. To nie jest formalność, tylko warunek bezpiecznej pracy.
- Wyłącz zasilanie obwodu oświetlenia i potwierdź brak napięcia na przewodach.
- Odsuń przewody z puszki i rozdziel je na grupy: zasilanie, wyjście do lampy oraz ewentualne przeloty dalej.
- Połącz przewód neutralny N w złączce instalacyjnej, nie na zacisku łącznika.
- To samo zrób z przewodem ochronnym PE, jeśli występuje w puszce.
- Przewód fazowy zasilający podłącz do zacisku oznaczonego zwykle jako L.
- Przewód wracający do lampy podłącz do zacisku wyjściowego, najczęściej oznaczonego jako 1, strzałką albo symbolem wyjścia.
- Ułóż żyły tak, żeby nie były przygniecione, a potem osadź mechanizm w puszce i przykręć go zgodnie z systemem mocowania.
- Na końcu załóż ramkę i klawisz, a dopiero potem włącz zasilanie i wykonaj próbę działania.
Tu pojawia się ważny detal, który często umyka początkującym: oznaczenia zacisków potrafią się różnić między producentami. Jeden model ma wyraźne L i 1, inny strzałkę, jeszcze inny opisuje wyjście bardziej technicznie. Dlatego zawsze patrzę na obudowę i instrukcję konkretnego osprzętu, a nie na sam kolor przewodu. To drobiazg, który oszczędza dużo nerwów.
Jeśli w puszce masz również przewody idące dalej do kolejnego punktu albo do innego obwodu, nie wolno ich mieszać „bo tak będzie krócej”. Każda grupa przewodów musi mieć własne, logiczne połączenie. W przeciwnym razie instalacja zaczyna działać przypadkowo, a nie zgodnie ze schematem.
Kolejny krok to rozpoznanie przewodów. Tu najłatwiej o pomyłkę, zwłaszcza w starszych domach.
Jak rozpoznać przewody i nie zgadywać po kolorach
W nowej instalacji kolory są dużą podpowiedzią, ale w starszych mieszkaniach bywa inaczej. Oznaczenia przewodów zostały ujednolicone, jednak w starych obwodach nadal można spotkać barwy, które dziś nie odpowiadają standardowi. Dlatego kolor traktuję jako wskazówkę, a nie dowód. Dopiero po sprawdzeniu testerem wiem, który przewód jest który.
| Kolor lub oznaczenie | Najczęstsza rola | Na co uważać |
|---|---|---|
| Brązowy, czarny, szary | Faza L | To najczęstsze kolory przewodu zasilającego w instalacji jednofazowej. |
| Niebieski | Neutralny N | Nie powinno się używać go jako przewodu fazowego w nowym układzie. |
| Żółto-zielony | Ochronny PE | To przewód ochronny, którego nie prowadzi się przez zwykły łącznik. |
| Czerwony, biały, fioletowy i inne stare kolory | Różnie, zależnie od wieku instalacji | W starszych obwodach nie wolno zakładać funkcji po samym kolorze. |
Jeśli widzę instalację, w której niebieski przewód działa jak fazowy albo żółto-zielony został użyty w sposób niezgodny z funkcją ochronną, zatrzymuję pracę i weryfikuję układ dokładniej. To nie jest miejsce na zgadywanie. W praktyce lepiej poświęcić kilka minut na sprawdzenie niż później szukać przyczyny błędu po złożeniu całej puszki.
Nie każdy łącznik zachowuje się identycznie, więc warto jeszcze zobaczyć, kiedy zwykły schemat trzeba zmienić.
Kiedy standardowy schemat trzeba zmienić
Najczęstszy błąd przy zakupie osprzętu polega na założeniu, że każdy włącznik podłącza się tak samo. To nieprawda. Zwykły łącznik jednobiegunowy jest najprostszy, ale już wersja podświetlana, podwójna, schodowa albo elektroniczna może wymagać innego układu przewodów. I właśnie tu zaczynają się niespodzianki, których lepiej uniknąć jeszcze przed montażem.
| Wariant | Co się zmienia w puszce | Kiedy ma sens |
|---|---|---|
| Zwykły jednobiegunowy | Dwa przewody robocze do łącznika, N i PE omijają mechanizm | Jedno źródło światła sterowane z jednego miejsca |
| Podświetlany | Często potrzebuje także przewodu neutralnego przy mechanizmie | Gdy chcesz łatwiej znaleźć łącznik po ciemku |
| Podwójny | Jeden przewód fazowy zasilający i dwa wyjścia do dwóch lamp | Gdy z jednego miejsca sterujesz dwiema sekcjami oświetlenia |
| Schodowy | Między puszkami pojawiają się przewody korespondencyjne | Gdy światło ma działać z dwóch różnych miejsc |
W nowoczesnych rozwiązaniach zdarza się też, że łącznik elektroniczny wymaga neutralnego w puszce. To ważne, bo przy starszej instalacji może oznaczać konieczność dołożenia przewodu albo zmianę modelu osprzętu. Ja zawsze sprawdzam to przed zakupem, bo później różnica między prostym montażem a przeróbką potrafi być duża.
Jeżeli masz już odpowiedni typ łącznika, zostaje jeszcze jedna rzecz, która potrafi zepsuć cały efekt: błędy montażowe.
Najczęstsze błędy przy montażu
W praktyce pomyłki nie wynikają z braku wiedzy, tylko z pośpiechu. Zauważyłem, że najwięcej kłopotów robią te same sytuacje, więc zawsze zwracam uwagę na kilka punktów, zanim zamknę puszkę.
- podłączenie fazy i neutralnego „na wyczucie”, bez potwierdzenia testerem,
- zamiana przewodu zasilającego z przewodem wracającym do lampy,
- zostawienie zbyt krótkich żył, które później wysuwają się z zacisków,
- upchanie mechanizmu w zbyt płytkiej puszce,
- łączenie N i PE byle jak, zamiast w porządnych złączkach,
- mieszanie przewodów z różnych obwodów w jednej puszce,
- brak oznaczeń przy nietypowej, starej instalacji,
- mocowanie łącznika na siłę, gdy izolacja zaczyna się zgniatać.
Osobno traktuję jeszcze jeden problem: bardzo krótkie przewody w puszce. Jeśli mechanizm trzeba wciskać z wyraźnym oporem, to zwykle znak, że instalacja jest zbyt ciasna. W takiej sytuacji lepiej wymienić puszkę na głębszą albo uporządkować połączenia, niż liczyć na to, że „jakoś się zmieści”. To właśnie takie prowizorki wracają później jako luźne zaciski albo uszkodzona izolacja.
Kiedy unikniesz tych błędów, zostaje ostatnia kontrola, która decyduje o tym, czy instalacja naprawdę nadaje się do zamknięcia.
Co sprawdzam po montażu, zanim zamknę puszkę
Po złożeniu instalacji nie kończę pracy od razu. Najpierw robię krótki test działania, a potem sprawdzam mechanicznie, czy wszystko siedzi stabilnie. To zwykły nawyk, ale bardzo skuteczny. Jeśli coś ma się poluzować, wolę zauważyć to od razu, zanim ramka i klawisz zasłonią całą puszkę.
- czy światło włącza się i wyłącza za każdym razem bez opóźnienia,
- czy klawisz pracuje lekko i nie klinuje się o ramkę,
- czy w puszce nie ma nadmiernego naprężenia przewodów,
- czy mechanizm nie grzeje się po kilku minutach pracy,
- czy włącznik podświetlany nie powoduje żarzenia się diod LED po wyłączeniu,
- czy połączenia N i PE są dobrze dokręcone lub zatrzaśnięte w złączkach,
- czy osprzęt jest osadzony równo i nic nie odstaje od ściany.
Jeżeli po montażu światło zachowuje się dziwnie, na przykład lekko żarzy się przy LED-ach albo nie reaguje tak, jak powinno, zwykle winny jest model łącznika, źle rozpoznany przewód albo niewłaściwe połączenie w puszce. Wtedy nie forsuję rozwiązania na siłę, tylko wracam do schematu i sprawdzam, gdzie układ odbiega od standardu.
W prostym układzie wszystko sprowadza się do jednej reguły: faza przechodzi przez łącznik, a neutralny i ochronny pozostają poza nim. Jeśli instalacja jest stara, kolory nie pasują do obecnych oznaczeń albo osprzęt ma elektronikę, nie zgaduję na podstawie pierwszego wrażenia. Najpierw sprawdzam schemat konkretnego modelu, a jeśli coś nadal budzi wątpliwości, zlecam pracę elektrykowi. To zawsze jest tańsze niż poprawianie błędów po zamknięciu ściany.
