Gdy w suficie masz trzy żyły, a oprawa wychodzi tylko na dwa przewody, najważniejsze nie jest szybkie skręcenie kabli, tylko poprawne rozpoznanie funkcji każdego z nich. W praktyce chodzi o zwykłe podłączenie lampy 230 V, ale jeden błąd potrafi skończyć się zwarciem, wybiciem zabezpieczenia albo porażeniem.
W tym tekście pokazuję, jak odczytać kolory, kiedy taka lampa pasuje do instalacji z przewodem ochronnym, co zrobić z żółto-zieloną żyłą i kiedy lepiej zatrzymać montaż. Piszę to tak, jak sam podchodzę do takiego punktu: najpierw bezpieczeństwo, potem dopiero wygoda i estetyka.
Najważniejsze zasady przed montażem
- Trzy żyły z sufitu najczęściej oznaczają L, N i PE, ale w starszych instalacjach nie wolno ufać wyłącznie kolorom.
- Lampę z dwoma przewodami łączy się zwykle z neutralnym N i fazą L; przewód ochronny zostaje osobno, jeśli oprawa go nie wymaga.
- Jeśli oprawa ma metalową obudowę i zacisk PE, model z dwoma żyłami może być po prostu nieodpowiedni.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia testerem, nie „na oko”.
- Gdy w suficie są dwa przewody fazowe, zwykle oznacza to dwa obwody sterowania albo łącznik dwuklawiszowy, a nie dodatkowy neutralny.
Co oznaczają trzy żyły w suficie
W dokumentach technicznych publikowanych na gov.pl standardowa kolorystyka przewodów jest opisana dość jasno: niebieski to N, żółto-zielony to PE, a faza ma zwykle barwę brązową, czarną albo szarą. Ja traktuję to jako punkt wyjścia, nie wyrocznię, bo w starszych mieszkaniach kolory bywają pomieszane albo po latach tracą czytelność.

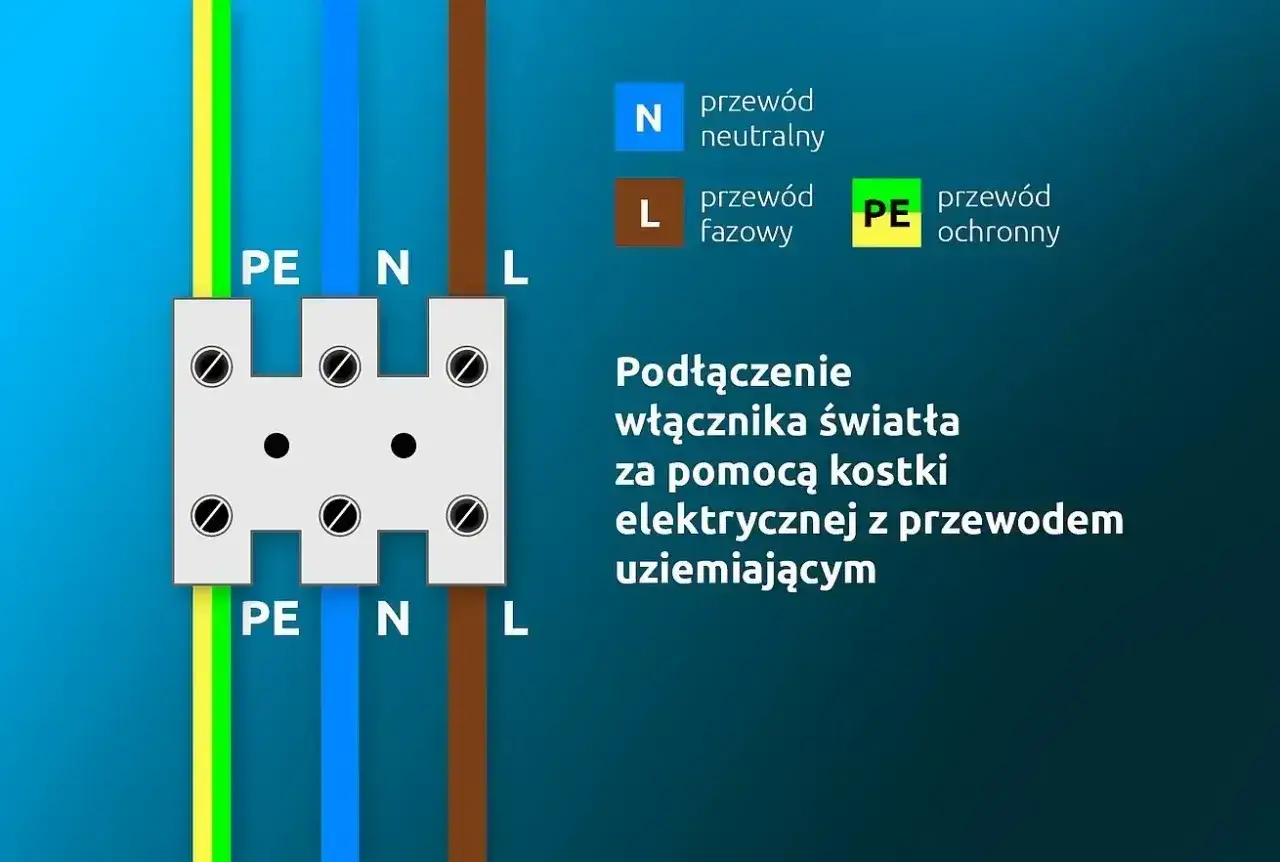

| Żyła | Typowy kolor | Rola | Co z nią robię przy lampie z 2 przewodami |
|---|---|---|---|
| PE | żółto-zielony | Ochrona przeciwporażeniowa | Izoluję ją w osobnej złączce, jeśli oprawa nie ma zacisku ochronnego |
| N | niebieski | Przewód neutralny | Łączę z przewodem neutralnym lampy |
| L | brązowy, czarny lub szary | Faza załączana z włącznika | Łączę z przewodem fazowym lampy |
| Druga faza | najczęściej czarny lub brązowy | Osobny obwód albo drugi klawisz | Nie podłączam jej do lampy 2-żyłowej, tylko odizolowuję |
Najważniejszy wniosek jest prosty: kolor pomaga, ale nie zastępuje pomiaru. Jeżeli przewody w punkcie lampowym nie zgadzają się z opisem, nie próbuję zgadywać funkcji po wyglądzie izolacji, tylko sprawdzam je testerem. To właśnie od tego zaczyna się bezpieczne podłączenie, a dalej robi się już znacznie prościej.
Czy lampa z dwoma przewodami pasuje do takiego punktu
Dwużyłowa oprawa najczęściej oznacza, że producent przewidział ją jako urządzenie w II klasie ochronności, czyli z podwójną izolacją. Taki model pracuje bez zacisku ochronnego, więc przewód PE z sufitu nie bierze udziału w zasilaniu samej oprawy, ale nadal musi zostać bezpiecznie odizolowany.
| Sytuacja | Co to oznacza | Mój ruch |
|---|---|---|
| Lampa ma 2 przewody, a w suficie są L, N i PE | To najczęstszy i poprawny wariant | Łączę L z L, N z N, a PE zabezpieczam osobno |
| Lampa ma 2 przewody, ale korpus jest metalowy i ma zacisk ochronny | Oprawa może wymagać PE | Sprawdzam instrukcję producenta lub wybieram inną lampę |
| W suficie są dwa przewody fazowe | Najczęściej to dwa wyjścia z łącznika dwuklawiszowego | Używam tylko jednego obwodu, drugi zostawiam odizolowany |
| Instalacja jest stara i kolory są niepewne | Nie da się ufać samym barwom żył | Najpierw identyfikuję przewody, potem dopiero łączę lampę |
Jeśli oprawa ma tylko dwa przewody, a sufit daje trzy, to sama różnica liczby żył nie jest problemem. Problemem byłoby dopiero przypadkowe potraktowanie ochronnego jak neutralnego albo podanie zasilania na oba obwody naraz. Gdy już to rozróżnisz, możesz przejść do montażu bez niepotrzebnego ryzyka.
Jak podłączyć lampę krok po kroku
Instrukcje Schneider Electric przypominają, żeby przed pracą odłączyć wyłącznik nadprądowy i nie zakładać, że wyłączona oprawa jest bezpieczna tylko dlatego, że zgasło światło. Ja dodatkowo sprawdzam brak napięcia testerem dwubiegunowym, bo to eliminuje zgadywanie i oszczędza późniejszych problemów.
- Wyłącz właściwy obwód w rozdzielnicy i upewnij się, że nikt go przypadkiem nie załączy.
- Sprawdź brak napięcia na wszystkich żyłach w suficie, a nie tylko na jednej.
- Rozpoznaj przewody: neutralny, fazowy załączany z włącznika i ochronny.
- Połącz N z N oraz L z L w złączce dopasowanej do przekroju przewodu.
- Przewód PE wsuń do osobnej złączki, jeśli oprawa nie ma zacisku ochronnego.
- Jeśli trafisz na drugi przewód fazowy, nie łącz go z lampą „na wszelki wypadek” - zostaw go odizolowanego.
- Ułóż przewody tak, by nic nie było naprężone, i zamocuj oprawę mechanicznie.
- Włącz zasilanie i sprawdź, czy lampa działa stabilnie, bez migotania i bez trzasków.

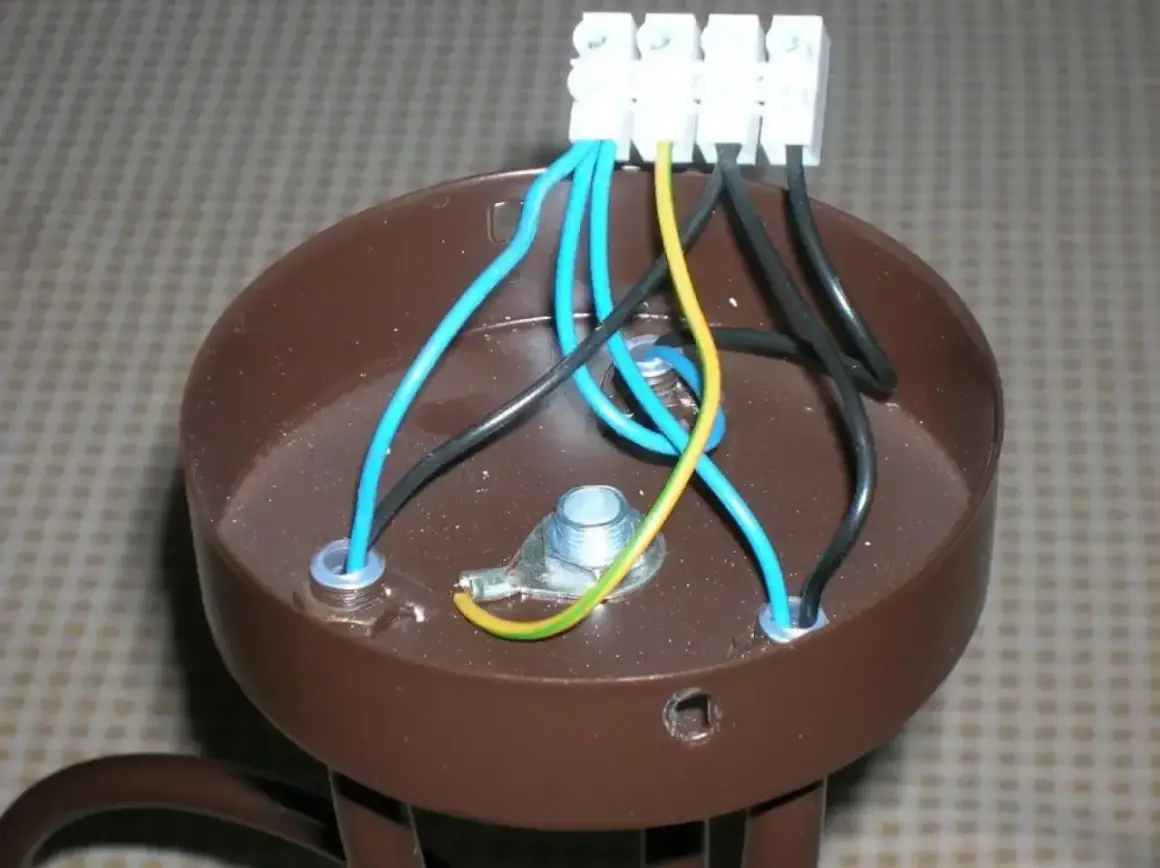

Ja nie skręcam przewodów „na taśmę” i nie zostawiam gołej miedzi poza złączką. W tak małym punkcie instalacji najwięcej awarii robią właśnie luźny styk, zbyt krótkie wsunięcie żyły i przypadkowy kontakt przewodów, które nie powinny się spotkać. Dlatego połączenie ma być krótkie, czyste i mechanicznie pewne.
Co zrobić z przewodem ochronnym i drugim obwodem
Najczęstszy błąd to traktowanie żółto-zielonego przewodu jak „zbędnego trzeciego kabla”. On nie jest ozdobą instalacji. Jeśli lampa ma zacisk PE, łączysz go tylko tam; jeśli oprawa jest klasy II, przewód ochronny odkładasz do osobnej złączki i nie doprowadzasz do kontaktu z L ani N.
- PE nie łączę z N - to nie jest zamiennik neutralnego.
- PE nie obcinam na równo z podsufitką, tylko zostawiam go w złączce i z zapasem na serwis.
- Drugi przewód fazowy odizolowuję osobno, zamiast „dla pewności” podłączać go do lampy.
- Oprawa klasy I wymaga podłączenia do zacisku ochronnego, więc dwużyłowa lampa może być niewłaściwym wyborem.
- Łazienka i kuchnia to miejsca, w których nie robię kompromisów przy ochronie i identyfikacji przewodów.
To właśnie tutaj najłatwiej o pomyłkę, bo wielu osobom wydaje się, że skoro lampa świeci, to reszta „nie ma znaczenia”. Ma. Przewód ochronny odpowiada za bezpieczeństwo przy awarii izolacji, a źle zidentyfikowana faza potrafi wywołać problemy, których nie widać od razu. Kiedy to uporządkujesz, zostaje już tylko unikanie typowych błędów montażowych.
Najczęstsze błędy, których lepiej nie popełniać
Przy takim montażu błędy powtarzają się zaskakująco podobnie. Nie wynikają z braku chęci, tylko z pośpiechu i zbyt dużego zaufania do kolorów albo do „intuicji”.
| Błąd | Co może się stać | Lepsze rozwiązanie |
|---|---|---|
| Ufam wyłącznie kolorom w starej instalacji | Łączę nie te żyły, które trzeba | Sprawdzam funkcję przewodu testerem |
| Łączę PE z N | Ryzykuję zwarcie i nieprawidłową ochronę | PE idzie do osobnej złączki albo zacisku ochronnego |
| Zostawiam luźną miedź poza złączką | Pojawia się grzanie, iskrzenie albo zwarcie | Wsuwam przewód na pełną głębokość i sprawdzam docisk |
| Wpinam oba przewody fazowe do lampy 2-żyłowej | Lampa działa nieprzewidywalnie albo wybija zabezpieczenie | Wybieram jeden właściwy obwód, drugi izoluję |
| Ignoruję niezgodność LED z ściemniaczem | Mam migotanie, buczenie albo niestabilną pracę | Dobieram źródło światła i osprzęt do siebie |
Jeśli po włączeniu bezpiecznik wybija od razu, nie szukam „lepszego skręcenia” przewodów, tylko zakładam błąd połączenia albo usterkę oprawy. W praktyce to oszczędza czas, a przede wszystkim chroni instalację. Gdy widzę, że sytuacja nie jest jednoznaczna, przechodzę do decyzji, czy w ogóle warto kończyć montaż samodzielnie.
Kiedy lepiej wezwać elektryka zamiast kończyć montaż na własną rękę
Gdybym miał wskazać granicę, to jest nią moment, w którym nie jestem pewien funkcji przewodów albo instalacja wygląda na starą i modyfikowaną wiele razy. Wtedy dalej już nie „pomagam sobie”, tylko zatrzymuję się i wzywam fachowca.
- Przewody mają stare albo niejednoznaczne kolory i nie da się ich pewnie zidentyfikować.
- W suficie pojawia się więcej niż trzy żyły albo układ wygląda jak dwa obwody sterowania.
- Instalacja ma aluminium, ślady nadpaleń, kruche izolacje albo luźne połączenia.
- Po podłączeniu bezpiecznik wybija od razu albo lampa zachowuje się niestabilnie.
- To łazienka, strefa wilgotna albo oprawa montowana w pobliżu zabudowy i ocieplenia.
- Nie masz testera dwubiegunowego i pewnego sposobu sprawdzenia, która żyła jest która.
W takich warunkach „zrobienie tego na oko” zwykle wychodzi drożej niż jedna wizyta elektryka. I mówię to bez przesady: przy oświetleniu zysk z samodzielności jest sensowny tylko wtedy, gdy instalacja jest czytelna, a Ty masz narzędzia i spokojną głowę. Jeśli tego brakuje, lepiej nie zamieniać prostego montażu w naprawę awarii.
Co sprawdzam po montażu, żeby oświetlenie działało długo
Po pierwszym uruchomieniu nie patrzę tylko na to, czy światło się zapaliło. Sprawdzam jeszcze, czy oprawa nie grzeje się nadmiernie, nie buczy, nie mruga i czy przewody nie są ściśnięte przez podsufitkę. W dobrze wykonanym montażu lampy chodzi nie tylko o bezpieczeństwo dziś, ale też o to, by całość działała stabilnie po miesiącach i latach.
Jeśli wybierasz LED, zwracam uwagę na sensowną jakość źródła światła i zgodność z osprzętem, bo to ogranicza zużycie energii i liczbę późniejszych poprawek. W domu budowanym świadomie liczy się właśnie taki detal: porządny styk, małe straty, brak przegrzewania i możliwość łatwego serwisu. Gdy te warunki są spełnione, podłączenie lampy z dwiema żyłami do instalacji z trzema przewodami przestaje być zagadką, a staje się zwykłą, przewidywalną czynnością.
