Nadruk na kablu nie jest ozdobą, tylko skróconą instrukcją obsługi przewodu. W tych kilku znakach kryją się informacje o napięciu, budowie, elastyczności, przekroju i przeznaczeniu, a to ma znaczenie zarówno przy zwykłej wymianie gniazda, jak i przy instalacjach grzewczych. Poniżej rozbijam, jak czytać oznaczenia kabli i co z nich wynika w praktyce, bez zgadywania po samym kolorze albo po nazwie handlowej.
Najważniejsze reguły, które pozwalają szybko odczytać kabel
- Najpierw sprawdzam typ kabla, a dopiero potem kolor, bo nadruk mówi więcej niż izolacja.
- Cyfry przy typie zwykle odnoszą się do napięcia znamionowego, na przykład 300/500 V albo 450/750 V.
- Liczba i układ żył pokazują, czy kabel ma przewód ochronny i jaki ma przekrój.
- Litery w oznaczeniu opisują materiał izolacji, powłoki i elastyczność przewodu.
- Kolor żył pomaga, ale nie wystarcza, zwłaszcza w starszych albo przerabianych instalacjach.
- Przy ogrzewaniu liczy się nie tylko kod, lecz także temperatura pracy, miejsce prowadzenia i sposób obciążenia kabla.
Gdzie na kablu szukać informacji i co zwykle mówi nadruk
Ja zaczynam zawsze od samego nadruku na powłoce. Producenci umieszczają tam kilka rzeczy naraz: nazwę lub znak firmy, typ przewodu, napięcie znamionowe, przekrój żył, liczbę żył, czasem klasę reakcji na ogień, a nierzadko także znacznik metrowy. To nie jest przypadkowy ciąg znaków, tylko zestaw danych, który ma pozwolić odróżnić kabel instalacyjny od giętkiego, przewód do stałego montażu od przewodu do urządzenia ruchomego i kabel do wnętrz od kabla do trudniejszych warunków.
W praktyce najbardziej przydatne są cztery elementy: typ kabla, napięcie, przekrój i liczba żył. Reszta dopowiada szczegóły, na przykład czy przewód nadaje się do pracy w ziemi, czy ma lepszą odporność mechaniczną, czy jest bezhalogenowy, albo czy został przebadany pod kątem reakcji na ogień. Jeśli nadruk jest niepełny, starty lub nielogiczny, nie traktuję tego jako drobiazgu, tylko jako sygnał, że trzeba sięgnąć po kartę katalogową lub zrezygnować z zakupu.
To właśnie na tym etapie większość osób robi pierwszy błąd. Patrzy na kolor albo na to, że kabel „wygląda solidnie”, zamiast odczytać nadruk od lewej do prawej i wyłapać najważniejsze parametry. Kiedy wiem już, gdzie leży ta informacja, łatwiej rozebrać sam kod na części.
Jak rozłożyć oznaczenie na części

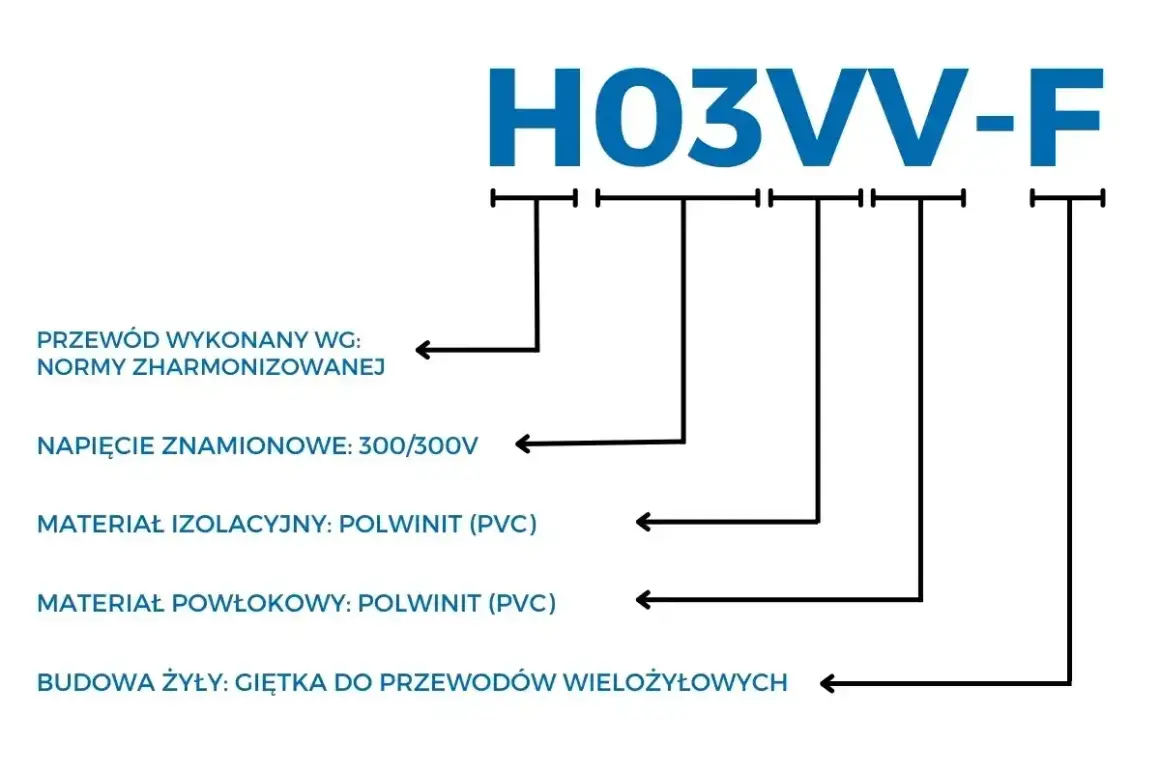

Najczytelniej jest potraktować oznaczenie jak skrót złożony z kilku bloków. W jednym ciągu mogą stać litery opisujące materiał, cyfry określające napięcie, a na końcu zapis o liczbie żył i przekroju. Dla przykładu zapis H05VV-F 3G1,5 nie jest jedną nazwą, tylko zestawem informacji, które warto czytać osobno.
| Fragment oznaczenia | Co zwykle oznacza | Jak to czytam w praktyce |
|---|---|---|
| H | Oznaczenie harmonizowane | Kabel zgodny z europejskim systemem oznaczeń |
| 05 / 07 | Zakres napięcia znamionowego | Najczęściej 300/500 V dla 05 i 450/750 V dla 07 |
| V | PVC, czyli polichlorek winylu | Izolacja lub powłoka z tworzywa PVC |
| R | Guma lub materiał o podobnych właściwościach | Kabel bardziej odporny na trudniejsze warunki niż typowy PVC |
| F | Przewód giętki | Nadaje się do połączeń ruchomych i sprzętu |
| 3G | Trzy żyły, w tym ochronna | Jest przewód PE, więc kabel ma żyłę żółto-zieloną |
| 3x | Trzy żyły o podanym przekroju | Układ trzeba potwierdzić z dokumentacją, nie zakładam PE automatycznie |
| 1,5 | Przekrój żyły w mm² | Każda żyła ma 1,5 mm² |
Przy oznaczeniach europejskich ważna jest też kolejność. Najpierw czytam, czy kabel jest harmonizowany, potem napięcie, potem materiał, następnie elastyczność, a na końcu strukturę żył. To proste, ale bardzo ułatwia życie, bo zamiast jednego „dziwnego ciągu liter” dostaję zestaw konkretnych odpowiedzi. Tę samą logikę warto potem zastosować do najczęściej spotykanych nazw używanych na polskim rynku.
Najczęstsze oznaczenia, które spotkasz w Polsce
Na budowie i w sklepach najczęściej widać dwie rodziny zapisów: harmonizowane, takie jak H05VV-F, oraz lokalne, na przykład YDY, YDYp czy YKY. Dla osoby, która chce kupić właściwy przewód, ważniejsza od samej nazwy jest funkcja kabla. Inny przewód sprawdzi się w stałej instalacji pod tynkiem, a inny przy podłączeniu urządzenia, które będzie się ruszać albo pracować w trudniejszych warunkach.
| Oznaczenie | Co oznacza w praktyce | Gdzie najczęściej je spotkasz |
|---|---|---|
| YDY | Przewód instalacyjny z izolacją i powłoką PVC, zwykle do stałego montażu | Instalacje wewnętrzne, prowadzenie w tynku, rurkach i kanałach |
| YDYp | Wersja płaska, wygodniejsza tam, gdzie ważny jest niski profil przewodu | Układanie pod tynkiem i w miejscach, gdzie płaski kształt ułatwia montaż |
| YKY | Kabel energetyczny z PVC, przeznaczony do stałych połączeń i większych obciążeń | Zasilanie budynku, prowadzenie w gruncie, na zewnątrz lub w kanalizacji kablowej |
| LgY | Giętka żyła miedziana w izolacji PVC | Rozdzielnice, szafy sterownicze, połączenia wewnątrz urządzeń |
| OMY / OWY | Miękkie przewody do sprzętów i połączeń ruchomych | Lekkie urządzenia, przedłużacze, przewody do odbiorników domowych |
| H05VV-F | Giętki przewód harmonizowany 300/500 V, z PVC | Połączenia urządzeń domowych i lekkie zastosowania wewnętrzne |
| H07RN-F | Giętki przewód do cięższych warunków, zwykle bardziej odporny niż typowy PVC | Sprzęt przenośny, warsztat, miejsca narażone na wilgoć i obciążenia mechaniczne |
W ofertach handlowych trafiają się też uproszczenia. Na przykład zapis 3x1,5 bywa używany bardzo swobodnie, mimo że z punktu widzenia technicznego ważne byłoby doprecyzowanie, czy w kablu jest żyła ochronna, czy nie. Dlatego samą nazwę zawsze zestawiam z przekrojem, napięciem i kartą katalogową, a nie z opisem skróconym w sklepie. I właśnie tu pojawia się kolejny istotny filtr, czyli kolor żył.
Kolory żył pomagają, ale nie zastępują oznaczenia
Kolor izolacji nadal ma znaczenie, ale nie jest samodzielnym dowodem na funkcję przewodu. W typowej instalacji spotkasz brązowy, czarny lub szary jako żyły fazowe, niebieski jako neutralny oraz żółto-zielony jako ochronny PE. W starszych obwodach może się pojawić przewód PEN, który łączył funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności przy modernizacji.
| Kolor | Typowa funkcja | Na co uważam |
|---|---|---|
| Brązowy, czarny, szary | Przewody fazowe | W obwodach wielożyłowych trzeba sprawdzić układ całego kabla, nie tylko pojedynczą żyłę |
| Niebieski | Neutralny N | Nie zakładam automatycznie, że każdy niebieski przewód w starej instalacji jest poprawnie podłączony |
| Żółto-zielony | Ochronny PE | Ta żyła nie powinna być używana do innych celów |
| Inne kombinacje | Sterowanie, sygnał, obwody pomocnicze | Tu kolor bywa umowny, dlatego sprawdzam dokumentację i opis zacisków |
W praktyce najwięcej błędów widzę tam, gdzie ktoś chce ocenić kabel wyłącznie po barwie izolacji. To działa tylko do momentu, gdy instalacja jest nowa, czytelnie opisana i wykonana zgodnie ze standardem. Przy remoncie, rozbudowie albo naprawie ogrzewania takie podejście szybko przestaje być bezpieczne. Dlatego w obwodach zasilających i sterujących patrzę najpierw na oznaczenie, a kolor traktuję jako potwierdzenie, nie jako jedyne źródło prawdy.
Ta ostrożność staje się jeszcze ważniejsza, kiedy przewód ma współpracować z ogrzewaniem, pompą ciepła albo innym urządzeniem pracującym dłużej i w wyższej temperaturze.
Co oznaczenia mówią przy instalacjach grzewczych
Przy ogrzewaniu kabel nie ma tylko przewodzić prąd. On musi jeszcze wytrzymać warunki pracy, temperaturę otoczenia, czas obciążenia i sposób prowadzenia. Dlatego przy takim zastosowaniu nie wystarcza sam „ładnie wyglądający” przewód. Ja sprawdzam, czy kabel jest do stałej instalacji, czy do połączenia ruchomego, czy ma odpowiednią odporność termiczną i czy jego przekrój pasuje do mocy odbiornika.
| Sytuacja | Na co patrzę w oznaczeniu | Co to daje w praktyce |
|---|---|---|
| Podłączenie urządzenia grzewczego wewnątrz domu | Przewód giętki, napięcie znamionowe, przekrój | Łatwiejszy montaż i mniejsze ryzyko uszkodzenia przy pracy urządzenia |
| Stałe zasilenie kotła, pompy ciepła lub sterownika | Kabel do instalacji stałej, przekrój i warunki prowadzenia | Lepsza trwałość i mniejsze ryzyko przegrzewania |
| Przewód prowadzony na zewnątrz lub w gruncie | Kabel do trudniejszych warunków, odpowiednia powłoka i napięcie | Większa odporność na wilgoć, uszkodzenia i długą pracę w terenie |
| Podłączenie elementów podłogówki lub termostatu | Dokumentacja producenta systemu, przekrój, liczba żył | Poprawna współpraca z automatyką i bezpieczeństwo obciążenia |
W przewodach do urządzeń grzewczych często liczy się też to, czego sam nadruk nie pokazuje wprost, czyli maksymalna temperatura pracy i warunki montażu. Jeśli kabel ma przebiegać blisko źródła ciepła, lepiej nie zakładać, że każdy przewód PVC poradzi sobie tak samo dobrze. W trudniejszych warunkach zwykle szuka się przewodów o lepszej odporności mechanicznej lub termicznej, a w obiektach budowlanych dochodzi jeszcze kwestia reakcji na ogień i ewentualnych rozwiązań bezhalogenowych.
Przy ogrzewaniu podłogowym warto pamiętać o jednej rzeczy, którą wiele osób pomija: sam kabel zasilający to nie wszystko. Jeśli system jest fabryczny, ważne są także moc na metr, zalecany sposób układania, długość zimnego końca, obciążenie termostatu i czujnik podłogowy. W takim układzie nadruk na przewodzie mówi dużo, ale nie zastępuje instrukcji całego systemu. To właśnie dlatego przy instalacjach grzewczych najpierw czytam dokumentację, a dopiero potem patrzę na oznaczenie kabla.
Najczęstsze błędy przy odczycie oznaczeń
Najbardziej kosztowne pomyłki są zwykle proste. Ktoś widzi „mocny” kabel i zakłada, że nada się do wszystkiego. Albo patrzy tylko na kolor żyły, nie zwracając uwagi na napięcie znamionowe i sposób wykonania. W praktyce te błędy wychodzą dopiero po montażu, a wtedy poprawka bywa droga i czasochłonna.
- Mylenie przewodu giętkiego z instalacyjnym - kabel do urządzenia ruchomego nie zawsze nadaje się do stałego prowadzenia w ścianie.
- Odczytywanie samego koloru zamiast pełnego oznaczenia - szczególnie ryzykowne w starszych instalacjach i po przeróbkach.
- Ignorowanie napięcia znamionowego - przewód 300/500 V nie jest tym samym co kabel 0,6/1 kV.
- Zbyt mały przekrój żył - kabel może fizycznie pasować, ale elektrycznie już nie.
- Dobór kabla bez względu na temperaturę i środowisko - przy ogrzewaniu, na zewnątrz i w wilgoci to jeden z częstszych powodów awarii.
- Pomijanie dokumentacji urządzenia - czasem producent wymaga konkretnego typu przewodu albo określonego sposobu podłączenia.
Gdyby miał to ująć najkrócej, najgorszym nawykiem jest zgadywanie. Nadruk na kablu daje dość informacji, żeby ocenić, czy przewód pasuje do zadania, ale tylko wtedy, gdy czyta się go w całości. I właśnie dlatego przed zakupem robię prostą kontrolę kilku parametrów, zamiast ufać samemu opisowi z półki.
Co sprawdzam przed zakupem, żeby kabel działał bez niespodzianek
Przed decyzją o zakupie lub montażu przechodzę przez krótką checklistę. To nie jest skomplikowane, ale bardzo ogranicza ryzyko pomyłki. Najpierw ustalam, czy przewód będzie leżał na stałe, czy ma się ruszać. Potem sprawdzam napięcie, liczbę żył, przekrój i to, czy potrzebuję żyły ochronnej. Na końcu oceniam środowisko pracy, czyli temperaturę, wilgoć, możliwy kontakt z uszkodzeniami mechanicznymi oraz ewentualne wymagania pożarowe.
- Typ przewodu - instalacyjny, giętki, energetyczny czy specjalny do trudniejszych warunków.
- Napięcie znamionowe - musi pasować do instalacji i odbiornika.
- Liczba żył i obecność PE - ważne przy urządzeniach z ochroną przeciwporażeniową.
- Przekrój - trzeba go dobrać do mocy i długości trasy.
- Środowisko pracy - wewnątrz, na zewnątrz, w ziemi, przy źródle ciepła, w wilgoci.
- Wymagania systemu lub urządzenia - szczególnie istotne przy ogrzewaniu, automatyce i urządzeniach o stałym obciążeniu.
Jeśli nadruk jest nieczytelny, nie zgaduję. Szukam karty katalogowej producenta, porównuję przekrój z obciążeniem i dopiero wtedy wybieram przewód. Przy kablach pracujących w budynku, a zwłaszcza przy instalacjach grzewczych, taki porządek naprawdę oszczędza błędów i późniejszych przeróbek.
