Montaż lampy rzadko kończy się na prostym połączeniu kolorów. Gdy z sufitu wychodzą cztery przewody, a w oprawie są trzy żyły, najważniejsze nie jest ich policzenie, tylko ustalenie funkcji każdego z nich. W tym tekście pokazuję, jak rozpoznać przewody, jak bezpiecznie połączyć lampę i kiedy jeden kabel trzeba odłożyć do osobnej złączki albo przerwać pracę.
Najważniejsze zasady przed podłączeniem lampy
- Najpierw wyłącz zasilanie i sprawdź brak napięcia próbnikiem dwubiegunowym.
- Kolory przewodów są wskazówką, ale nie zastępują identyfikacji funkcji.
- W typowym układzie łączysz fazę z fazą, neutralny z neutralnym, a ochronny z ochronnym.
- Czwarty przewód z sufitu najczęściej zostaje w osobnej złączce, a nie „na skrętkę”.
- Jeśli instalacja jest stara, aluminiowa albo nadpalona, lepiej zatrzymać montaż i wezwać elektryka.
Najpierw ustal, co naprawdę wychodzi z sufitu
Ja zawsze zaczynam od funkcji żył, nie od ich liczby. Przy układzie czterech przewodów z sufitu i trzech w lampie najczęściej masz do czynienia z klasycznym zestawem faza, neutralny i ochronny oraz dodatkowym przewodem fazowym albo przelotem do kolejnego punktu oświetlenia.
| Przewód | Najczęstszy kolor | Rola | Jak go traktować |
|---|---|---|---|
| L | brązowy, czarny lub szary | faza zasilająca lampę | połącz z przewodem fazowym oprawy |
| N | niebieski | neutralny | połącz z N lampy |
| PE | zielono-żółty | ochronny | połącz z zaciskiem ochronnym lub odizoluj zgodnie z klasą oprawy |
| dodatkowa faza | często czarny lub brązowy | drugi obwód albo pętla zasilania | odłóż do osobnej złączki, chyba że lampa ma drugi tor |
W starszych instalacjach możesz spotkać też PEN, czyli przewód pełniący jednocześnie funkcję neutralną i ochronną. To właśnie dlatego sam kolor nie wystarcza, a połączenie trzeba czytać z kontekstu całego obwodu. Jeśli z sufitu wychodzą dwa przewody fazowe, bardzo możliwe, że jeden obsługuje drugi klawisz łącznika albo zasila kolejny punkt światła. Dopiero rozpoznanie przewodów pozwala przejść do bezpiecznego montażu.
Jak rozpoznać przewody bez zgadywania
Tu nie ma miejsca na improwizację. Ja zaczynam od odłączenia obwodu w rozdzielnicy, a potem sprawdzam brak napięcia próbnikiem dwubiegunowym, czyli miernikiem, który pokazuje napięcie między dwoma punktami i jest pewniejszy niż popularny śrubokręt neonowy.
- Wyłącz odpowiedni bezpiecznik i oznacz go, żeby nikt nie włączył zasilania w trakcie pracy.
- Sprawdź, czy w przewodach rzeczywiście nie ma napięcia.
- Zrób zdjęcie przed rozłączeniem, nawet jeśli wydaje się to banalne.
- Porównaj kolory żył z funkcją przewodów, ale nie ufaj samym kolorom.
- Jeśli widzisz dodatkową żyłę fazową, odłóż ją do późniejszego odseparowania w złączce.
W starych instalacjach trafiają się przewody aluminiowe, krucha izolacja albo ślady przegrzania. W takim układzie nie ma sensu „dociągać” montażu na siłę. Lepiej zatrzymać się tutaj, niż naprawiać uszkodzoną puszkę po zwarciu. Dopiero po takim rozpoznaniu ma sens sam montaż.

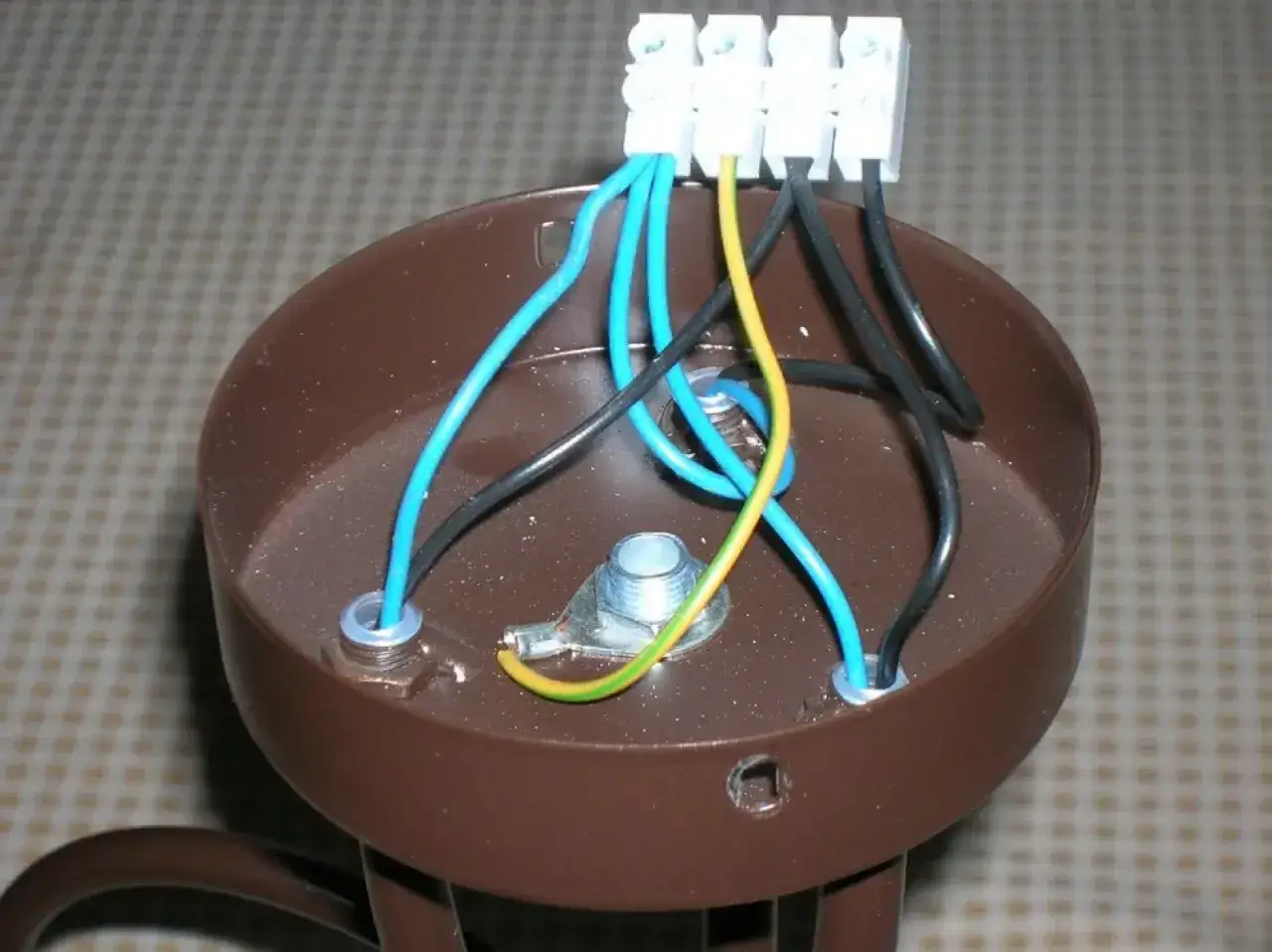

Jak podłączyć lampę z trzema żyłami do czterech przewodów
W typowej oprawie z trzema przewodami masz przewód fazowy, neutralny i ochronny. Ja robię to w takiej kolejności:
- Neutralny z sufitu łączę z przewodem N lampy, zwykle niebieskim.
- Ochronny z sufitu łączę z przewodem PE albo zaciskiem ochronnym oprawy, zwykle zielono-żółtym.
- Fazę z sufitu łączę z przewodem L lampy, najczęściej brązowym lub czarnym.
- Dodatkowy przewód fazowy albo przelotowy z sufitu odkładam do osobnej, zamkniętej złączki.
- Na końcu sprawdzam, czy w złączkach nie wystaje goła miedź i czy przewody nie są napięte po zamontowaniu maskownicy.
Jeżeli oprawa ma dwa niezależne obwody świetlne i producent przewidział dwa wejścia fazowe, można wykorzystać oba przewody fazowe z sufitu. To jednak działa tylko wtedy, gdy lampa i łącznik są do tego przystosowane. W zwykłej lampie z jednym wejściem fazowym drugi przewód po prostu izoluję. Ja wolę złączkę sprężynową niż skręcanie żył i taśmę, bo połączenie jest stabilniejsze i łatwiej je później skontrolować.
Kiedy czwarty przewód zostaje wolny, a kiedy nie
Najczęściej wolny przewód to albo druga faza sterowana z drugiego klawisza, albo przewód przelotowy do kolejnego punktu. W obu przypadkach nie wolno go zostawiać luzem. Powinien trafić do osobnej złączki, żeby nie dotknął metalowej części oprawy ani innego przewodu.
Tu przydaje się też rozróżnienie klas opraw. Oprawa klasy II, czyli z podwójną izolacją, nie wymaga przewodu ochronnego. Jeśli lampa jest metalowa i ma zacisk ochronny, PE trzeba podłączyć. Gdy oprawa nie ma zacisku PE, a powinna go mieć, nie montuję jej „na skróty”.
- Nie łącz dwóch faz razem, jeśli nie masz pewności, że pochodzą z tego samego obwodu.
- Nie odcinaj przewodu ochronnego tylko dlatego, że „przeszkadza”.
- Nie zostawiaj żyły poza złączką, nawet na chwilę.
W praktyce ta sekcja często decyduje o tym, czy montaż jest bezpieczny, czy tylko wygląda na skończony. I właśnie tu pojawiają się najczęstsze pomyłki.
Najczęstsze błędy przy takim montażu
- Łączenie przewodów wyłącznie po kolorach, bez sprawdzenia funkcji.
- Skręcanie żył i owijanie ich taśmą zamiast użycia złączki.
- Pomijanie przewodu ochronnego albo jego ucinanie „żeby nie przeszkadzał”.
- Zostawianie gołej miedzi poza złączką.
- Podpinanie oprawy pod niewłaściwy klawisz, gdy z sufitu wychodzą dwie fazy sterowane osobno.
- Wieszanie ciężkiej lampy na samych przewodach zamiast na porządnym mocowaniu.
Jeśli po rozebraniu punktu widzisz ślady nadtopienia, czarny nalot, sparciałą izolację albo aluminiowe żyły, nie traktuję tego jak drobny problem. To sygnał, że instalacja wymaga bardziej ostrożnego podejścia, a czasem już wizyty elektryka. Dobrze wykonane połączenie to mniej awarii i mniej niepotrzebnych poprawek w przyszłości.
Zanim zamkniesz maskownicę, sprawdź jeszcze te trzy rzeczy
- Czy wszystkie złączki są domknięte i nic nie wystaje poza ich obudowę.
- Czy lampa świeci po włączeniu właściwego klawisza i nie gaśnie po poruszeniu przewodami.
- Czy po 10-15 minutach pracy oprawa, kostka i okolica połączeń nie nagrzewają się wyraźnie.
Jeżeli wszystko działa stabilnie, możesz uznać montaż za zakończony. Jeśli jednak nadal nie umiesz jednoznacznie nazwać przewodów albo lampa ma nietypowe zaciski, przerwij pracę i zleć sprawdzenie fachowcowi. Przy oświetleniu wygrywa nie ten, kto podłączy szybciej, tylko ten, kto zostawi instalację czytelną, bezpieczną i gotową na lata użytkowania.
