Łącznik krzyżowy i schodowy - co naprawdę warto wiedzieć?

W dobrze zaplanowanym domu oświetlenie powinno działać intuicyjnie: przy schodach, w korytarzu czy w przejściu między strefami nie chcesz szukać jednego, jedynego punktu sterowania. Różnica między łącznikiem krzyżowym a schodowym jest prosta, ale ma duże znaczenie dla wygody, okablowania i późniejszego montażu. Poniżej rozkładam to na czynniki pierwsze: jak działają oba rozwiązania, kiedy które ma sens, jakie błędy pojawiają się najczęściej i co trzeba ustalić, zanim instalacja trafi pod tynk.

Łącznik krzyżowy a schodowy w praktyce

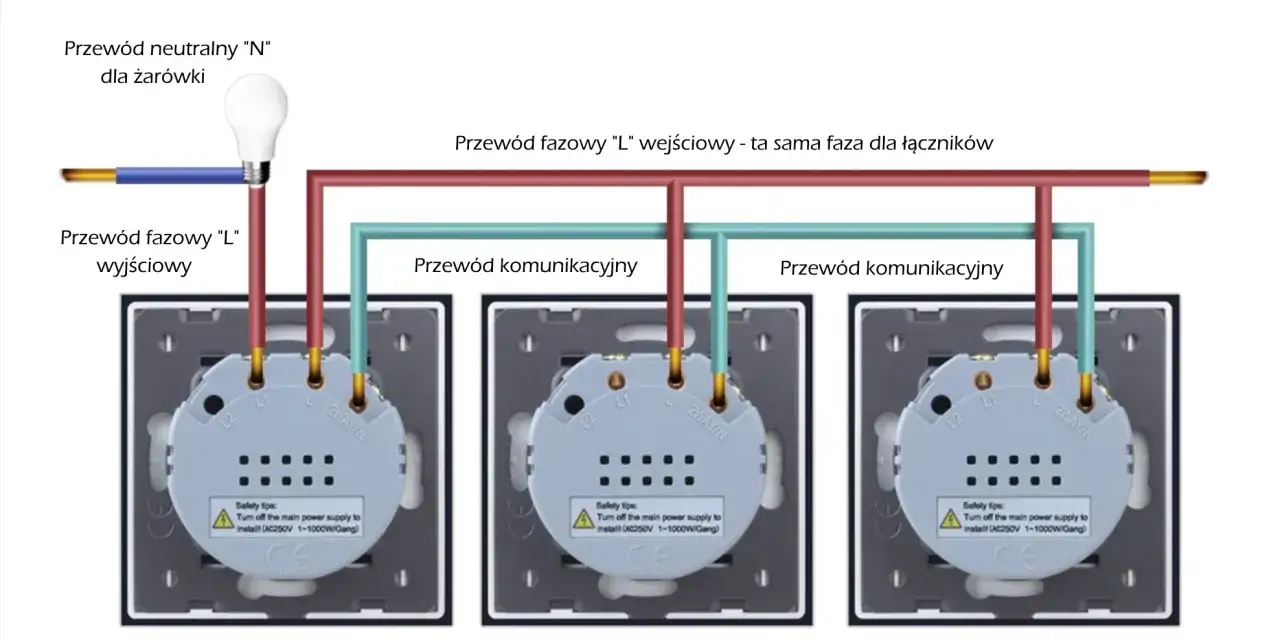

Najkrócej: schodowy zamyka obwód sterowania na dwóch końcach, a krzyżowy wstawia się pomiędzy nimi. Schodowy ma zwykle trzy zaciski i pozwala przełączać światło z dwóch miejsc, na przykład z dołu i z góry schodów. Krzyżowy ma cztery zaciski i służy do „przekręcenia” torów pomiędzy przewodami korespondencyjnymi, czyli tymi, które biegną między łącznikami i przenoszą sygnał sterowania.

W praktyce nie ma tu filozofii, ale są ważne konsekwencje. Schodowy może działać jako element krańcowy, natomiast krzyżowy jest elementem pośrednim. Jeśli więc planujesz układ z trzema albo większą liczbą punktów, sam schodowy nie wystarczy. To właśnie ta różnica najczęściej decyduje o tym, czy instalacja będzie prosta, czy wymaga dodatkowych przewodów i głębszego planowania.

Ta tabela dobrze pokazuje sedno sprawy: nazwa nie mówi jeszcze wszystkiego o funkcji, dlatego przy zakupie zawsze sprawdzam schemat, a nie tylko opis na opakowaniu. Z tej różnicy wynika też liczba punktów sterowania, a więc cały układ instalacji, o którym warto pomyśleć już na etapie projektu.

Jak działa układ z dwóch, trzech i większej liczby punktów

Jeśli oświetlenie ma być sterowane z dwóch miejsc, sprawa jest prosta: montuje się dwa łączniki schodowe. To klasyczny układ do schodów albo długiego korytarza z wejściem na obu końcach. Gdy punktów sterowania ma być trzy, między schodowe wstawia się jeden łącznik krzyżowy. Przy czterech punktach dochodzi drugi krzyżowy, a przy jeszcze większej liczbie można nadal rozwijać taki ciąg, o ile instalacja została tak zaprojektowana od początku.

Warto zapamiętać jedną rzecz: krzyżowy nie tworzy układu sam z siebie. On tylko rozszerza obwód zbudowany na schodowych. To dlatego w mieszkaniu z jedną wejściową strefą i jednym korytarzem zwykle wystarczą dwa schodowe, ale w większym domu, na klatce schodowej z półpiętrem albo w rozbudowanym przejściu między kondygnacjami pojawia się sens dołożenia elementu pośredniego.

• Dwa punkty sterowania - para łączników schodowych.
• Trzy punkty sterowania - para schodowych i jeden krzyżowy między nimi.
• Cztery punkty sterowania - para schodowych i dwa krzyżowe.
• Więcej punktów - kolejne łączniki krzyżowe wstawione pomiędzy końcowymi schodowymi.

W takich układach ważna jest też logika ruchu domowników. Jeśli ktoś stale przechodzi przez kilka stref, sterowanie z jednego miejsca szybko zaczyna przeszkadzać. I właśnie wtedy różnica między rozwiązaniem dwupunktowym a wielopunktowym staje się bardzo praktyczna, nie tylko techniczna.

Kiedy wybrać łącznik schodowy

Łącznik schodowy wybieram wtedy, gdy światło ma być obsługiwane z dwóch sensownych punktów. To najczęściej schody, wejście do pokoju z dwóch stron albo korytarz, w którym nie chcesz cofać się do początku przejścia, żeby zgasić lampę. Taki układ jest prosty, przewidywalny i zwykle tańszy w wykonaniu niż rozbudowana instalacja wielopunktowa.

Ma też kilka praktycznych zalet. Jest łatwiejszy do serwisowania, wymaga mniej osprzętu i zwykle mniej miejsca w puszkach. Z perspektywy remontu to ma znaczenie, bo mniej przewodów to mniejsze ryzyko problemów podczas wykańczania ścian. Jeśli nie potrzebujesz trzeciego punktu sterowania, nie ma sensu komplikować układu na siłę.

• Schody z wejściem na dole i na górze.
• Korytarz z dwoma wejściami.
• Sypialnia z wejściem od strony pokoju i od strony garderoby.
• Przejście między garażem a częścią mieszkalną, jeśli są dwa naturalne miejsca obsługi.

Jeżeli jednak już na etapie projektu widzisz, że światło będzie potrzebne z trzech miejsc, schodowy przestaje być wystarczający i trzeba od razu myśleć o układzie z krzyżowym pośrodku.

Kiedy potrzebny jest łącznik krzyżowy

Łącznik krzyżowy ma sens wszędzie tam, gdzie jedna strefa ma więcej niż dwa wejścia albo gdy chcesz wygodnie sterować tym samym światłem po drodze. Najczęściej spotykam go w długich ciągach komunikacyjnych, na większych klatkach schodowych, w domach z półpiętrem, a także w strefach dziennych połączonych z korytarzem i wejściem do garażu. W takich miejscach jedno przejście potrafi mieć trzy, czasem nawet cztery punkty, z których warto móc zapalić lub zgasić lampę.

Krzyżowy daje większą elastyczność, ale kosztuje ją prostota montażu. Trzeba dobrze zaplanować przewody, puszki i głębokość osprzętu, bo każdy dodatkowy punkt to kolejne połączenia do uporządkowania. Ja przy takich układach zawsze sprawdzam, czy w ścianie jest wystarczająco dużo miejsca na bezpieczne i czytelne ułożenie przewodów. Zbyt ciasna puszka to później kłopot przy wymianie osprzętu albo diagnozowaniu usterki.

Jeśli instalacja ma już kilka punktów sterowania, krzyżowy nie jest dodatkiem „na pokaz”. On po prostu rozwiązuje realny problem użytkowy: zbyt długą drogę do jednego przełącznika. I właśnie dlatego w większych domach bywa wygodniejszy niż dokładanie osobnych obwodów czy wracanie do sterowania wyłącznie z jednego miejsca.

Najczęstsze błędy przy planowaniu i montażu

W praktyce problemy rzadko wynikają z samej idei łącznika. Zwykle pojawiają się przy planowaniu albo przy zbyt pewnym założeniu, że „jakoś to będzie pasowało”. Przy takich obwodach jedna pomyłka potrafi odbić się na całym układzie, dlatego lepiej sprawdzić kilka rzeczy wcześniej niż później kuć gotową ścianę.

1. Mylenie funkcji osprzętu - schodowy nie zastąpi krzyżowego, jeśli potrzebujesz więcej niż dwóch punktów sterowania.
2. Za mała liczba żył w przewodzie - jeśli instalacja nie była przewidziana pod taki układ, późniejsza rozbudowa bywa kłopotliwa.
3. Prowadzenie przewodów „na oko” - w praktyce warto oznaczać żyły i trzymać się schematu, bo później łatwiej wykryć błąd.
4. Nieczytelne puszki - zbyt ciasne połączenia utrudniają serwis i zwiększają ryzyko pomyłki.
5. Ignorowanie osprzętu z podświetleniem - w niektórych układach LED może pojawić się delikatne żarzenie albo niestandardowa praca kontrolki.

Najbardziej kosztowny błąd widzę zwykle nie w samym podłączeniu, tylko w pominięciu etapu projektu. Jeśli ściany są już zamknięte, nawet drobna poprawka potrafi wymagać dodatkowej pracy, a czasem całkiem nowego przebiegu przewodów. Z tego powodu warto najpierw rozpisać obwód, a dopiero potem kupować osprzęt.

Ile to kosztuje i kiedy modernizacja ma sens

Na rynku w Polsce zwykły osprzęt mechaniczny nie jest dziś drogi, ale różnice cenowe między wersjami są zauważalne. Zwykły łącznik schodowy to zazwyczaj wydatek rzędu kilkunastu do około dwudziestu kilku złotych za sztukę. Łącznik krzyżowy też zwykle mieści się w podobnym przedziale, choć w zależności od serii, koloru i marki można znaleźć zarówno tańsze, jak i wyraźnie droższe modele. Wersje dekoracyjne, dotykowe albo z funkcjami smart potrafią kosztować dużo więcej, często od około 180 zł wzwyż.

W remoncie koszt samego osprzętu bywa mniejszy niż koszt prowadzenia przewodów i robocizny. Dlatego przy modernizacji starej instalacji trzeba uczciwie odpowiedzieć sobie na pytanie, czy chcesz klasyczny układ mechaniczny, czy raczej rozwiązanie bezprzewodowe lub sterowanie inteligentne. Jeśli ściany są już gotowe, czasem rozsądniej dołożyć moduł sterujący niż rozkuwać wszystko pod nowy przebieg przewodów.

Co ustalić przed zamknięciem instalacji

Zanim kupisz osprzęt albo zamkniesz ściany, sprawdź trzy rzeczy: liczbę punktów sterowania, przebieg przewodów i miejsce, w którym faktycznie ma znaleźć się zasilanie oprawy. To brzmi banalnie, ale właśnie tu najczęściej rozstrzyga się, czy instalacja będzie wygodna przez lata, czy tylko „jakoś działała”. Ja zawsze radzę narysować układ na kartce albo na rzucie pomieszczenia, zanim padnie pierwsza warstwa tynku.

• Policz wszystkie wejścia do strefy oświetlenia, nie tylko te najbardziej oczywiste.
• Sprawdź, czy przewody mają odpowiednią liczbę żył do wybranego układu.
• Ustal, czy potrzebujesz osprzętu klasycznego, podświetlanego, dekoracyjnego czy smart.
• Przewidź miejsce na puszki i zostaw zapas przestrzeni na późniejszy serwis.

Jeśli mam wskazać jedną rzecz, która najbardziej ułatwia dobór osprzętu, to jest nią liczba punktów sterowania zaplanowana przed tynkiem - reszta wynika już z tego układu. Dzięki temu schodowy pozostaje prostym rozwiązaniem do dwóch miejsc, a krzyżowy tam, gdzie naprawdę daje wygodę, zamiast komplikować instalację bez powodu.
